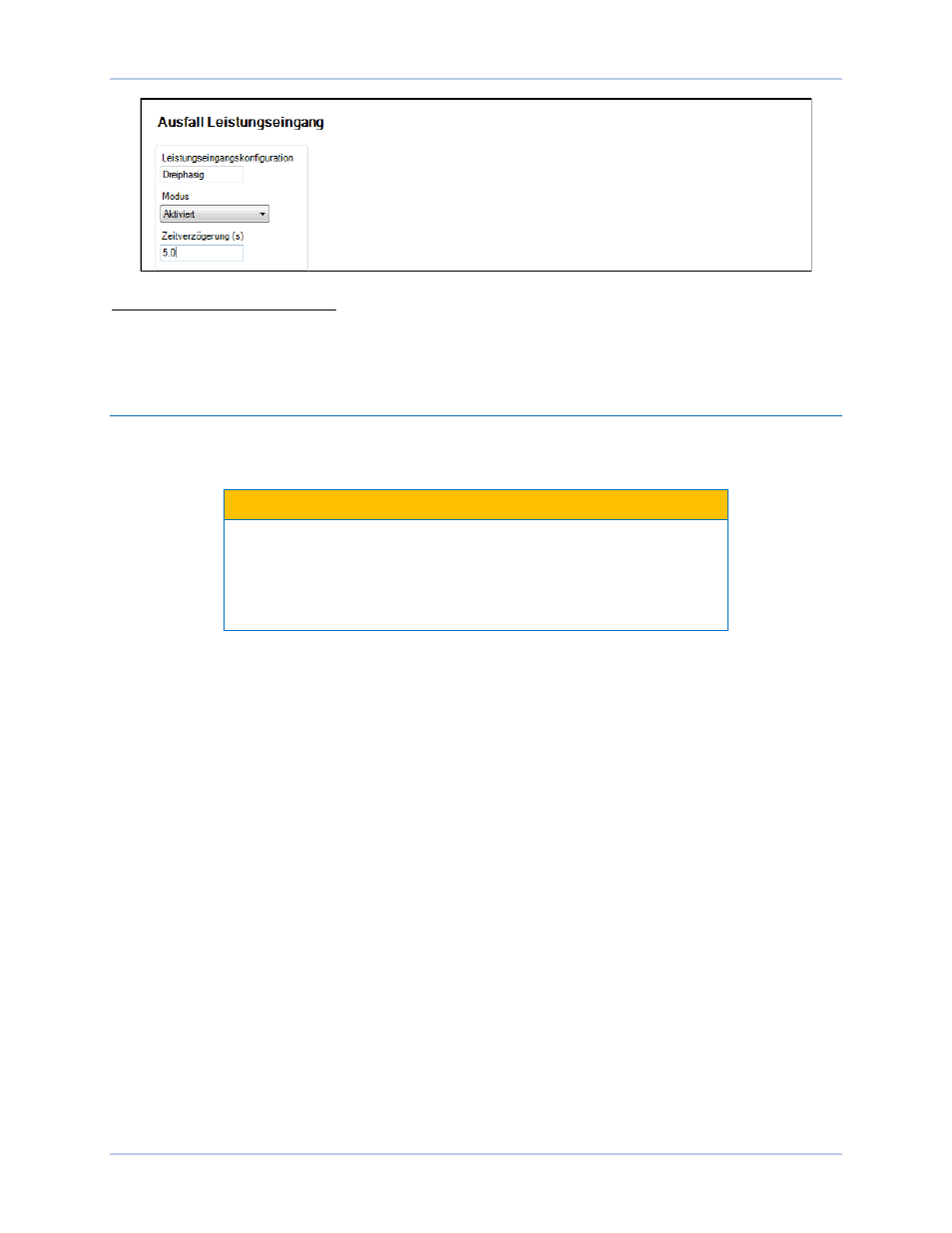

Abbildung 39. Einstellungen zum Schutz vor PMG Ausfall
A
Zeitverzögerung (s): Einstellbar von 0 bis 10 Sekunden in Schritten von 0,1 Sekunden.
B
Modus: Wählen Sie Aktiviert oder Deaktiviert.
C
Leistungseingangskonfiguration: Schreibgeschützter Wert
Synchronisationsprüfung Schutz
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Schutz, Sync-Prüfung (25)
MMS Navigationspfad: Einstellungs-Explorer, Schutz, Sync-Prüfung (25)
Vorsicht
Da die Funktionen der Synchronisationsprüfung und des
automatischen Synchronisators des DECS-250 interne Schaltkreise
gemeinsam nutzen, steht die Funktion zur Synchronisationsprüfung
nicht zur Verfügung, wenn die Option für den automatischen
Synchronisator ausgewählt wurde.
Ist sie aktiviert
A
, überwacht die Funktion zur Synchronisationsprüfung (25) die automatische oder
manuelle Synchronisierung des gesteuerten Generators mit einem Bus/Versorgungsnetz. Während der
Synchronisierung vergleicht die 25 Funktion die Spannungs-
B
, Schlupfwinkel-
C
und
Schlupffrequenzunterschiede
D
zwischen Generator und Bus. Wenn die Differenzen zwischen Generator
und Bus innerhalb der Einstellungen für jeden Parameter liegen, wird der virtuelle Ausgang für den 25
Status aktiv. Dieser virtuelle Ausgang kann so konfiguriert werden (in BESTLogicPlus), dass er einen
Kontaktausgang des DECS-250 aktiviert. Dieser Kontaktausgang kann dann wiederum das Schließen
eines Leistungsschalters aktivieren, der den Generator mit dem Bus verbindet.
Es wird eine Einstellung für die Winkelkompensation
E
bereitgestellt, um die Phasenverschiebung
auszugleichen, die von Transformatoren im System verursacht wird. Konsultieren Sie das Kapitel
Synchronisator für weitere Informationen zur Einstellung für die Winkelkompensation.
Wenn das Kästchen für die Einstellung Gen Freq > Bus Freq
F
aktiviert ist, wird der virtuelle
Statusausgang 25 nicht aktiviert, bis die Generatorfrequenz größer als die Busfrequenz ist. Die
Schutzeinstellungen der Synchronisationsprüfung werden in Abbildung 40 dargestellt.
