16 9440375990 Rev H
Phasenabtastung
Dreiphasen-Generatorabtaststrom wird an die Klemmen CTA+ und CTA–, CTB+ und CTB– sowie CTC+
und CTC– über vom Benutzer bereitgestellte Stromtransformatoren (CT) ans DECS-250 angelegt.
Einphasiger Generatorabtaststrom wird an die Klemmen CTB+ und CTB des DECS-250 angelegt. Das
DECS-250 ist kompatibel mit CT, die eine sekundärseitige Nennleistung von 5 Aac oder 1 Aac haben.
Das DECS-250 verwendet diese sekundärseitigen Nennwerte zusammen mit den primärseitigen
Nennwerten des CT, um den abgetasteten Strom auszuwerten und die Systemparameter zu berechnen.
Informationen über die Konfiguration des DECS-250 für die Generatorabtastspannung finden Sie im
Kapitel Konfiguration dieses Handbuchs. Abbildung 6 zeigt typische Verbindungen für Generator-
Phasenstromabtastung.

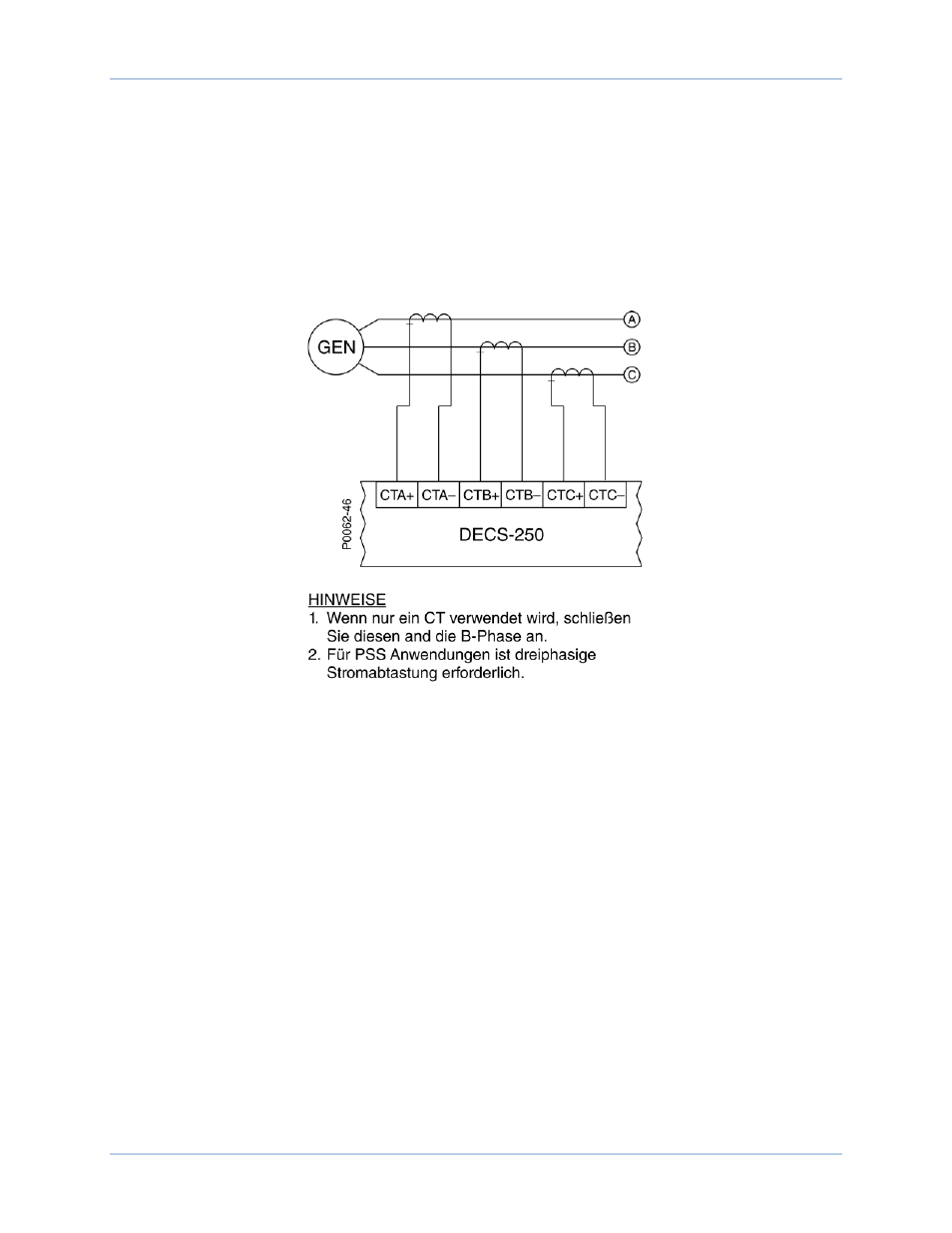

Abbildung 6. Typische Verbindungen für die Generator-Stromabtastung
Querstromkompensation
Der Querstromkompensationsmodus (induktives Differenzial) ermöglicht es zwei oder mehr parallel
geschalteten Generatoren eine gemeinsame Last zu tragen. Wie in Abbildung 7 dargestellt wird, wird
jeder Generator von einem DECS-250 gesteuert, das den DECS-250 Querstromkompensationseingang
(Klemmen CCCT+ und CCCT–) sowie einen speziell dafür vorgesehenen, externen Stromtransformator
(CT) zur Abtastung des Generatorstroms verwendet. Die in Abbildung 7 dargestellten Widerstände
werden verwendet, um die Last einzustellen und können spezifisch für die Anwendung angepasst
werden. Stellen Sie sicher, dass die Nennleistung der Widerstände für die Anwendung angemessen ist.
Spannungs- und Stromabtastung DECS-250
