PSS
BESTCOMSPlus
®
Navigationspfad: Messungs-Explorer, PSS (Netzstabilisator)
MMS Navigationspfad: Messungs-Explorer, PSS
Die Werte, die von der Netzstabilisatorfunktion gemessen werden, zeigen Mitsystem Spannung und
Strom, Gegensystem Spannung und Strom, die Klemmenfrequenzabweichung, die kompensierte
Frequenzabweichung und den Per-Unit PSS Ausgangspegel an. Der EIN /AUS Status der PSS Funktion
wird auch gemeldet. Es sind Primär- und Per-Unit Einheiten verfügbar. Abbildung 63 zeigt das PSS
Messfenster mit Primärwerten.

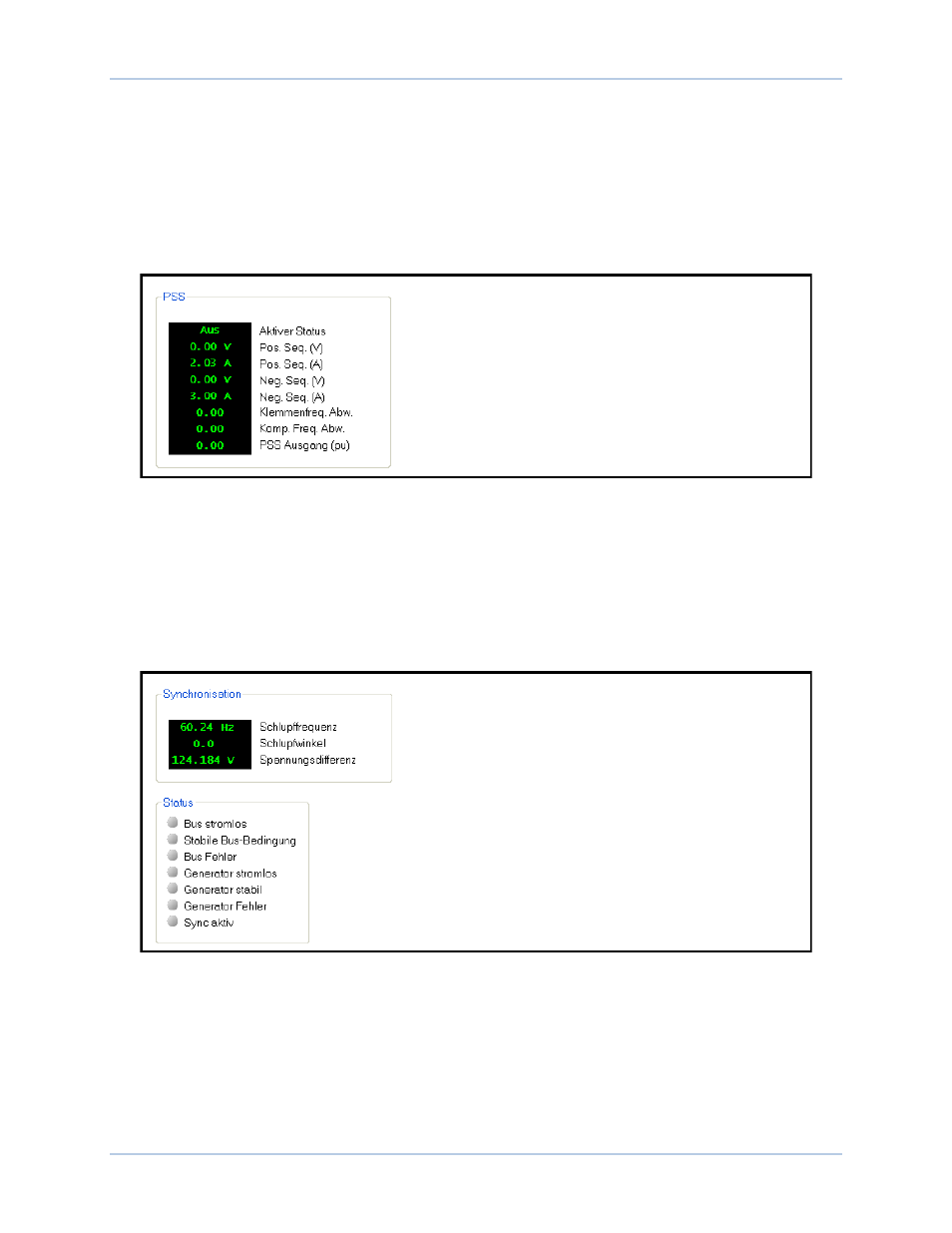

Abbildung 63. Messung PSS Primärwerte
Synchronisation
BESTCOMSPlus Navigationspfad: Messungs-Explorer, Synchronisation
MMS Navigationspfad: Messungs-Explorer, Synchronisation
Die gemessenen Parameter für die Generator-zu-Bus Synchronisation beinhalten die Schlupffrequenz,
den Schlupfwinkel und die Spannungsdifferenz. Es sind Primär- und Per-Unit Einheiten verfügbar.
Abbildung 64 zeigt das Synchronisationsmessfenster mit Primärwerten.
Abbildung 64. Messung Synchronisation Primärwerte
Hilfssteuerungseingang
BESTCOMSPlus
®
Navigationspfad: Messungs-Explorer, Hilfseingang
MMS Navigationspfad: Messungs-Explorer, Hilfseingang
Das am Hilfssteuereingang des DECS-250 angelegte Steuersignal wird im Hilfseingangsmessfenster
angezeigt (Abbildung 65). Je nachdem, wie es in BESTCOMSPlus
®
konfiguriert ist, kann ein
Gleichspannungs- oder Gleichstromsignal angelegt sein.
