Seite 110
94
9440375990 Rev H
Datumsstempel. Nach dem Aufzeichnen von 6 Datensätzen beginnt das DECS-250 mit der Aufzeichnung
des nächsten Datensatzes über den ältesten Datensatz. Da die Oszillographiedatensätze im
nichtflüchtigen Speicher gesichert werden, haben Unterbrechungen der Steuerleistung des DECS-250
keine Auswirkung auf die Integrität der Datensätze. Einstellungen zur Datenprotokollierung werden in
BESTCOMSPlus konfiguriert und in Abbildungen 1 bis 4 dargestellt.
Einrichtung
Wenn Oszillographie aktiviert wurde
A
, kann jeder Datensatz aus bis zu sechs vom Benutzer
auswählbaren Parametern
B
bestehen, mit bis zu 1.200 Datenpunkten, die für jeden Parameter
aufgezeichnet werden. Die Einstellungen für die Datenprotokollierung werden in Abbildung 78 dargestellt.
Eine Einstellung für Vorauslösepunkte
C
ermöglicht es, eine benutzerdefinierte Anzahl von Datenpunkten,
die vor dem auslösenden Ereignis aufgezeichnet wurden, mit in das Datenprotokoll aufzunehmen. Der
Wert dieser Einstellung beeinflusst die Dauer
D
der aufgezeichneten Vorauslösepunkte, die
aufgezeichneten Nachauslösepunkte
E
und die Dauer der Nachauslösepunkte
F
. Eine einfache
Intervalleinstellung
G
legt die Aufzeichnungsrate für die aufzuzeichnenden Datenpunkte fest. Der Wert
dieser Einstellung beeinflusst die Werte für die Vor- und Nachauslösedauer und die Gesamtdauer der
Aufzeichnung
H
für ein Datenprotokoll.

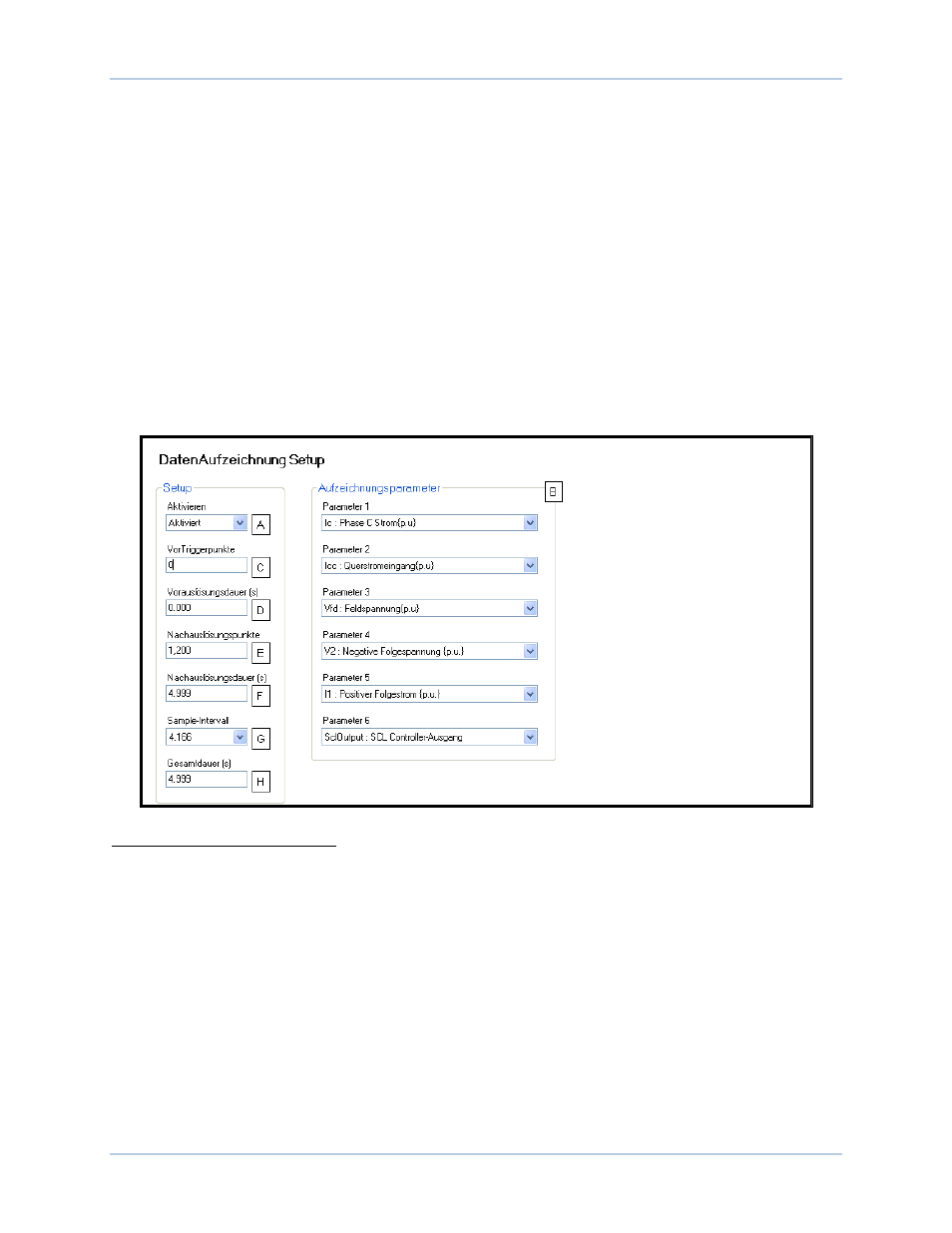

Abbildung 78. Einstellungen für die Datenaufzeichnung
A
Aktivieren: Wählen Sie aktiviert oder deaktiviert.
B
Protokollparameter: Wählen Sie für jeden der sechs Parameter: Kein Pegel-Trigger, Vab, Vbc, Vca, Vbus, Ia, Ib, Ic,
Vave, Iave, Iaux, Vfd, Ifd, Vaux, kW, kvar, kVA, PF, V1, V2, I1, I2, G Hz, B Hz, Test, Ptest, TermF, CompF, PsskW,
Vtmag, x2, WashW, x5, WashP, x7, x8, x9, x10, x11, MechP, Synth, Tfltl, x29, x15, x16, x17, x31, Prelim, Post,
POut, CntOp, TrnOp, ErrIn, Oel Output, Uel Output, Scl Output, varLimOutput, Nullabgleich, PositionInd, AvrOut,
FcrErr, FcrState, FcrOut, FvrErr, FvrState, FvrOut, var/PfErr, var/PfState, var/PfOut, Oel Status, Uel Status, Scl
Status, VarLimState, Statik, Rcc, Oel Ref, Uel Ref, Scl Ref, Scl PfRef, VarLimRef, ProgrammierbareDiagnostik1,
ProgrammierbareDiagnostik2, ProgrammierbareDiagnostik3, ProgrammierbareDiagnostik4,
ProgrammierbareDiagnostik5,ProgrammierbareDiagnostik6. (Die Auswahl von "Kein Pegel-Trigger" schließt den
Parameter von der Datenprotokollierung aus.)
C
Vorauslösepunkte: Einstellbar von 0 bis 1.199 in 1-er Schritten.
D
Vorauslösedauer: Schreibgeschützter Wert, basierend auf den Einstellungen für Vorauslösepunkte und
Abfrageintervall.
E
Nachauslösepunkte: Schreibgeschützter Wert, basierend auf den Einstellungen für Vorauslösepunkte.
F
Nachauslösedauer: Schreibgeschützter Wert, basierend auf den Einstellungen für Vorauslösepunkte und
Abfrageintervall.
Ereignisrekorder
DECS-250
