dv/dt Pegel: Einstellbar von –10 bis 0 in Schritten von 0,1 (Per-Unit).
Übernahme-OEL
Im Falle von Übernahme-Übererregungsbegrenzung, wird der Feldstrompegel in Bezug auf eine
abhängige Zeitkennlinie, ähnlich der in Abbildung 46 gezeigten, begrenzt. Für Online- und Offline-Betrieb
können separate Kurven gewählt werden. Wenn das System einen Übererregungszustand erreicht, wird
der Feldstrom begrenzt und gezwungen, der gewählten Kurve zu folgen. Die abhängige Zeitkennlinie wird
durch Gleichung 11 bestimmt.
Gleichung 11. Abhängige Zeitkennlinie Abgriff
Wobei:
t
Abgriff
= Zeit bis Abgriff in Sekunden
A
= -95,908
B
= -17,165
C
= 490,864
D
= -191,816
TD
= Einstellung für zeitabhängigen Einstellungskoeffizient <0,1 ; 20>
MOP = Vielfaches des Abgriffs <1,03 ; 205>

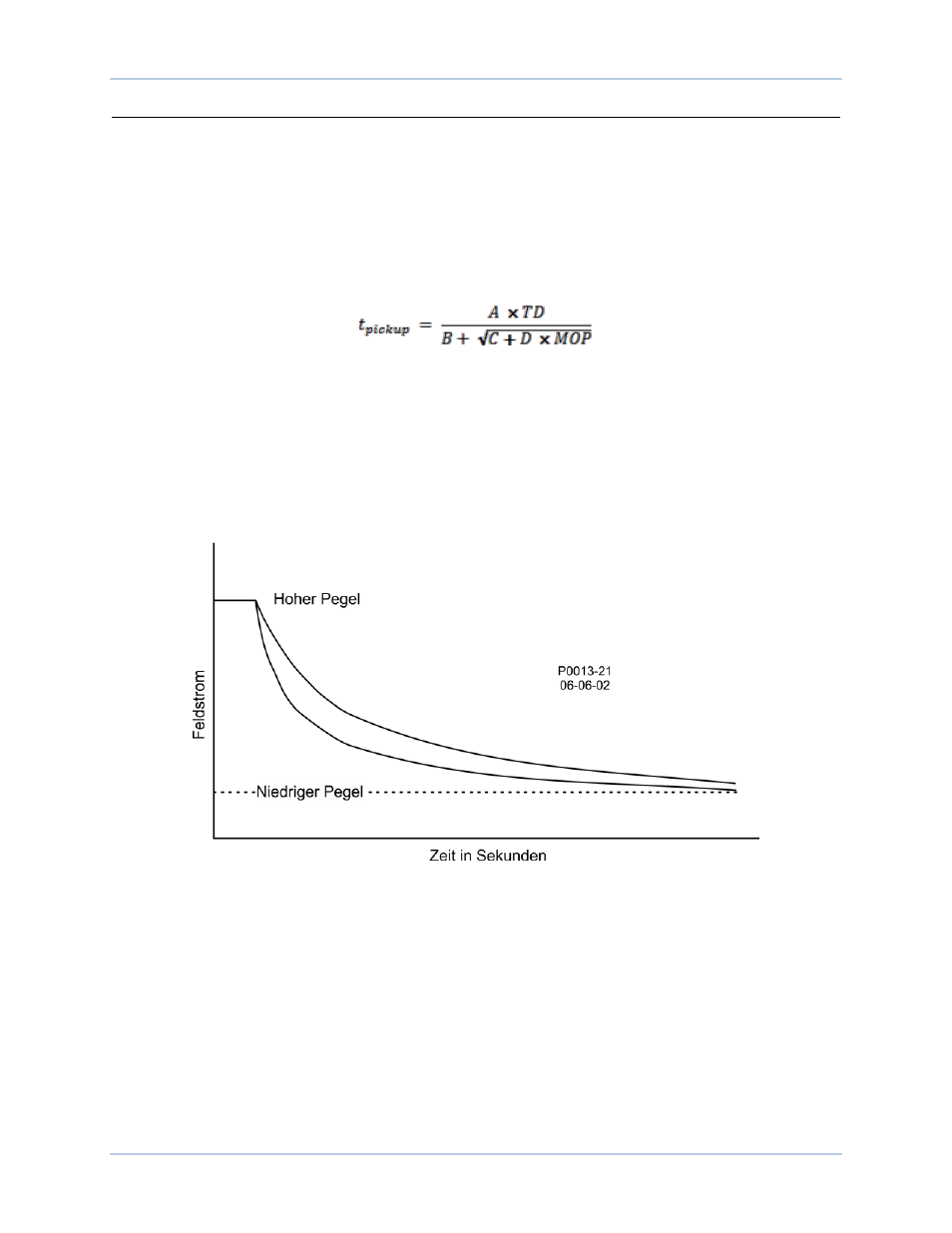

Abbildung 46. Abhängige Zeitkennlinie für Übernahme OEL
Primäre und sekundäre Einstellungsgruppen bieten zusätzliche Steuerungsmöglichkeiten für zwei
ausgeprägte Zustände beim Betrieb der Maschine. Jeder Modus des Übernahme OEL Betriebs (Offline
und Online) verfügt über eine Einstellung für den Niedrigpegel
A
, Hochpegel
B
und den zeitabhängigen
Einstellungskoeffizient
C
.
Sobald der Feldstrom unter den Abfallpegel (95% des Abgriffs) abfällt, wird die Funktion auf der
Grundlage der gewählten Rücksetzmethode
D
zurückgesetzt. Die verfügbaren Rücksetzmethoden sind
abhängig, integrierend und sofort.
Bei Verwendung der abhängigen Methode wird OEL auf Grundlage von Zeit gegenüber dem Vielfachen
des Abgriffs (MOP) zurückgesetzt. Je niedriger der Feldstrompegel ist, desto weniger Zeit wird für das
Zurücksetzen benötigt. Abhängiges Zurücksetzen verwendet folgende Kennlinie (Gleichung 12), um die
maximale Rücksetzzeit zu berechnen.
