Ethernet Schnittstelle

Eine Ethernet Schnittstelle verwendet das Modbus/TCP Protokoll für abgefragte Kommunikation mit
anderen Netzwerkgeräten oder Fernanzeige und -steuerung mit einem IDP-800 Interactive Display Panel.

CAN Kommunikation

BESTCOMSPlus

®

Navigationspfad: Einstellungs-Explorer, Kommunikation, CANBus, CANBus Setup

MMS Navigationspfad: Einstellungs-Explorer, Kommunikation, CANBus, CANBus Setup

Eine CAN (Controller Area Network) Schnittstelle (CAN1) ermöglicht die Kommunikation zwischen dem
DECS-250 und optionalen Modulen wie zum Beispiel dem Kontakterweiterungsmodul (CEM-2020) und
dem Analogerweiterungsmodul (AEM-2020).

Eine zweite CAN Schnittstelle (CAN 2) ermöglicht es dem DECS-250, Generator- und Systemparameter
an ein Generatorsteuergerät, wie zum Beispiel das Basler DGC-2020, zu liefern. CAN 2 ermöglicht
außerdem Sollwert- und Modussteuerung für das DECS-250 von einem externen, über CAN
verbundenen Gerät.

Beide CANBus Schnittstellen verwenden das SAE J1939 Nachrichtenprotokoll.

Die CAN Parameter des DECS-250 werden im Kapitel CAN-Kommunikation dieses Handbuchs
aufgelistet und definiert.

Anschlüsse

Die DECS-250 CAN Anschlüsse sollten mit abgeschirmtem twisted-pair Kabel vorgenommen werden.
Jede CAN Schnittstelle (bezeichnet als CAN 1 und CAN 2) verfügt über einen CAN High (H) Anschluss,
einen CAN Low (L) Anschluss und einen CAN Drain (SH) Anschluss. Die Anschlüsse der CAN
Schnittstelle werden im Kapitel Klemmen und Steckverbinder dieses Handbuchs dargestellt.

Schnittstellenkonfiguration

Jede CAN Schnittstelle des DECS-250 muss über eine eindeutige Adressnummer

A

identifiziert werden.

Die Baudrate

B

jeder Schnittstelle kann für 125 kbps oder 250 kbps konfiguriert werden. Die Einstellungen

für die Schnittstellenkonfiguration werden in Abbildung 138 gezeigt.

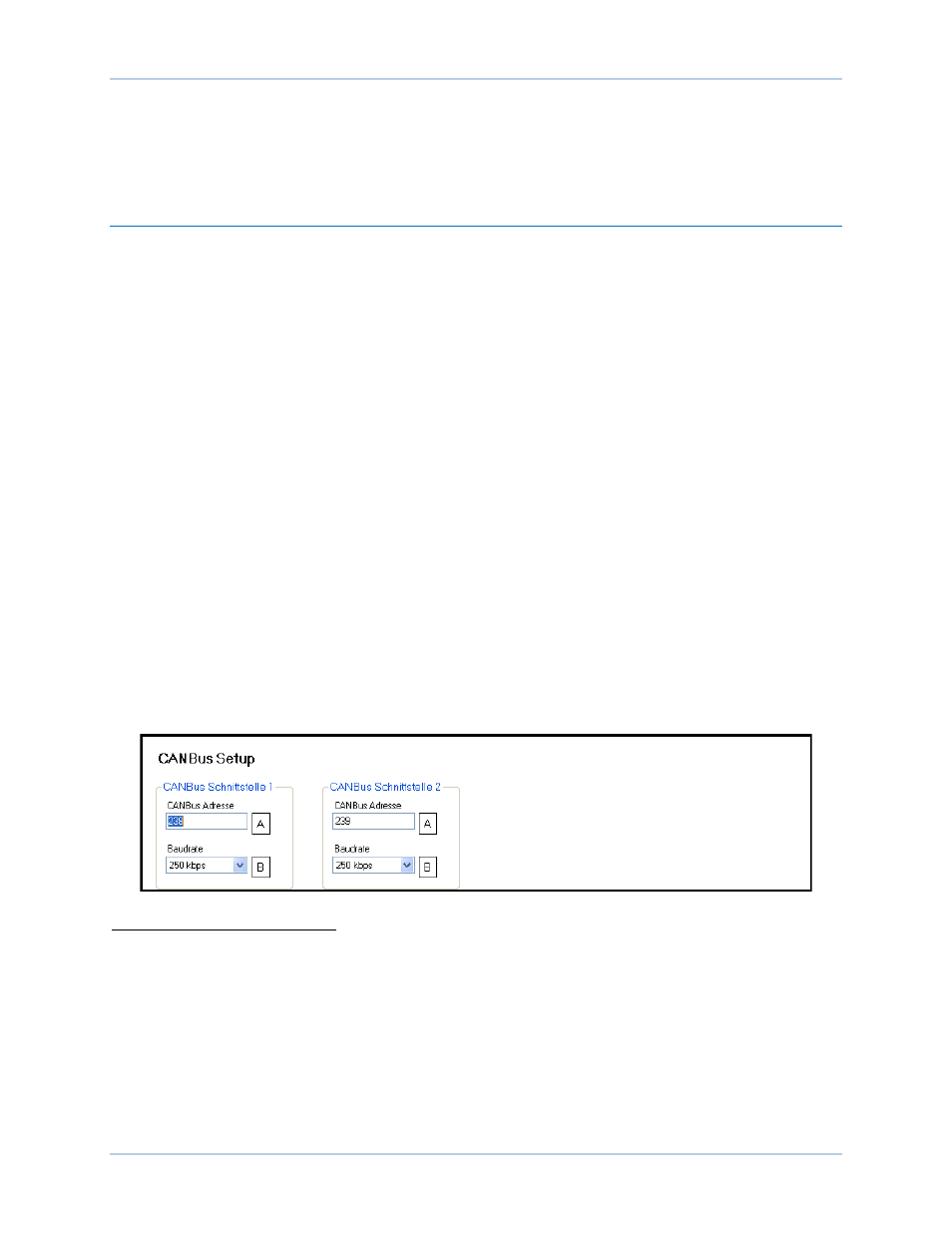

Abbildung 138. Einstellungen zur CAN Schnittstellenkonfiguration

A

CANBus Adresse: Einstellbar von 1 bis 253.

B

Baudrate: Wählen Sie 125 kbps oder 250 kbps.

Eintellungen Fernsteuerungsmodul

BESTCOMSPlus

®

Navigationspfad: Einstellungs-Explorer, Kommunikation, CANBus,

Fernsteuerungsmodul Setup
MMS Navigationspfad: Einstellungs-Explorer, Kommunikation, CANBus, Fernsteuerungsmodul Setup

Optionale externe Module, wie zum Beispiel das Kontakterweiterungsmodul (CEM-2020) und das
Analogerweiterungsmodul (AEM-2020), kommunizieren über die DECS-250 CAN 1 Schnittstelle und

Kommunikation

DECS-250
