Seite 195
9440375990 Rev H
179
werden über die DECS-250 BESTCOMSPlus Schnittstelle konfiguriert. Diese Einstellungen werden in
Abbildung 139 gezeigt.
Kontakterweiterungsmodul
Wenn es für den Betrieb aktiviert ist
A
, wird der CAN Adresse des CEM-2020
B
eine eindeutige Nummer
zugewiesen und die Anzahl der Ausgänge ausgewählt
C
. Das Standardmodul (CEM-2020) bietet 24
Ausgangskontakte und das Hochstrom-Modul (CEM-2020H) bietet 18 Ausgangskontakte.
Analogerweiterungsmodul
Wenn es für den Betrieb aktiviert ist
D
, wird der CAN Adresse des AEM-2020
E
eine eindeutige Nummer für
die Kommunikation im Netzwerk zugewiesen.

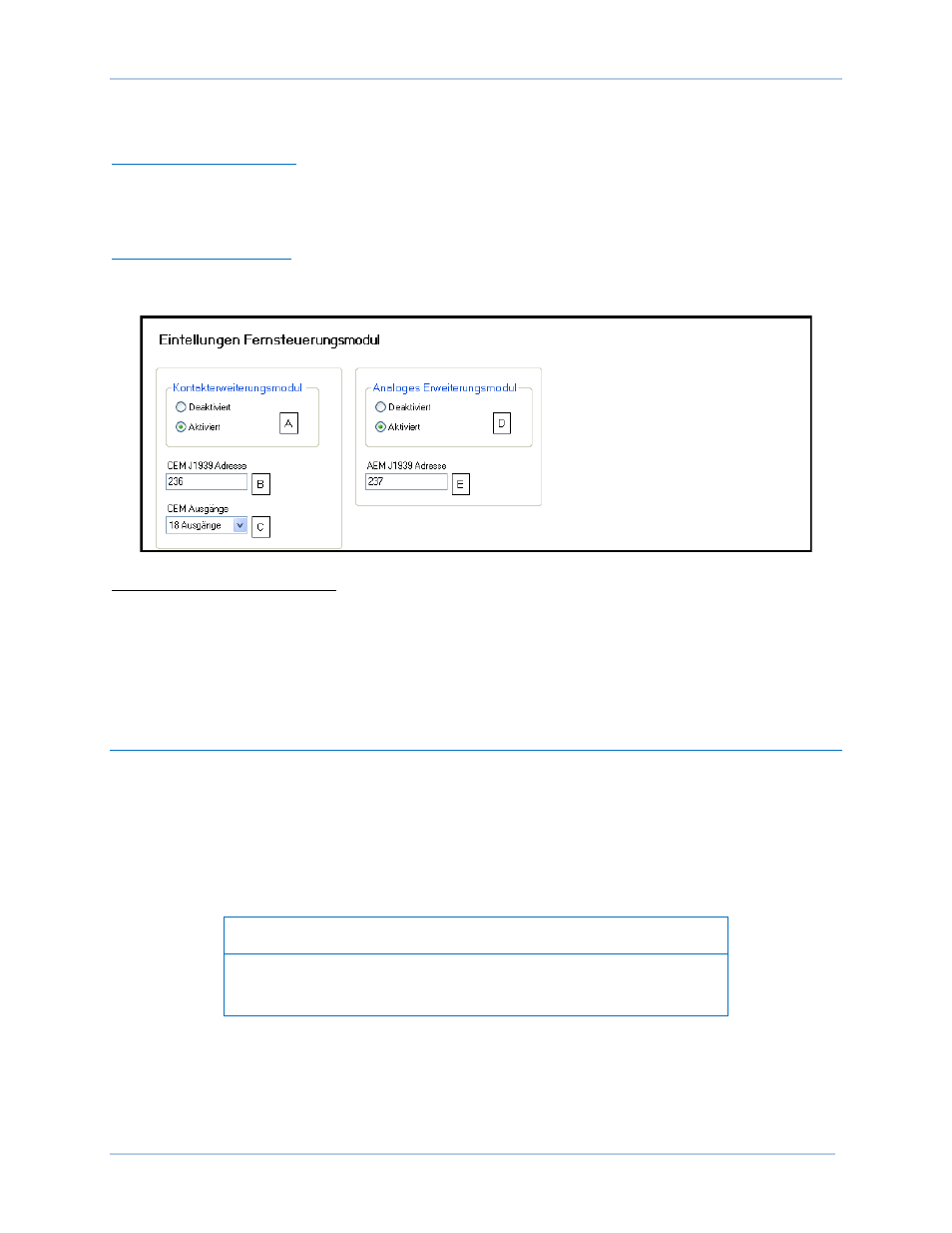

Abbildung 139. Eintellungen Fernsteuerungsmodul
A
Kontakterweiterungsmodul Aktiviert/Deaktiviert: Wählen Sie aktiviert oder deaktiviert.
B
CEM J1939 Adresse: Einstellbar von 1 bis 253.
C
CEM Ausgänge: Wählen Sie 18 Kontaktausgänge (CEM-2020H) oder 24 Kontaktausgänge (CEM-
2020).
D
Analogerweiterungsmodul Aktiviert/Deaktiviert: Wählen Sie aktiviert oder deaktiviert.
E
AEM J1939 Adresse: Einstellbar von 1 bis 253.
Ethernet-Kommunikation
Abhängig von der Bauformnummer, ist jedes DECS-250 mit einer Kupferleitungs- (100Base-T) Ethernet
Kommunikationsschnittstelle (Bauform xxxxx1x) oder einer Glasfaser- (100Base-FX) Ethernet
Kommunikationsschnittstelle (Bauform xxxxx2x) ausgestattet. Der Anschluss für die Ethernet Kupfer-
oder Glasfaserleitung befindet sich auf der rechten Seitenverkleidung. Messung, Meldung und Steuerung
für das DECS-250 werden über die Ethernet Schnittstelle mittels des Modbus TCP Protokolls
sichergestellt. Die DECS-250 Register für die Modbus Kommunikation werden im Kapitel Modbus-
Kommunikation dieses Handbuchs aufgelistet und definiert.
Hinweis
Es werden industrielle Ethernet Geräte empfohlen, die den IEC
61000-4 Spezifikationen entsprechen.
DECS-250
Kommunikation
