Spannungs- und Stromabtastung
Das DECS-250 tastet die Generatorspannung, den Generatorstrom und die Busspannung über speziell
dafür vorgesehene, isolierte Eingänge ab.
Generatorspannung
Dreiphasen-Generatorabtastspannung wird an die Klemmen E1, E2 und E3 des DECS-250 angelegt.
Diese Abtastspannung wird normalerweise über einen vom Benutzer bereitgestellten
Spannungstransformator angelegt, kann aber auch direkt angelegt werden. Diese Klemmen akzeptieren
Dreiphasen-, Dreidrahtanschlüsse an den Klemmen E1 (A), E2 (B) und E3 (C) oder einphasige
Anschlüsse an E1 (A) und E3 (C).
Der Generatorspannungsabtasteingang akzeptiert eine Maximalspannung von 600 Vac und hat eine Last
von weniger als 1 VA.
Die Spannungen der Primär- und Sekundärwicklungen des Transformators werden bei den Einstellungen
eingegeben, die das DECS-250 verwendet, um die angelegte Abtastspannung auszuwerten und die
Systemparameter zu berechnen. Die Phasendrehung der Generatorabtastspannung kann als ABC oder
ACB konfiguriert werden. Informationen über die Konfiguration des DECS-250 für die
Generatorabtastspannung finden Sie im Kapitel Konfiguration dieses Handbuchs.

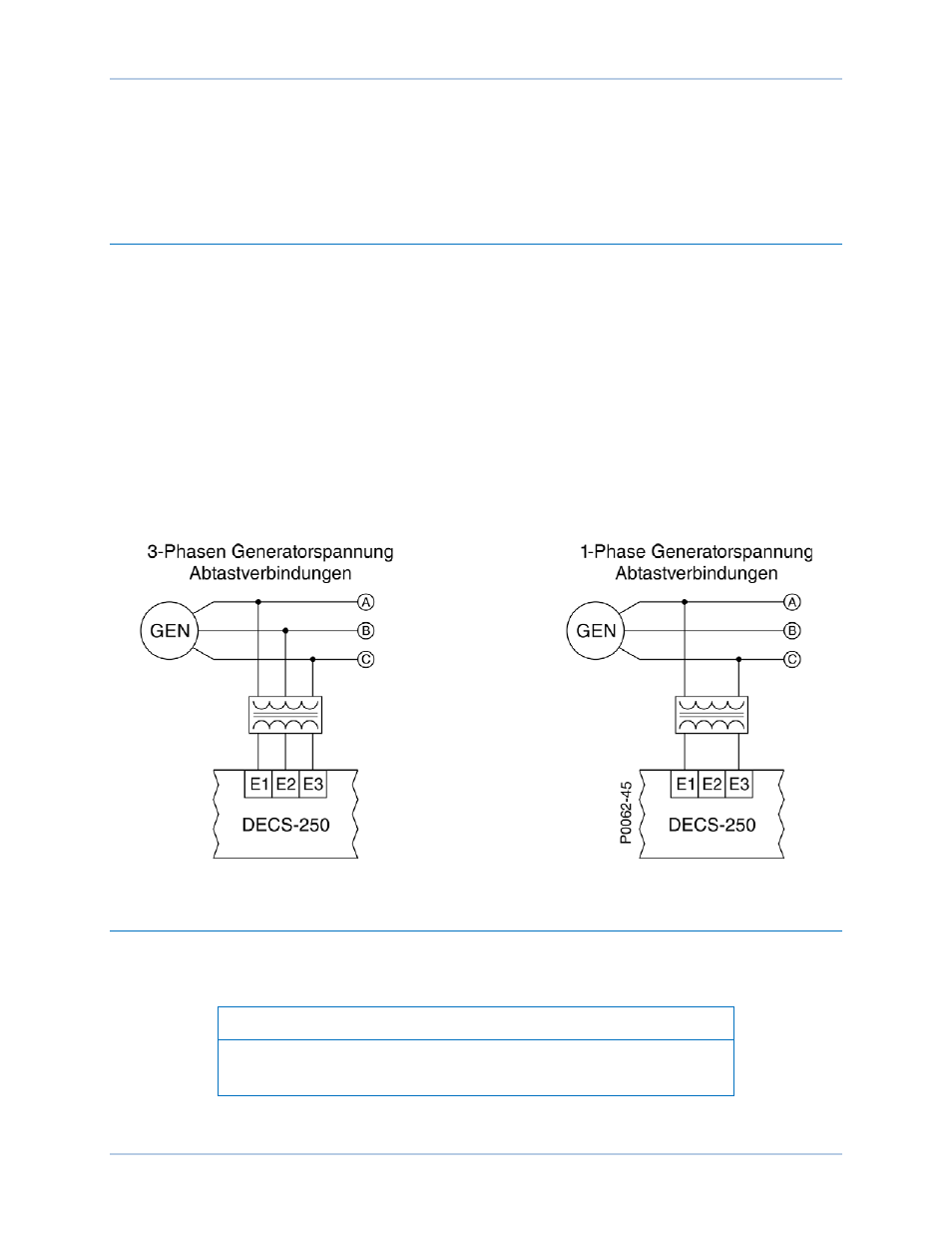

Abbildung 5 zeigt typische Verbindungen für die Generator-Spannungsabtastung.
Abbildung 5. Typische Verbindungen für die Generator-Spannungsabtastung
Generatorstrom
Generatorstromabtasteingänge bestehen aus Dreiphasen-Abtasteingängen und einem Abtasteingang für
die Querstromkompensation.
Hinweis
Die Erdung des Stromtransformators (CT) sollte entsprechend der vor
Ort zutreffenden Bestimmungen und Gepflogenheiten angelegt werden.
