9440375990 Rev H9440375990 Rev H 51

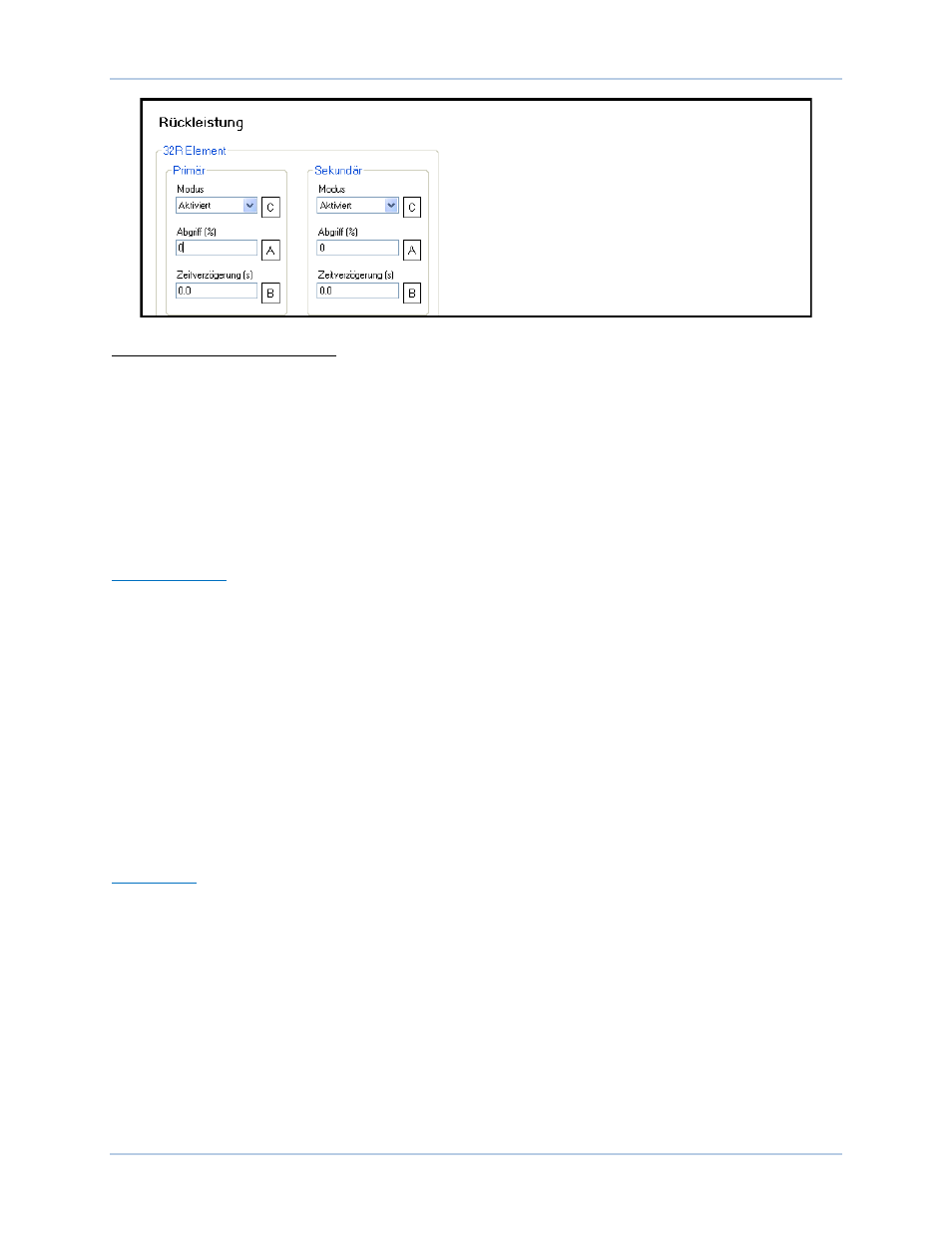

Abbildung 33. Einstellungen zum Rückleistungsschutz
A Rückleistung (32R) Abgriff (%): Einstellbar von 0 bis 150% in Schritten von 1%.
B Rückleistung (32R) Zeitverzögerung (s): Einstellbar von 0 bis 300 Sekunden in Schritten von 0,1
Sekunden.
C Rückleistung (32R) Modus: Wählen Sie Aktiviert oder Deaktiviert.
Erregungsverlust
Das Erregungsverlust-Element arbeitet auf der Basis des überschüssigen VAr Flusses in die Maschine
und zeigt unnormal niedrige Felderregung an. Dieses Element schützt gesteuerte Generatoren und auch
Motoren. Ein Schema des 40Q Abgriffverhaltens wird in Abbildung 34. Die BESTCOMSPlus
Einstellungen werden im Folgenden beschrieben und in Abbildung 35 dargestellt.
Generatorschutz
Bei Erregungsverlust absorbiert der Generator Blindleistung aus dem Leistungssystem, was die
Statorwicklungen überhitzen kann. Das Erregungsverlustelement arbeitet nach dem Prinzip, dass, wenn
ein Generator beginnt VAr außerhalb seiner stabilen Lastkennlinie aufzunehmen, er wahrscheinlich seine
normale Erregungsversorgung verloren hat. Das Element ist immer auf die äquivalente
Dreiphasenleistung kalibriert, auch wenn der Anschluss einphasig ist.
Das Erregungsverlustelement vergleicht die Blindleistung mit einem Plan der erlaubten Blindleistung, wie
diese durch die Abgriffeinstellung festgelegt wird. Das Erregungsverlustelement verbleibt im
Abgriffzustand, bis der Leistungsfluss unter die Abfallrate von 95% des eigentlichen Abgriffs fällt. Für die
Auslösung wird eine Zeitverzögerung empfohlen. Für Einstellungen weit außerhalb der Generator-
Lastkennlinie hilft eine Zeitverzögerung von 0,5 Sekunden dabei, Fehlerzustände auf Grund von
Übergangsbedingungen zu vermeiden. Eine Erholung des Systems von Schwankungen des
Leistungssystems nach einem schweren Fehler kann jedoch mehrere Sekunden dauern. Wenn die
Einheit nahe der stabilen Lastkennlinie des Generators abgreifen soll, werden deshalb längere
Zeitverzögerungen empfohlen. Siehe Abbildung 34 für Details.
Motorschutz
Das DECS-250 vergleicht die in den Motor fließende Wirkleistung (kW) mit der gelieferten Blindleistung
(kVAr). Der Betrieb von synchronen Motoren, die Blindleistung aus dem System beziehen, kann zu einer
Überhitzung von Teilen des Rotors führen, die normalerweise keinen Strom führen. Das 40Q
Abgriffverhalten wird in Abbildung 34 dargestellt.
DECS-250 Schutz
