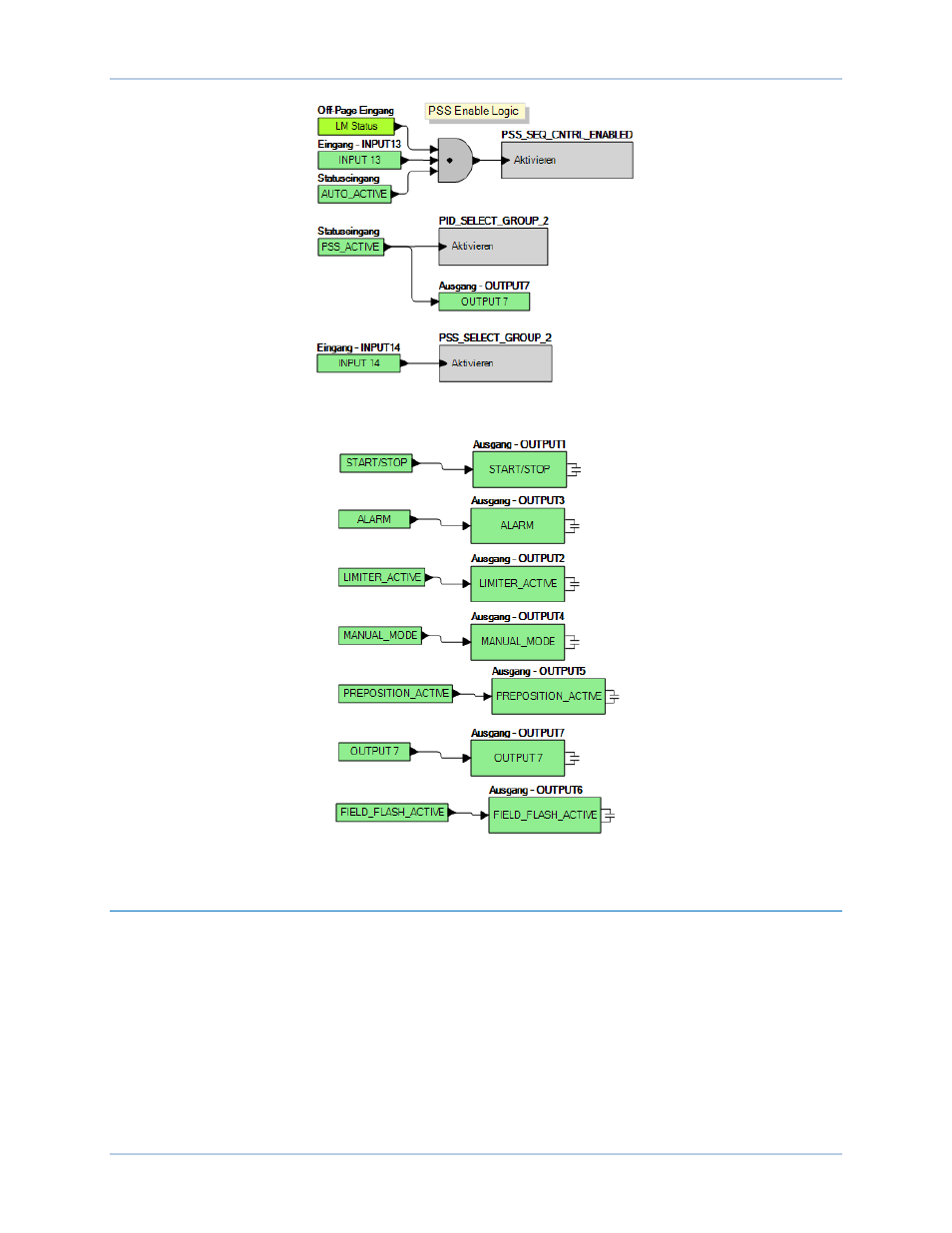

Figure 128. Standardlogik mit PSS aktiviert - Register Logik Seite 3
Abbildung 129. Standardlogik mit PSS aktiviert - Register Physikalische Ausgänge
BESTlogic™Plus programmieren
Verwenden Sie BESTCOMSPlus
®
, um BESTlogicPlus zu programmieren. Die Verwendung von
BESTlogicPlus funktioniert analog zur physischen Verbindung von Kabeln zwischen den individuellen
Anschlüssen des DECS-250. Um BESTlogicPlus zu programmieren, verwenden Sie den Einstellungs-
Explorer in BESTCOMSPlus, um den Zweig BESTlogicPlus Programmierbare Logik wie in Abbildung 122
gezeigt zu öffnen.
Die Drag-and-Drop Methode wird verwendet, um eine Variable oder eine Reihe von Variablen mit den
logischen Eingängen, Ausgängen, Komponenten und Elementen zu verbinden. Um ein Kabel/eine
Verbindung von Anschluss zu Anschluss (Dreiecke) zu ziehen, klicken Sie mit der linken Maustaste auf
einen Anschluss, ziehen Sie die Verbindung zu einem anderen Anschluss und lassen Sie die Maustaste
los. Ein roter Anschluss zeigt an, dass eine Verbindung zum Anschluss erforderlich ist oder fehlt. Ein
schwarzer Anschluss zeigt an, dass eine Verbindung mit dem Anschluss nicht erforderlich ist. Das Ziehen
