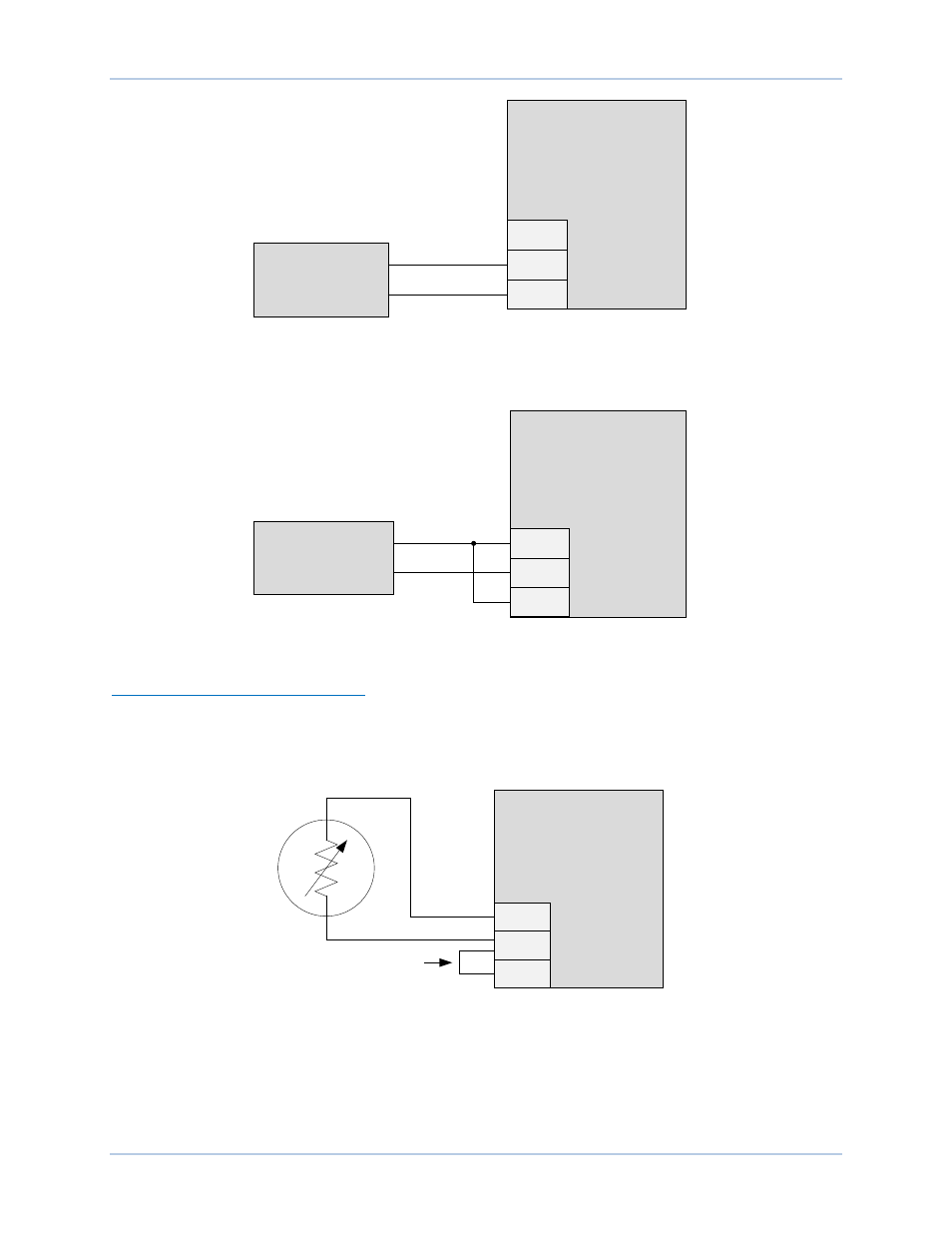

Abbildung 167. Analogeingänge - Spannungseingangsverbindungen
Abbildung 168. Analogeingänge - Stromeingangsverbindungen
Externe RTD Eingangsverbindungen
Externe Zweidraht RTD Eingangsverbindungen werden in Abbildung 169 gezeigt. Abbildung 170 zeigt
externe Dreidraht RTD Eingangsverbindungen.
Abbildung 169. Externe Zweidraht RTD Eingangsverbindungen
AIN I+
AIN
–
AIN V+
AEM-2020
P
0
0
5
9
-7
8
0 – 10 Vdc
Spannungs-
messwertgeber
AIN I+
AIN
–
AIN V+
AEM-2020
P
0
0
5
9
-7
9
4 – 20 mA
Strom-
messwertgeber
RTD1+
RTD1–
RTD1C
AEM-2020
Jumper
P
0
0
5
3
-6
4
SCHWARZ
ROT
DECS-250
Analogerweiterungsmodul
