Seite 121
9440375990 Rev H
105
der Verstärkung bei einer angegebenen Frequenz. Die Filter kompensieren die
Torsionsfrequenzkomponenten, die im Eingangssignal vorhanden sind.

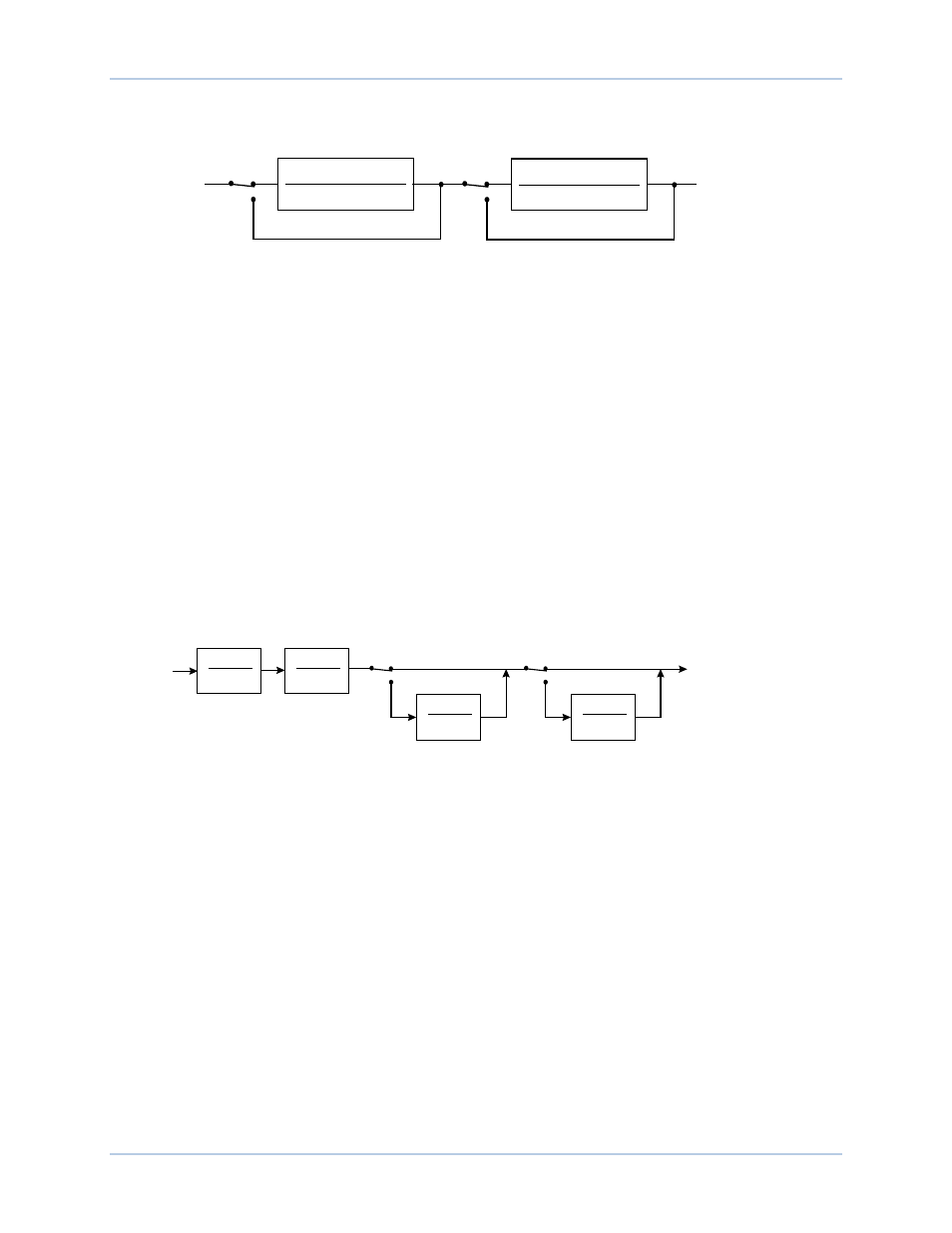

Abbildung 89. Torsionsfilter
Der Softwareschalter SSW 4
X
aktiviert und deaktiviert Torsionsfilter 1 und SSW 5
Y
aktiviert und deaktiviert
Torsionsfilter 2.
Torsionsfilter 1 und 2 werden von einem Zetazähler
Z
(Zeta Num), Zetanenner
AA
(Zeta Den) und einem
Frequenzantwortparameter
BB
(Wn) gesteuert.
Phasenkompensation
Das abgeleitete Drehzahlsignal wird modifiziert, bevor es an den Eingang des Spannungsreglers
angelegt wird. Die Filterung des Signals sorgt für Phasenvoreilung bei den in Frage kommenden
elektromechanischen Frequenzen (0,1 bis 5 Hz). Die Anforderung für die Phasenvoreilung ist
standortspezifisch und muss die Phasennacheilung kompensieren, die durch den Spannungsregler in
geschlossener Regelschleife eingebracht wird.
Es stehen vier Phasenkompensationsstufen zur Verfügung. Jede Phasenkompensationsstufe verfügt
über eine Zeitkonstante für die Phasenvoreilung
CC
(T1, T3, T5, T7) und eine Zeitkonstante für die
Phasennacheilung
DD
(T2, T4, T6, T8). Normalerweise reichen die ersten beiden
Voreilung/Nacheilungsstufen aus, um die Anforderungen eines Gerätes zur Phasenkompensation zu
erfüllen. Falls notwendig, können die dritte und vierte Stufe über die Einstellungen der Software-Schalter
SSW 6
EE
und SSW 7
FF
hinzugefügt werden. Abbildung 90 zeigt die Phasenkompensationsstufen und die
zugehörigen Software-Schalter.
Abbildung 90. Phasenkompensation
Washout Filter und Logischer Begrenzer
Der Ausgang der Phasenkompensationsstufen wird, über die Stabilisatorverstärkerstufe mit dem
Washout Filter und dem logischen Begrenzer verbunden.
Software-Schalter SSW 9
GG
aktiviert und umgeht den Washout Filter und den logischen Begrenzer. Der
Washout Filter hat zwei Zeitkonstanten: normal
HH
und begrenzen
II
(weniger als normal).
Der logische Begrenzer vergleicht das Signal vom Washout Filter mit den oberen
JJ
und unteren
KK
Begrenzungseinstellungen des logischen Begrenzers. Wenn der Zähler die eingestellte
Verzögerungszeit
LL
erreicht, ändert sich die Zeitkonstante für die Änderung des Washout Filters von der
normalen Zeitkonstante zur begrenzten Zeitkonstante. Wenn das Signal innerhalb der spezifizierten
Grenzen zurückgegeben wird, wird der Zähler zurückgesetzt, und die Zeitkonstante des Washout Filters
wechselt zurück zur normalen Zeitkonstante.
Abbildung 91 zeigt den Washout Filter und den logischen Begrenzer.
Stabilisierungs-
signal
2
2
2
2
2
2
n
n
d
n
n
n
w
s
w
z
s
w
s
w
z
s
+
+
+
+
2
2
2
2
2
2
n
n
d
n
n
n
w
s
w
z
s
w
s
w
z
s
+
+
+
+
Phasen-
kompensation
P0026-20
12-09-04
Deaktivieren
SSW 5
SSW 4
Aktivieren
Deaktivieren
Aktivieren
1 + s T
1
1 + s T
2
1 + s T
3
1 + s T
4
PSS Ausgang vor
Verstärkung und
Begrenzung
Stabilisierungs-
signal
Ein-
schließen
Ausschließen
SSW 6
1 + s T
5
1 + s T
6
SSW 7
1 + s T
7
1 + s T
8
P0026-21
12-09-04
Ein-
schließen
Ausschließen
DECS-250
Netzstabilisator
