Basler Electric DECS-250 - Handbuch (Seite 85)

9440375990 Rev H 69

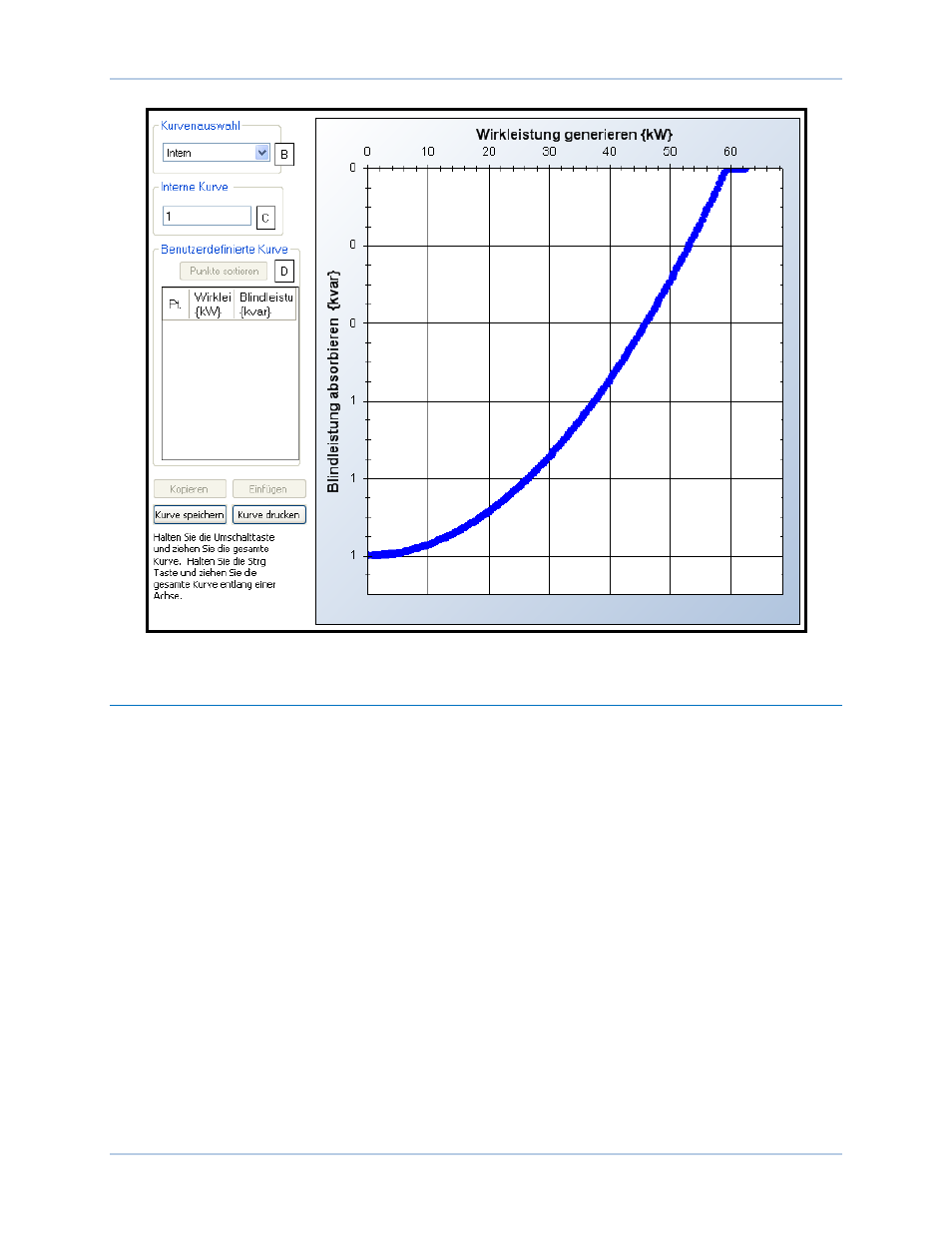

Abbildung 49. UEL Fenster für benutzerdefinierte Kurve
Statorstrombegrenzer
BESTCOMSPlus ® Navigationspfad: Einstellungs-Explorer, Sollwerte, Begrenzer, SCL
MMS Navigationspfad: Einstellungs-Explorer, Sollwerte, Begrenzer, SCL
Der Statorstrombegrenzer (SCL) überwacht den Pegel des Statorstroms und begrenzt ihn, um
Statorüberhitzung zu verhindern. Um den Statorstrom zu begrenzen, modifiziert der SCL den
Erregungspegel entsprechend der Richtung des VAR Flusses in oder aus dem Generator. Überhöhter
Statorstrom mit vorauseilendem Leistungsfaktor erfordert erhöhte Erregung. Überhöhter Statorstrom mit
nacheilendem Leistungsfaktor erfordert verringerte Erregung.
Der SCL kann in allen Regelmodi aktiviert A werden. Bei Betrieb im manuellen Modus meldet das DECS-
250 erhöhten Statorstrom, unternimmt aber nichts, um diesen zu begrenzen. Primäre und sekundäre
SCR Einstellungsgruppen bieten zusätzliche Steuerungsmöglichkeiten für zwei unterschiedliche
Zustände beim Betrieb der Maschine. Statorstrombegrenzung steht auf zwei Ebenen zur Verfügung:
niedrig und hoch (siehe Abbildung 50). Die Einstellungen des SCL werden in Abbildung 51 gezeigt.
DECS-250 Begrenzer
