107
verhindern, dass ein Überspannungszustand geschaffen wird, verfügt der PSS über einen
Klemmenspannungsbegrenzer (dargestellt in Abbildung 91), der den oberen Ausgangsgrenzwert auf Null
reduziert, wenn die Generatorspannung den Klemmenspannungssollwert
überschreitet. Der
Klemmenspannungsbegrenzer wird durch den Software-Schalter SSW 8
RR
aktiviert und deaktiviert. Der
Begrenzungssollwert wird normalerweise so ausgewählt, dass der Begrenzer jeglichen Beitrag vom PSS
eliminiert, bevor die Zeit gesteuerte Überspannungs- oder Volt-pro-Hertz Schutzfunktion arbeitet.
Der Begrenzer reduziert den oberen Grenzwert des Stabilisators V
PSS_ULMT
, mit einer festgelegten Rate
solange bis Null erreicht wird oder die Überspannung nicht mehr auftritt. Der Begrenzer reduziert nicht die
AVR Referenz unter ihren normalen Pegel; er beeinflusst während Störungszuständen nicht die
Spannungssteuerung des Systems. Das Fehlersignal (Klemmenspannung minus begrenzter Startpunkt)
wird durch einen konventionellen Tiefpassfilter bearbeitet, um den Effekt des Messrauschens zu
verringern. Der Tiefpassfilter wird durch eine Zeitkonstante gesteuert
SS
.

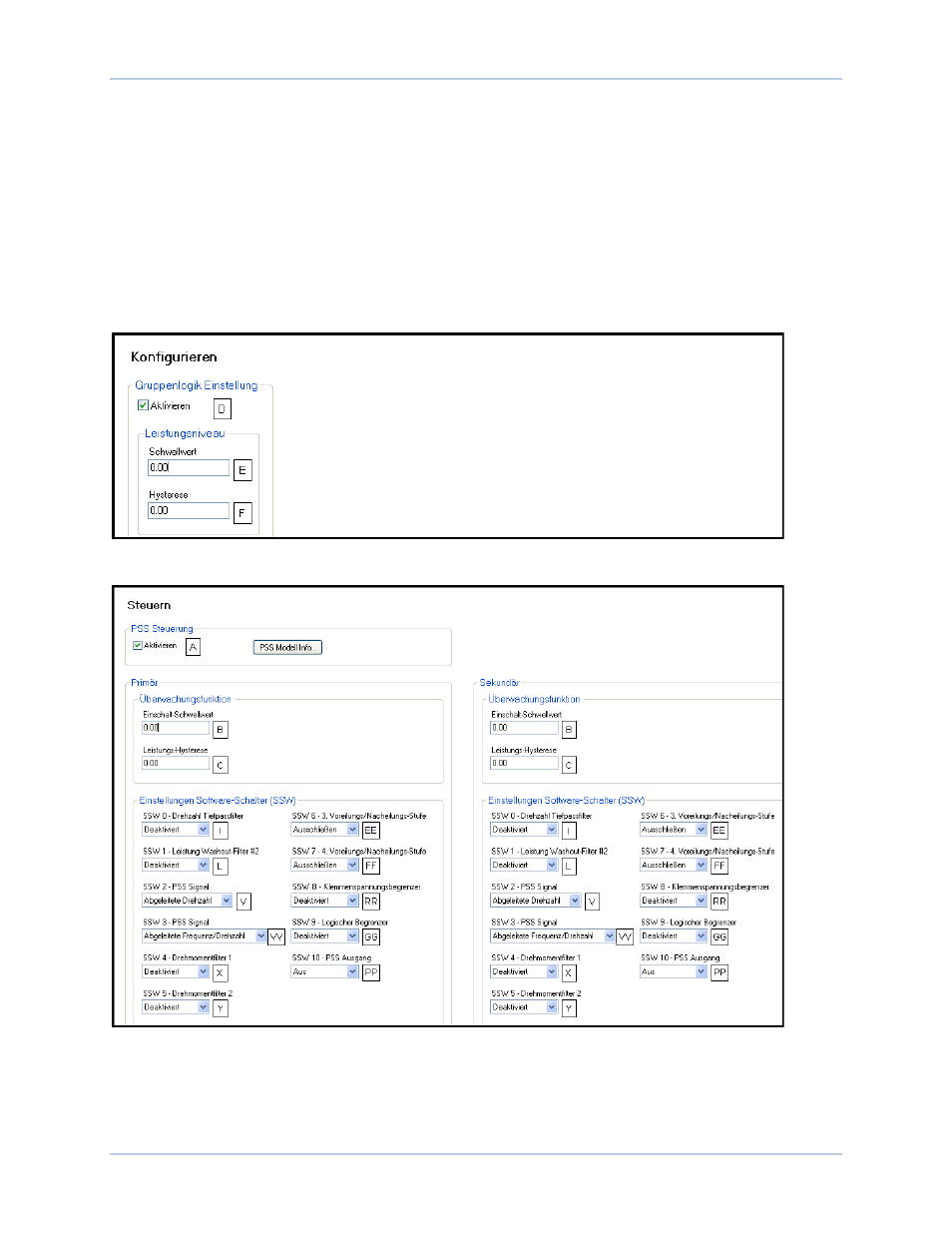

Abbildung 92. PSS Konfigurationseinstellungen
Abbildung 93. PSS Steuereinstellungen
DECS-250
Netzstabilisator
