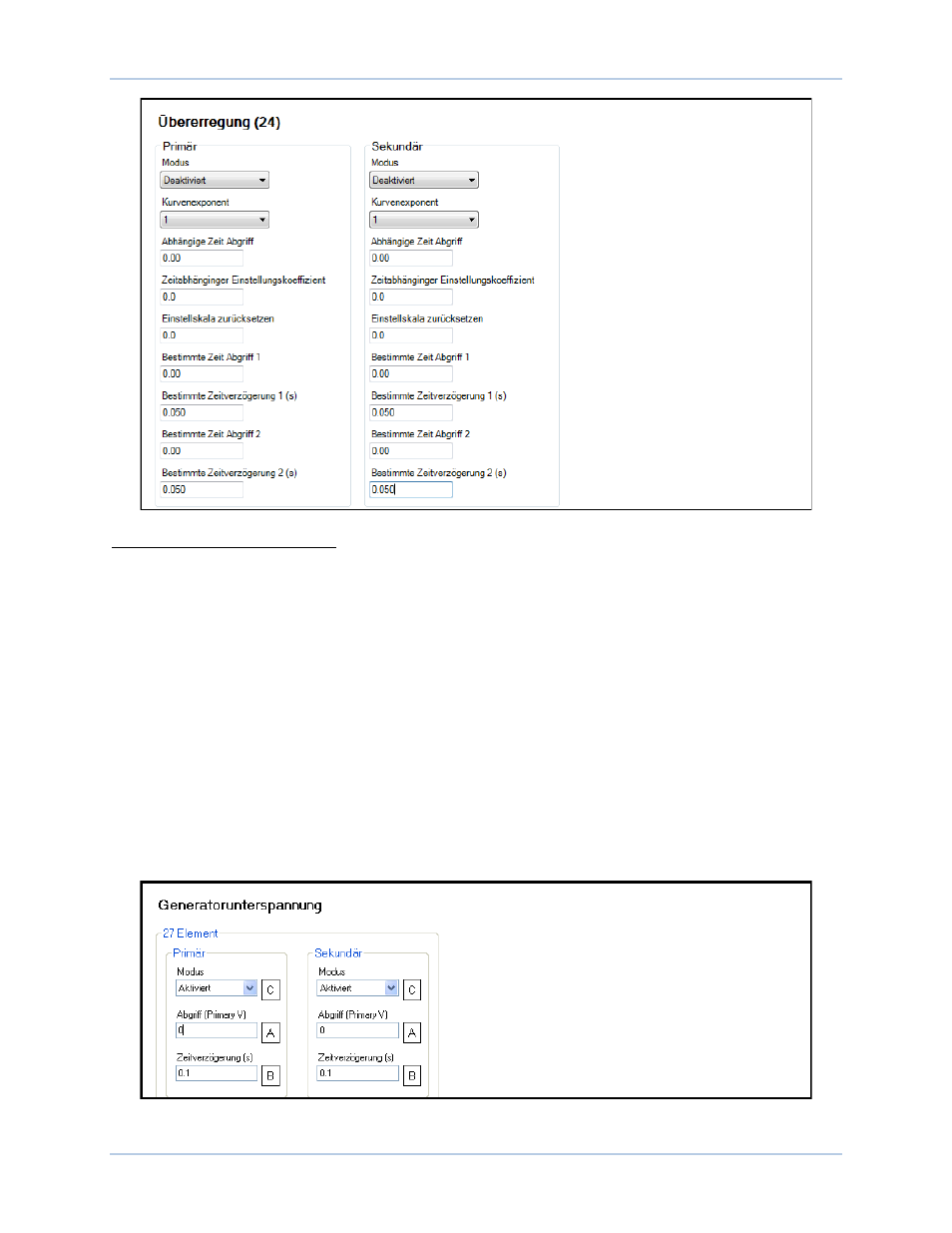

Abbildung 27. Einstellungen zum Schutz vor Übererregung
A
Bestimmte Zeit Abgriff: Einstellbar von 0 oder 0,5 bis 6,00 in Schritten von 0,01.
B
Bestimmte Zeitverzögerung: Einstellbar von 0,05 bis 600 Sekunden in Schritten von 0,001 Sekunden.
C
Abhängige Zeit Abgriff: Einstellbar von 0 oder 0,5 bis 6,00 in Schritten von 0,01.
D
Zeitabhängiger Einstellungskoeffizient: Einstellbar von 0,0 bis 9,9 in Schritten von 0,1.
E
Einstellskala zurücksetzen:
Einstellbar von 0,0 bis 19,9 Schritten von 0,1.
F
Modus:
Wählen Sie Aktiviert oder Deaktiviert.
G
Kurvenexponent: Wählen Sie 0,5, 1 oder 2.
Generatorunterspannung
Ein Unterspannungsabgriffzustand tritt auf, wenn die abgetastete Generatorklemmenspannung unter die
Einstellung für den Abgriff fällt
A
. Ein Unterspannungsauslösezustand tritt auf, wenn die
Generatorspannung für den Zeitraum der Zeitverzögerungseinstellung
B
unter dem Abgriffschwellwert
bleibt. Generatorunterspannungsschutz kann aktiviert oder deaktiviert
C
werden, ohne die Einstellungen
für den Abgriff und die Zeitverzögerung zu verändern. Elemente für Unterspannungsabgriff und -
auslösung in BESTLogicPlus können in einem Logikschema verwendet werden, um als Reaktion auf den
Zustand Korrekturmaßnahmen zu initiieren. Die BESTCOMSPlus Einstellungen für die
Generatorunterspannung werden in Abbildung 28 dargestellt.
Abbildung 28. Einstellungen zum Generatorunterspannungsschutz
