Seite 87
9440375990 Rev H
71
VAR Begrenzer
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Sollwerte, Begrenzer, VAR
MMS Navigationspfad: Einstellungs-Explorer, Sollwerte, Begrenzer, VAR
Der VAR Begrenzer kann aktiviert
A
werden, um den Pegel der Blindleistung, die vom Generator exportiert
wird, zu begrenzen. Primäre und sekundäre Einstellungsgruppen bieten zusätzliche
Steuerungsmöglichkeiten für zwei unterschiedliche Zustände beim Betrieb der Maschine. Der VAR
Begrenzer Sollwert
B
wird als Prozentwert des berechneten maximalen VA Nennwertes für die Maschine
ausgedrückt. Eine Verzögerungseinstellung
C
sorgt für eine Zeitverzögerung zwischen dem Zeitpunkt, an
dem der VAR Schwellwert überschritten wird und dem Zeitpunkt, an dem das DECS-250 eingreift, um
den VAR Fluss zu begrenzen.

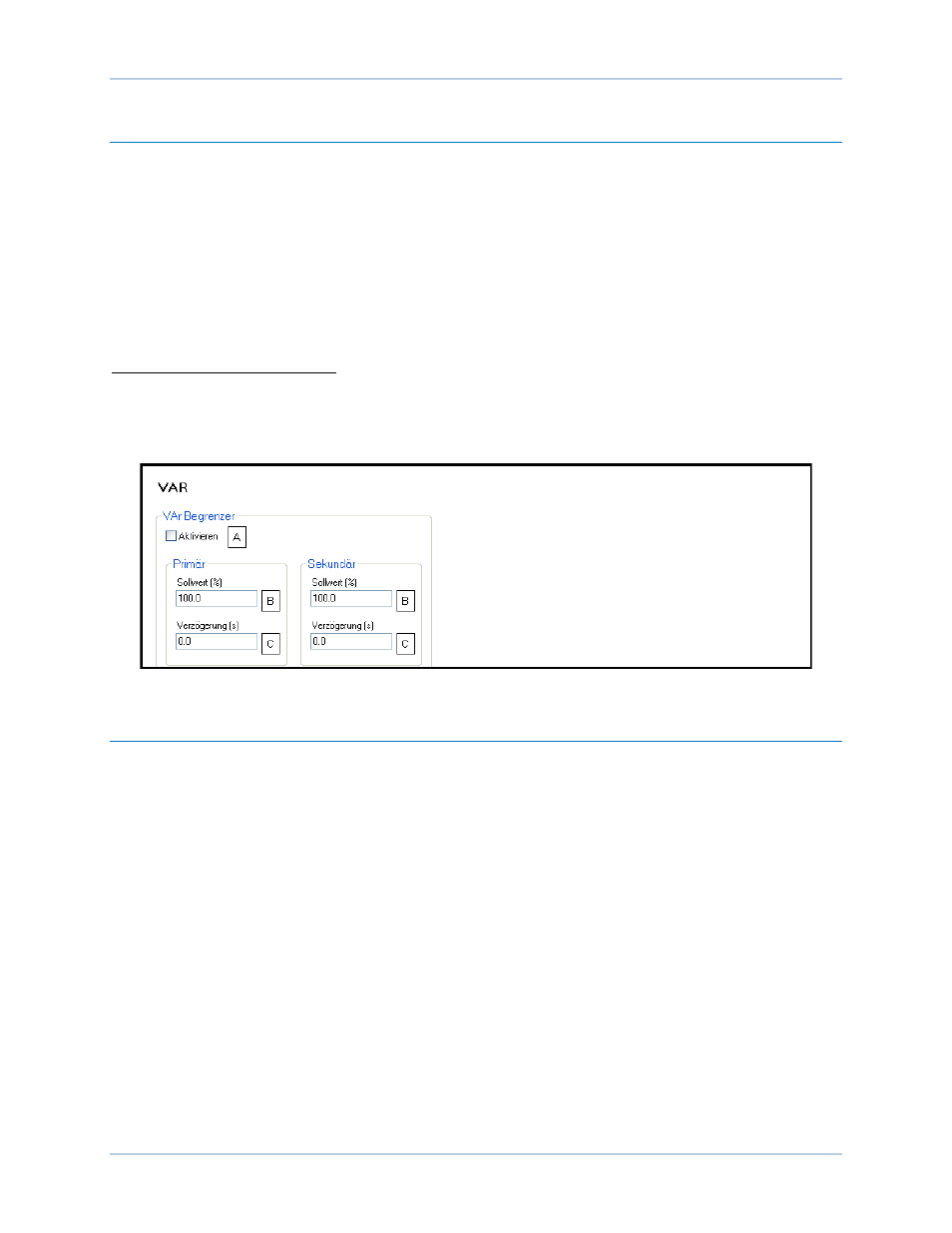

Die Einstellungen des VAR Begrenzers werden in Abbildung 52 gezeigt.
A
VAR Begrenzer aktivieren: Aktivieren Sie das Kästchen, um den VAR Begrenzer zu aktivieren.
B
VAR Begrenzer Sollwert: Einstellbar von 0 bis 200% in Schritten von 0,1%.
C
VAR Begrenzer Verzögerung: Einstellbar von 0 bis 300 s in Schritten von 0,1 s.
Abbildung 52. VAR Begrenzereinstellungen
Begrenzerskalierung
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Sollwerte, Begrenzer, Skalierung
MMS Navigationspfad: Einstellungs-Explorer, Sollwerte, Begrenzer, Skalierung
Eine automatische Einstellung (Skalierung) des Übererregungsbegrenzers und des
Statorstrombegrenzers ist über den Hilfssteuerungseingang des DECS-250 möglich. Die Einstellungen
für die Begrenzerskalierung werden in Abbildung 53 gezeigt. OEL und SCL Skalierung können
unabhängig voneinander aktiviert und deaktiviert werden
A
. Die automatische Einstellung des OEL und
des SCL basiert auf sechs Parametern: Signal und Skala für drei Punkte (Pegel).
Ist der Skalierungseingang auf Hilfseingang eingestellt, repräsentiert der Signalwert
B
für jeden Punkt den
Hilfssteuereingang. Dieser Eingang kann ein 4 bis 20 mAdc Signal sein, dass an die Klemmen I+ und I–
angelegt wird oder ein –10 bis +10 Vdc Signal, das an die Klemmen V+ und V– angelegt wird. (Der
Eingangstyp wird in BESTCOMSPlus ausgewählt). Konsultieren Sie das Kapitel Hilfssteuerung in diesem
Handbuch für Details.
Ist der Skalierungseingang auf AEM RTD # eingestellt, repräsentiert der Signalwert für jeden Punkt einen
AEM RTD Eingang in Grad Fahrenheit. Konsultieren Sie das Kapitel Analogerweiterungsmodul in diesem
Handbuch für Details.
Der Skalenwert
C
für jeden Punkt definiert den Niedrigpegel des Begrenzers als Prozentwert des
Nennfeldstroms für den OEL und des Nennstatorstroms für den SCL.
DECS-250
Begrenzer
