Hinweis
1. Wenn das CEM-2020 ein Ende des J1939 Busses darstellt, sollte ein 120
Ω, ½ Watt Abschlusswiderstand über die Klemmen P1- LO (CANL) und
P1- HI (CANH) installiert werden.
2. Ist das CEM-2020 nicht Teil des J1939 Busses, sollte der Abzweig, der
das CEM-2020 mit dem Bus verbindet nicht länger sein als 914 mm (3 ft).
3. Die maximale Länge des Busses, Abzweige nicht eingeschlossen, beträgt
40 m (131 ft).
4. Der Drain des J1939 (Abschirmung) sollte nur an einer Stelle geerdet sein.
Ist er bereits an einer anderen Stelle geerdet, verbinden Sie den Drain
nicht mit dem CEM-2020.

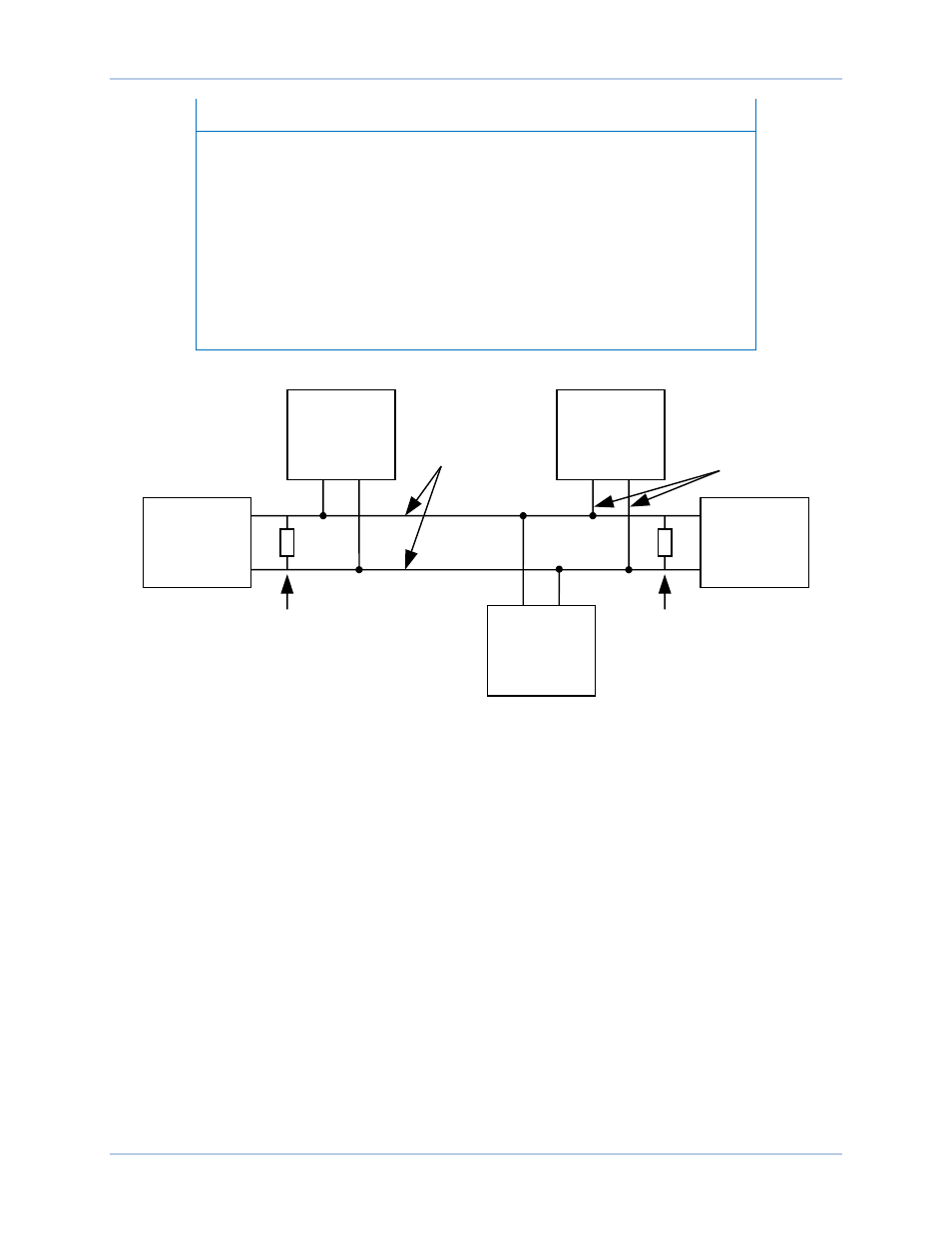

Abbildung 188. CAN Bus Schnittstelle, wobei das CEM-2020 ein Ende des Busses darstellt
AEM - 2020
( Optional )
CEM - 2020
Andere
Geräte
P 0064 - 06
Genset
120 Ohm
Abschluss-
widerstand
CAN - H
CAN - L
DECS - 250
120 Ohm
Abschluss-
widerstand
Bus
Abzweig
DECS-250 Kontakterweiterungsmodul
