344 9440375990 Rev H

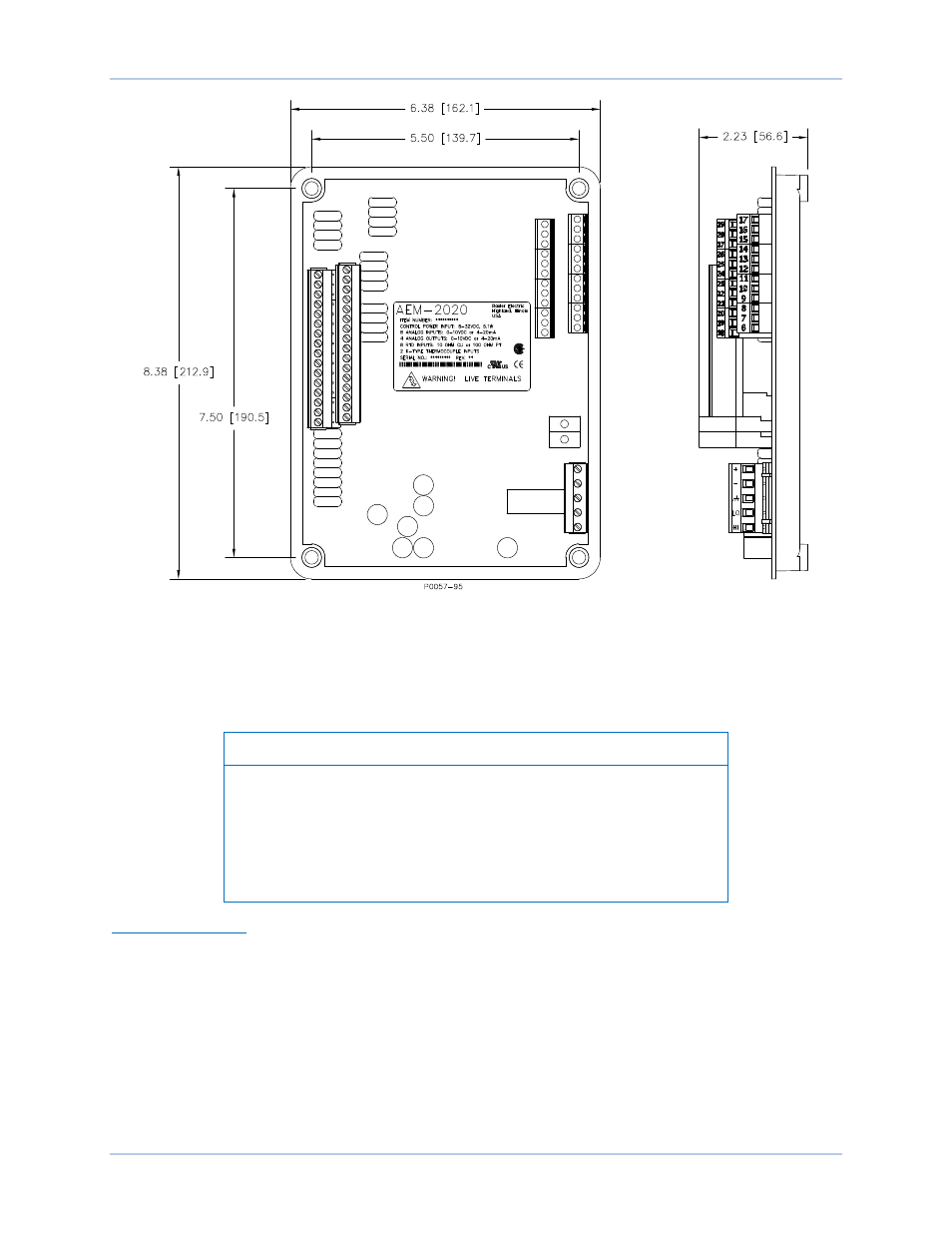

Abbildung 165. Gesamtabmessungen des AEM-2020
Anschlüsse
Die Anschlüsse des Analogerweiterungsmoduls sind abhängig von der Anwendung. Durch falsche
Verkabelung kann das Modul beschädigt werden.
Hinweis
Die von der Batterie kommende Betriebsleistung muss die richtige
Polarität haben. Obgleich umgekehrte Polarität keinen Schaden
verursacht, wird das AEM-2020 in diesem Falle nicht funktionieren.
Achten Sie darauf, dass das AEM-2020 mit Kupferleitung von
mindestens 12 AWG an der Gehäusemasseklemme des Moduls fest
geerdet ist.
Anschlussklemmen
Die Anschlussschnittstelle besteht aus Einsteckverbindern und einem permanent installierten Verbinder
mit Pressklemmen zum Zuschrauben.
Die Verbindungen des AEM-2020 werden mit einem 5-poligen Steckverbinder, zwei 12-poligen
Verbindern, zwei 16-poligen Steckverbindern und zwei zweipoligen Thermoelement-Verbindern
hergestellt. Die 16-, 5- und 2-poligen Steckverbinder werden in Sockel am AEM-2020 gesteckt. Die
Steckverbinder und die Sockel haben schwalbenschwanzförmige Ränder, um eine korrekte Ausrichtung
der Stecker sicherzustellen. Die Steckverbinder und die Sockel stellen außerdem durch ihre Bauform
sicher, dass die Stecker nur in die korrekten Sockel passen. Der 12-polige Verbinder ist kein
Steckverbinder und ist permanent auf der Platine installiert.
Analogerweiterungsmodul DECS-250
