354
9440375990 Rev H
Für den gewählten Ausgangstyp müssen Bereiche eingestellt werden. Param. Min.
D
steht in Beziehung
zu Min. Ausgangsstrom
E
oder Min. Ausgangsspannung
F
und Param. Max.
G
steht in Beziehung zu Max.
Ausgangsstrom
H
oder Max Ausgangsspannung
I
.
Die Fernsteuerungs-Analogausgänge werden in ein programmierbares BESTlogicPlus Logikschema
eingebunden, indem sie in BESTlogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie das
Kapitel BESTlogicPlus für weitere Details.
Die Einstellungen für Fernsteuerungs- Analogausgänge in BESTCOMSPlus werden in Abbildung 177
dargestellt. Es wird der Fernsteuerungs-Analogausgang #1 gezeigt.

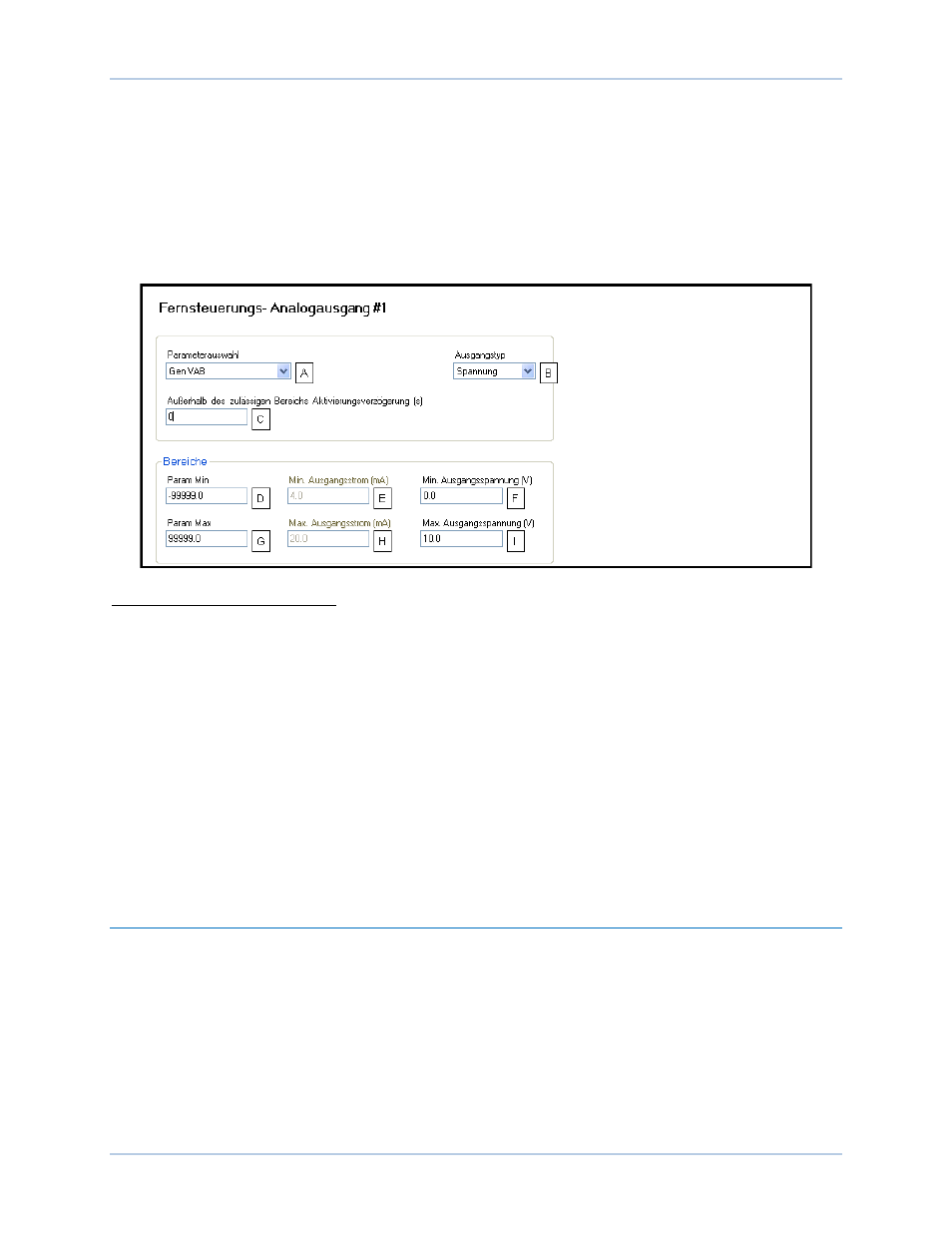

Abbildung 177. Einstellungen für Fernsteuerungs-Analogausgang
A
Parameterauswahl: Gen VAB, Gen VBC, Gen VCA, Gen V Mittelwert, Bus Freq, Bus VAB, Bus VBC,
Bus VCA, Gen Freq, Gen PF, kWh, kvarh, Gen IA, Gen IB, Gen IC, Gen I Mittelwert, kW Total, kVA Total,
kvar Total, EDM Welligkeit, Erregerfeldspannung, Erregerfeldstrom, Hilfseingangsspannung,
Hilfseingangsstrom, Sollwertposition, Nachlauffehler, gegenläufige Spannung, gegenläufiger Strom,
mitläufige Spannung, mitläufiger Strom, PSS Ausgang, Analogeingang 1-8, RTD Eingang 1-8 oder
Thermoelement 1-2.
B
Ausgangstyp: Spannung oder Strom.
C
Außerhalb des zulässigen Bereichs Aktivierungsverzögerung: Einstellbar von 0 bis 300 s in Schritten
von 1 s.
D
Param Min.: Einstellbar von –99.999,0 bis 99.999,0 in Schritten von 0,1.
E
Min. Ausgangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
F
Min. Ausgangsspannung: Einstellbar von 0 bis 10 V in Schritten von 0.1 V.
G
Param Max.: Einstellbar von –99.999,0 bis 99.999,0 in Schritten von 0,1.
H
Max. Ausgangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
I
Max. Ausgangsspannung: Einstellbar von 0 bis 10 V in Schritten von 0,1 V.
Messung
Analogeingänge
BESTCOMSPlus® Navigationspfad: Messung, Status, Eingänge, Fernsteuerungs- Analogeingänge
MMS Navigationspfad: Messung, Status, Eingänge, Fernsteuerungs- Analogeingangswerte
In diesem Fenster werden der Wert und der Status der Fernsteuerungs- Analogeingänge angezeigt. Der
Status ist TRUE, wenn die entsprechende LED grün leuchtet. Siehe Abbildung 178. Es wird der
Fernsteuerungs-Analogeingang #1 gezeigt.
Analogerweiterungsmodul
DECS-250
