Bits pro Zeichen: Wählen Sie 7 oder 8 Bits/Zeichen.
C
Parität: Wählen Sie Gerade, Ungerade oder Keine Parität.
D
Stoppbits: Wählen Sie 1 oder 2 Stoppbits.
Modbus™ Kommunikation
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Kommunikation, Modbus Setup
MMS Navigationspfad: Nicht über die MMS verfügbar.
Das DECS-250 unterstützt den gleichzeitigen Betrieb von RS-485 Modus und Modbus /TCP (Ethernet)
Modus. Die DECS-250 Register für die Modbus Kommunikation werden im Kapitel Modbus-
Kommunikation dieses Handbuchs aufgelistet und definiert.

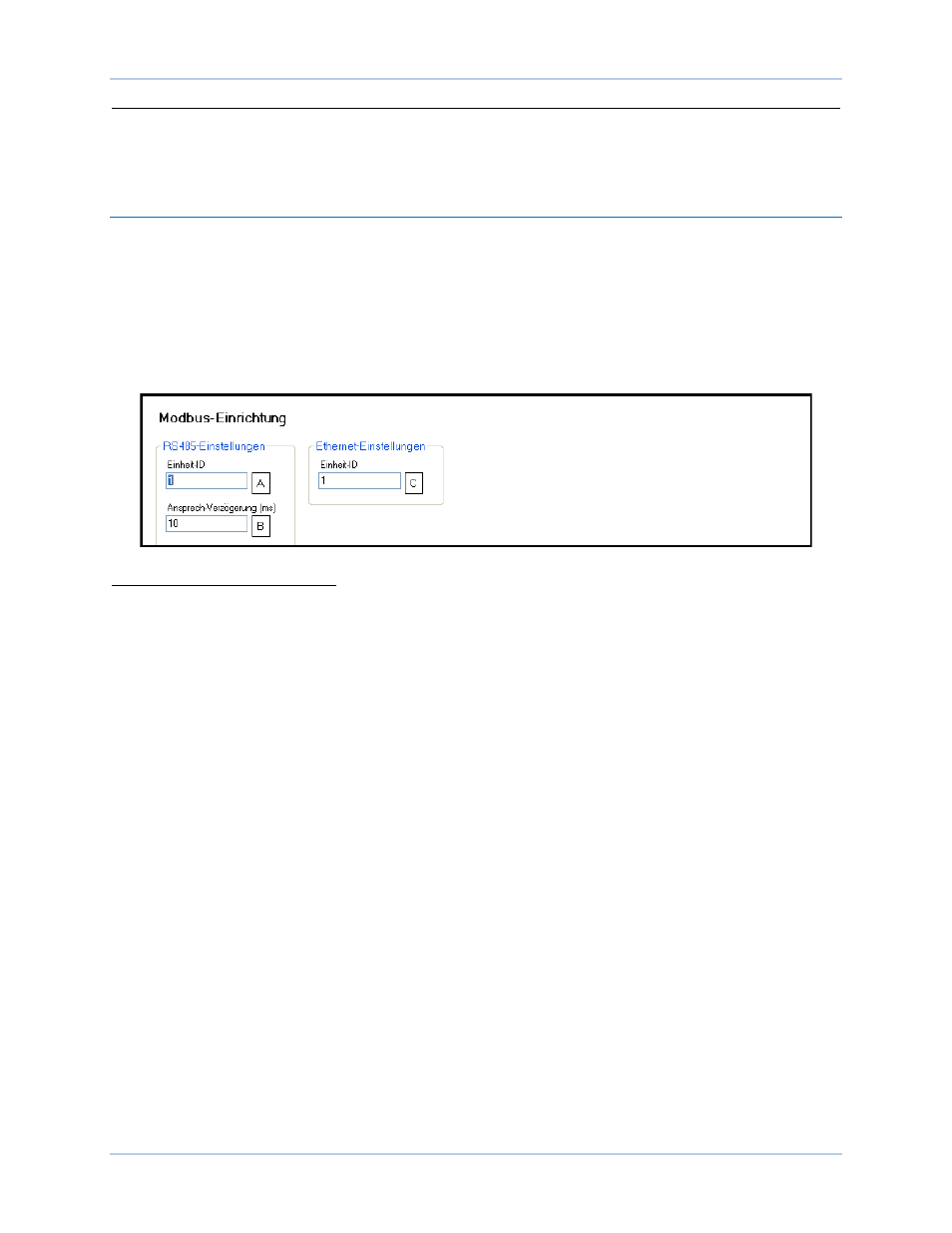

Die Modbus Einstellungen für RS-485 und Ethernet werden in Abbildung 135 dargestellt und bestehen
aus der RS-485 Geräte-ID
A
, der RS-485 Ansprechverzögerung
B
und der Ethernet Geräte-ID
C
.
Abbildung 135. Modbus Setup
A
RS-485 Geräte-ID: Einstellbar von 1 bis 247 in 1-er Schritten.
B
RS-485 Ansprechverzögerung: Einstellbar von 10 bis 10.000 ms in Schritten von 10 ms.
C
Ethernet Geräte-ID: Einstellbar von 1 bis 247 in 1-er Schritten.
RS-485 Schnittstelle
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Kommunikation, RS-485 Setup
MMS Navigationspfad: Einstellungs-Explorer, Kommunikation, RS-485 Setup
Eine RS-485 Schnittstelle verwendet das Modbus RTU (remote terminal unit) Protokoll für abgefragte
Kommunikation mit anderen Netzwerkgeräten oder Fernanzeige und -steuerung mit einem IDP-800
Interactive Display Panel. Die RS-485 Schnittstellenanschlüsse befinden sich auf der linken Seitentafel
und werden als RS-485 A, B und C identifiziert. Anschluss A dient als Senden/Empfangen A Anschluss,
Anschluss B dient als Senden/Empfangen B Anschluss und Anschluss C dient als
Signalmasseanschluss. Abbildung 136 zeigt typische RS-485 Anschlüsse für mehrere DECS-250
Controller, die über ein Modbus Netzwerk kommunizieren.
