Tests
Das Testen der Regelleistung des DECS-250 und des optionalen Netzstabilisators (Bauform XPXXXXX)
wird durch die integrierten Analysewerkzeuge von BESTCOMSPlus® ermöglicht.
Echtzeitmessungsanalyse
BESTCOMSPlus Navigationspfad: Messungs-Explorer, Analyse
MMS Navigationspfad: Analysefunktionen sind nicht über die MMS verfügbar.
Eine ordnungsgemäße Funktion des Spannungsreglers ist entscheidend für die Leistung des
Netzstabilisators. Es sollten Sprungübergangsmessungen des Spannungsreglers durchgeführt werden,
um die AVR Verstärkung und andere kritische Parameter zu bestätigen. Eine Messung der
Transferfunktion zwischen der Klemmenspannungsreferenz und der Klemmenspannung sollte
durchgeführt werden, wenn die Maschine bei sehr geringer Last arbeitet. Dieser Test liefert eine indirekte
Messung der Phasenanforderungen des PSS. Solange die Maschine bei sehr geringer Last arbeitet,
erzeugt die Klemmenspannungsmodulation keine signifikanten Änderungen der Drehzahl und der
Leistung.
Das Echtzeitmessungsanalyse-Fenster von BESTCOMSPlus kann dazu verwendet werden, Online- AVR
und PSS Tests durchzuführen und zu überwachen. Es können sechs grafische Darstellungen von vom
Benutzer ausgewählten Daten erzeugt werden, und die aufgezeichneten Daten können für spätere
Untersuchungen in einer Datei gesichert werden. BESTCOMSPlus muss sich im Live Modus befinden,
damit die grafische Auswertung gestartet werden kann. Der Live Modus ist im Menü Optionen der unteren
Menüleiste zu finden. Die Steuerelemente und Anzeigen des RTM (Real Time Measurement -
Echtzeitmessung) Auswertungsfensters werden in Abbildung 156 dargestellt.

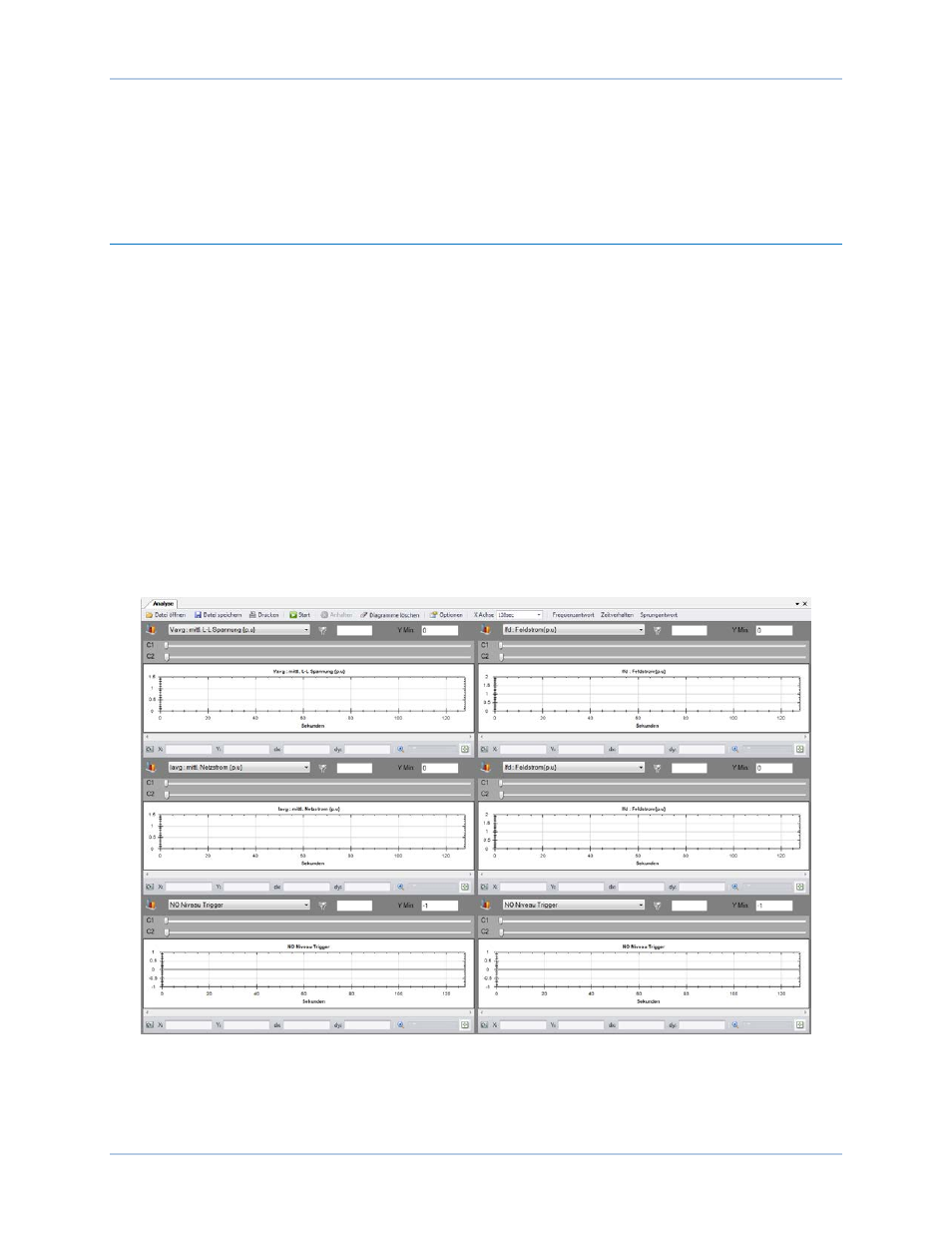

Abbildung 156. RTM Auswertungsfenster
Mit den Steuerelementen des RTM Auswertungsfensters können Sie:
•
die Parameter auswählen, die grafisch dargestellt werden sollen,
•
die Auflösung der X-Achse des Diagramms und den Bereich der Y-Achse des Diagramms
einstellen,
