Steuereinrichtungen und Anzeigen
Alle Steuereinrichtungen und Anzeigen befinden sich auf der vorderen Schalttafel und bestehen aus
Drucktastern, LED Anzeigen und einer Flüssigkeitskristallanzeige (LCD).
Darstellung und Beschreibung der vorderen Schalttafel
Die Steuerelemente und Anzeigen des DECS-250 werden in Abbildung 2 dargestellt und in Tabelle 1
beschrieben. Die Positionsanzeiger und Beschreibungen in Tabelle 1 entsprechen den
Positionsanzeigern, die in Abbildung 2 gezeigt werden.

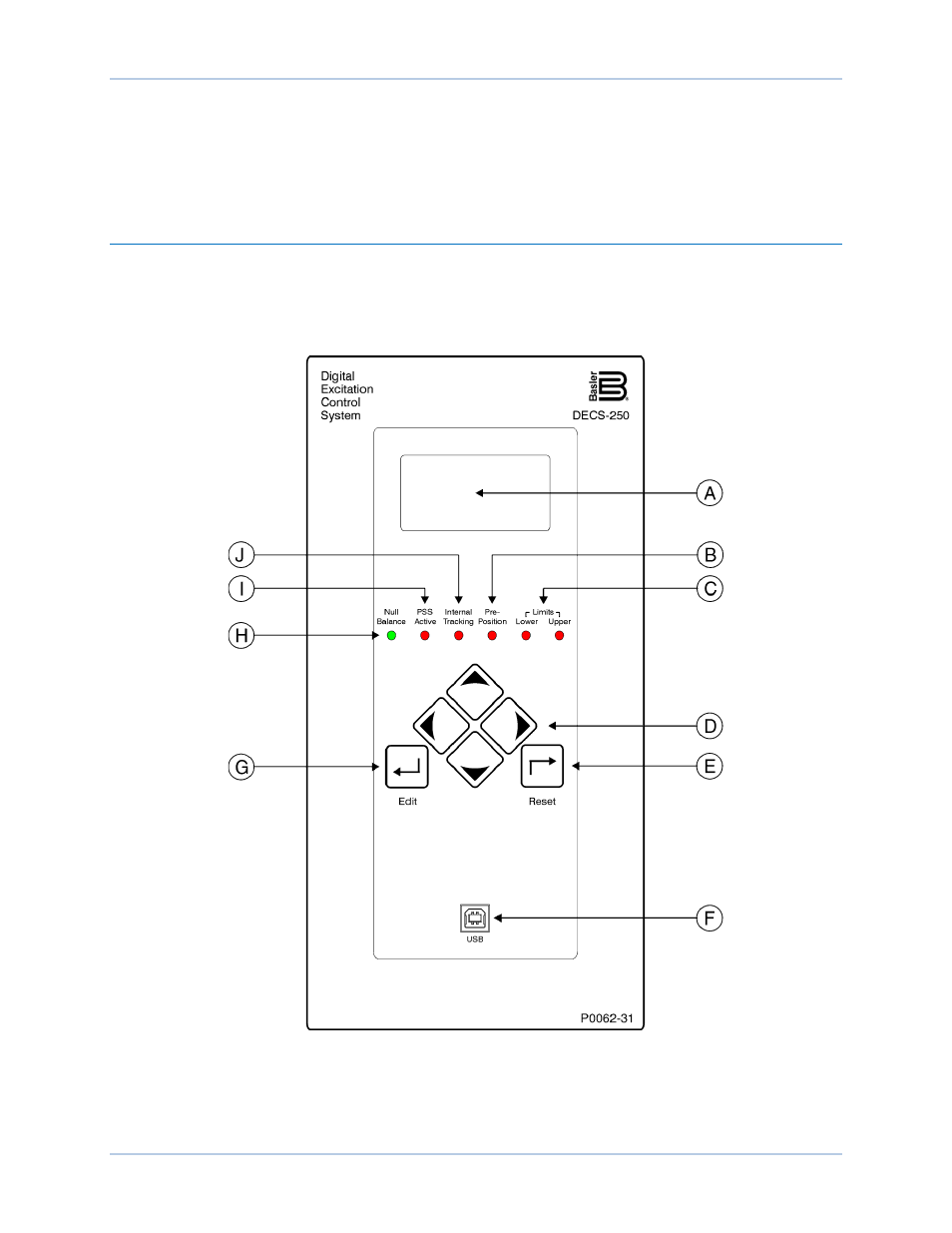

Abbildung 2. Steuerelemente und Anzeigen auf der vorderen Schalttafel
DECS-250
Steuereinrichtungen und Anzeigen
