Seite 83
9440375990 Rev H
67

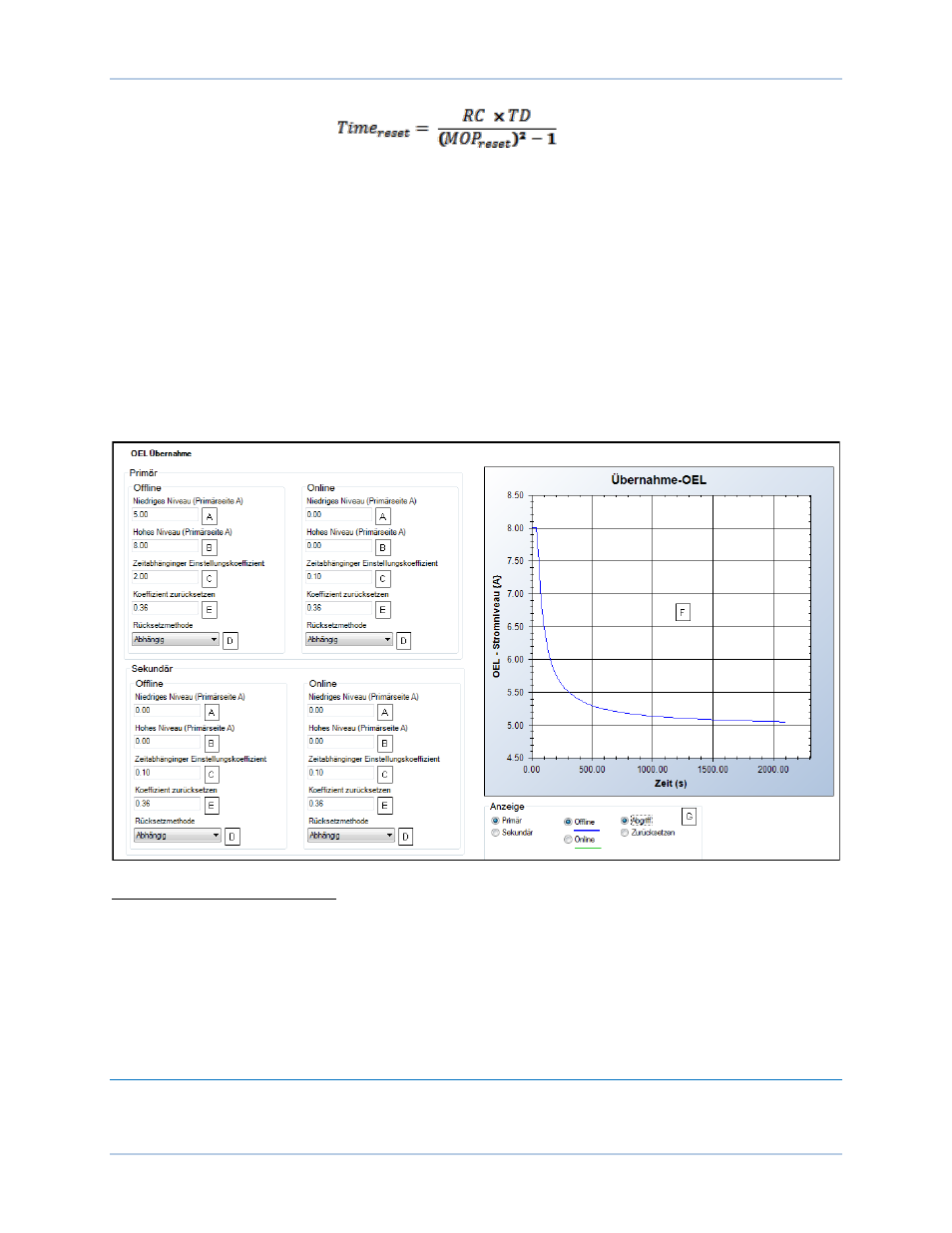

Gleichung 12. Abhängige Rücksetzzeitkurve
Wobei:
Zeit
reset
= maximale Zeit bis zum Zurücksetzen in Sekunden
RC
= Einstellung für den Rücksetzkoeffizienten
E
<0,01, 100>
TD
= Einstellung für zeitabhängigen Einstellungskoeffizient <0,1 ; 20>
MOP
reset
= Vielfaches des Abgriffs <1,03 ; 205>
Für die integrierende Rücksetzmethode ist die Rücksetzzeit gleich der Abgriffzeit. In anderen Worten
entspricht die über dem Schwellwert des niedrigen Pegels verbrachte Zeit der gleichen Zeitspanne, die
für das Rücksetzen erforderlich ist.
Sofortiges Zurücksetzen hat keine beabsichtigte Zeitverzögerung.
Ein Diagramm der Einstellungskurve für Übernahme OEL wird in BESTCOMSPlus
®
angezeigt. Das
Diagramm kann die primären oder die sekundären Einstellungskurven, die Offline oder Online
Einstellungskurven und die Abgriff- oder Rücksetzkurven anzeigen.
Abbildung 47. Übernahme OEL Einstellungen
A
Übernahme OEL Niedrigpegel: Einstellbar von 0 bis 15 Adc in Schritten von 0,01 Adc.
B
Übernahme OEL Hochpegel: Der einstellbare Bereich variiert abhängig vom Wert der Einstellung für den
Niedrigpegel.
C
Übernahme OEL Zeitabhängiger Einstellungskoeffizient: Einstellbar von 0.1 bis 20 in Schritten von 0,1.
D
Rücksetzmethode: Wählen Sie Abhängig, Integrierend oder Sofort.
E
Rücksetzkoeffizient: Einstellbar von 0,01 bis 100 in Schritten von 0,01.
F
Übernahme OEL Kurve.
G
Auswahlmöglichkeiten / Legende für Kurvenanzeige.
Untererregungsbegrenzer
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Sollwerte, Begrenzer, UEL
MMS Navigationspfad: Einstellungs-Explorer, Sollwerte, Begrenzer, UEL
