Bus. Damit das Schließen des Leistungsschalters in Betracht gezogen wird, muss der Schlupfwinkel für
den Zeitraum der Sync-Aktivierungsverzögerung
G
innerhalb dieser Einstellung bleiben.
Spannungskorrektur
Die Spannungskorrektur wird initiiert, wenn sich die Generatorspannung außerhalb des definierten
Spannungsfensters befindet. Die Einstellung für das Spannungsfenster
H
wird als Prozentwert der
Busspannung ausgedrückt und bestimmt die Bandbreite der Generatorspannung, die die Busspannung
umgibt, wenn das Schließen des Leistungsschalters in Betracht gezogen wird. Ein Aktivieren der
Einstellung Vgen>Vbus
I
führt dazu, dass das DECS-250 die Generatorspannung vor der Synchronisation
höher als die Busspannung regelt. Als Ausgleich für Aufspann- oder Abspanntransformatoren im System
wird eine Einstellung für den Generator an Bus Leistungstrafo Anpassungspegel
J
bereitgestellt. Das
DECS-250 passt die abgetastete Generatorspannung um diesen Prozentsatz an. Diese Einstellung wird
auch im unten gezeigten Spannungsabgleichfenster angezeigt. Wird der Wert geändert, so wird dies an
beiden Stellen angezeigt.
Winkelkompensation
Es wird eine Einstellung für die Winkelkompensation
K
bereitgestellt, um die Phasenverschiebung
auszugleichen, die von Transformatoren im System verursacht wird. Der Wert für die
Winkelkompensation wird zum Buswinkel hinzugefügt. So ist beispielsweise vorgegeben, dass der
Generator und der Bus synchronisiert sind, aber der gemessene Schlupfwinkel des DECS-250 zeigt -
30°.Unten dargestellte Gleichung 1, zeigt die Berechnung des Schlupfwinkels des DECS-250. Das
bedeutet, dass der Generatorwinkel dem Buswinkel wegen der Phasenverschiebung des Transformators
um 30° nacheilt. Um diese Phasenverschiebung auszugleichen, sollte die Einstellung für die
Winkelkompensation einen Wert von 330° haben. Dieser Wert wird zum gemessenen Buswinkel
hinzugefügt, was zu einem korrigierten Schlupfwinkel von Null Grad führt. Nur der gemessene Buswinkel
wird von der Einstellung für die Winkelkompensation beeinflusst, der gemessene Generatorwinkel wird
vom DECS-250 nicht beeinflusst.

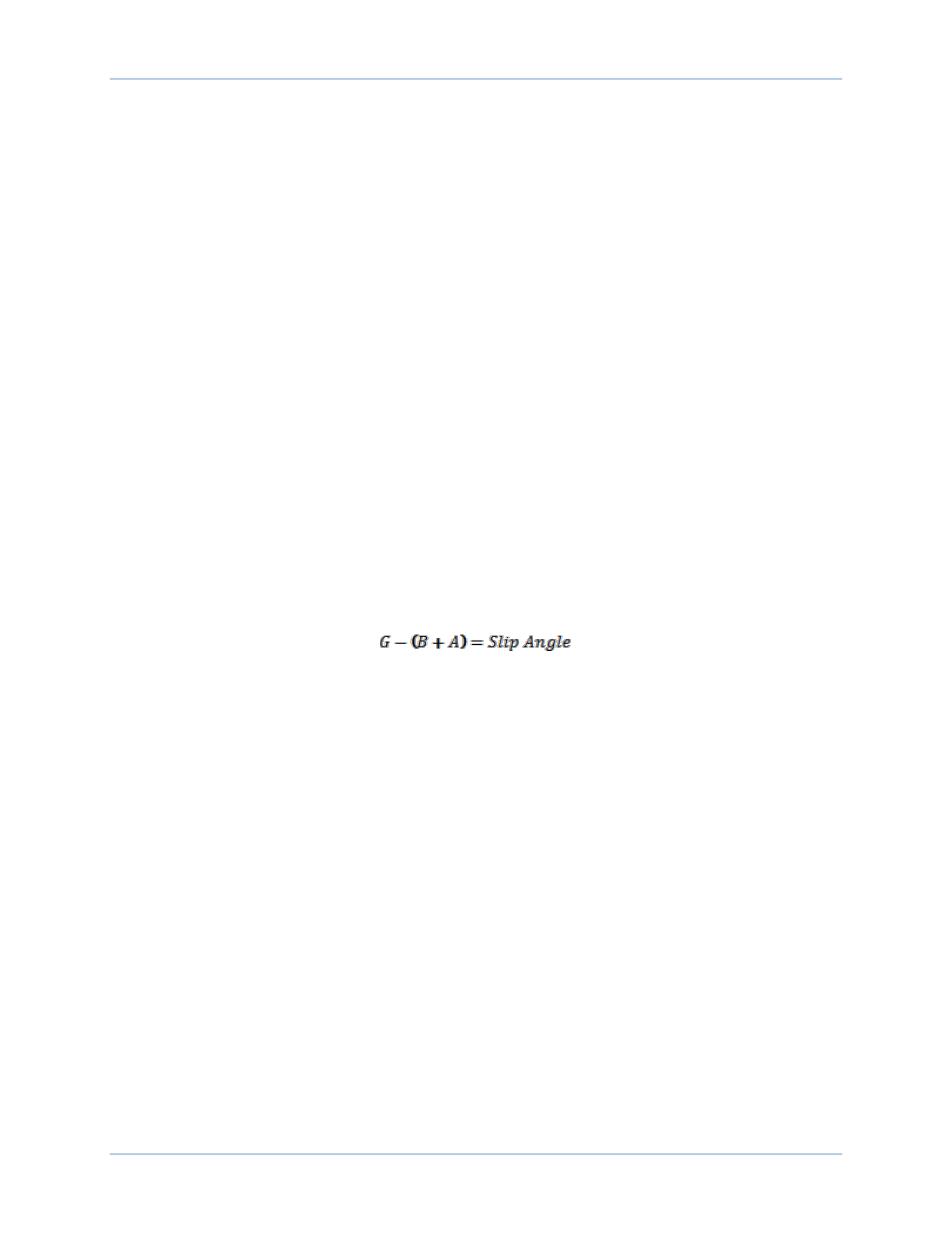

Gleichung 1. DECS-250, Gemessener Schlupfwinkel
Wobei:
G = gemessener Generatorwinkel
B = gemessener Buswinkel
A = Wert für die Winkelkompensation
Synchronisationsausfall
Die Generatorsynchronisation wird abgebrochen, wenn sie nicht innerhalb eines vom Benutzer
festgelegten Zeitfensters
L
auftritt.
Die BESTCOMSPlus Einstellungen für die Generatorsynchronisation werden in Abbildung 10 dargestellt.
