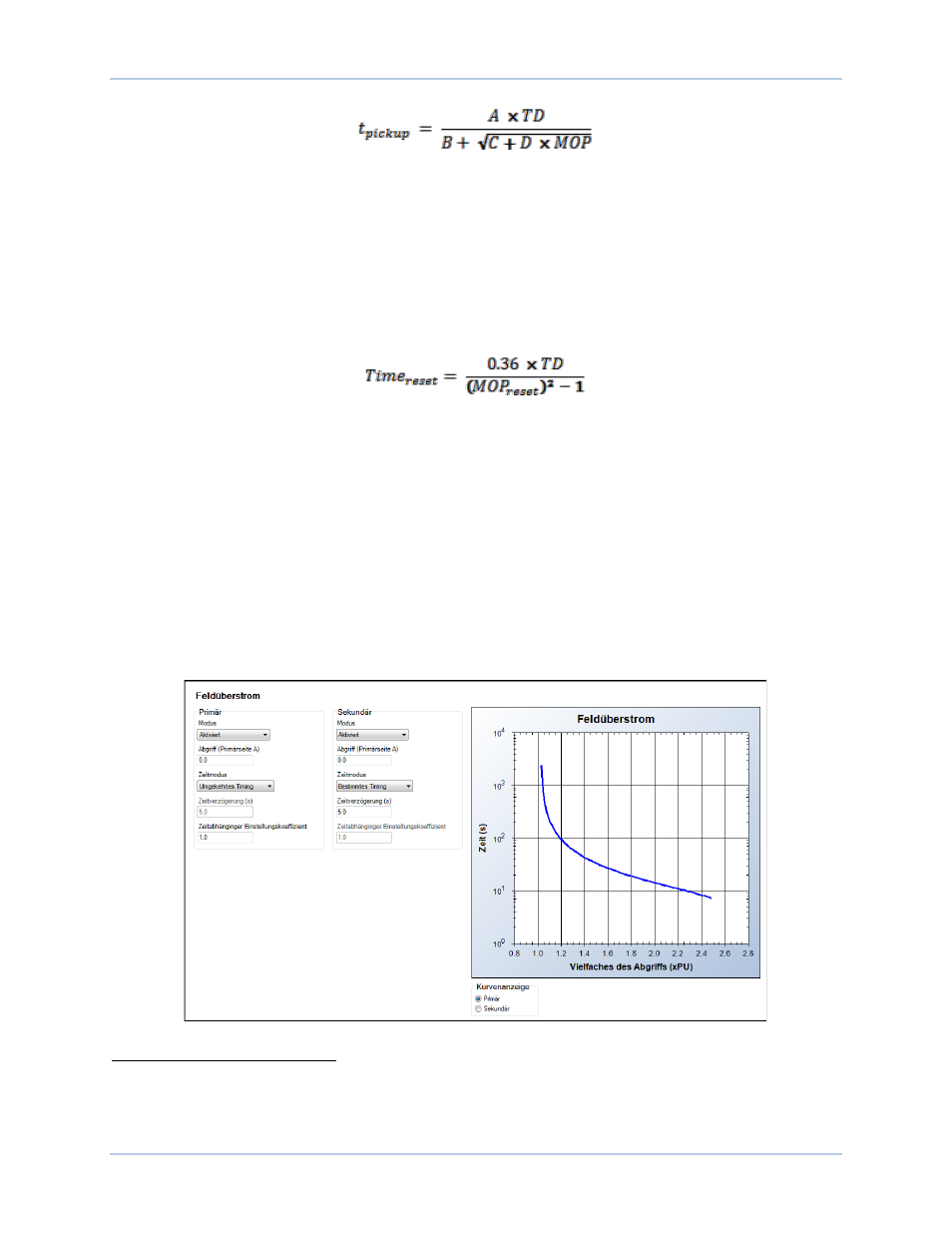

Gleichung 9. Abhängiger Feldüberstrom Abgriff
Wobei:
t
Abgriff
= Zeit bis Abgriff in Sekunden
A
= -95,908
B
= -17,165
C
= 490,864
D
= -191,816
TD
= Einstellung für zeitabhängigen Einstellungskoeffizient <0,1 ; 20>
MOP = Vielfaches des Abgriffs <1,03 ; 205>
Gleichung 10. Abhängiger Feldüberstrom Rücksetzen
Wobei:
Zeit
reset
= maximale Zeit bis zum Zurücksetzen in Sekunden
TD
= Einstellung für zeitabhängigen Einstellungskoeffizient <0,1 ; 20>
MOP
reset
= Vielfaches des Abgriffs <1,03 ; 205>
Primäre und sekundäre Einstellungsgruppen bieten zusätzliche Steuerungsmöglichkeiten für zwei
ausgeprägte Zustände beim Betrieb der Maschine.
Feldüberstromschutz kann aktiviert oder deaktiviert werden
E
, ohne die Einstellungen für den Abgriff und
die Zeitverzögerung zu verändern. Elemente für Feldüberstromabgriff und -auslösung in BESTLogicPlus
können in einem Logikschema verwendet werden, um als Reaktion auf den Zustand
Korrekturmaßnahmen zu initiieren. Die BESTCOMSPlus
®
Einstellungen für Feldüberstrom werden in
Abbildung 37 gezeigt. Ein Diagramm der Einstellungskurve für Feldüberstrom wird in BESTCOMSPlus
®
angezeigt. Das Diagramm kann die primären oder sekundären Einstellungskurven anzeigen.
Abbildung 37. Einstellungen zum Feldüberstromschutz
A
Feldüberstrom Abgriff (A): Einstellbar von 0 bis 22 Adc in Schritten von 0,1 Adc.
B
Zeitmodus: Wählen Sie Bestimmte Zeitsteuerung oder Abhängige Zeitsteuerung.
C
Feldüberstrom Zeitverzögerung (s): Einstellbar von 0 oder 5 bis 60 Sekunden in Schritten von 0,1
Sekunden.
