Serieller Anschluss (X31)
Der serielle Anschluss V.24/RS-232-C befindet sich an der Geräte-
Rückseite. An diese Daten-Schnittstelle lassen sich folgende Geräte
anschließen:
 Drucker mit serieller Daten-Schnittstelle
 Personal-Computer (PC) mit serieller Daten-Schnittstelle
An den seriellen Anschluss können Sie einen Drucker oder einen
Computer anschließen. So können Sie Bearbeitungsprogramme oder
Konfigurations-Dateien zu einem Drucker oder Computer übertragen
oder externe Aufträge, externe Schlüsselwörter,
Bearbeitungsprogramme und Konfigurations-Dateien von einem
Computer empfangen.
Bei Funktionen, die die Datenübertragung unterstützen, zeigt die
Positionsanzeige die Softkeys IMPORT/EXPORT am Bildschirm an.

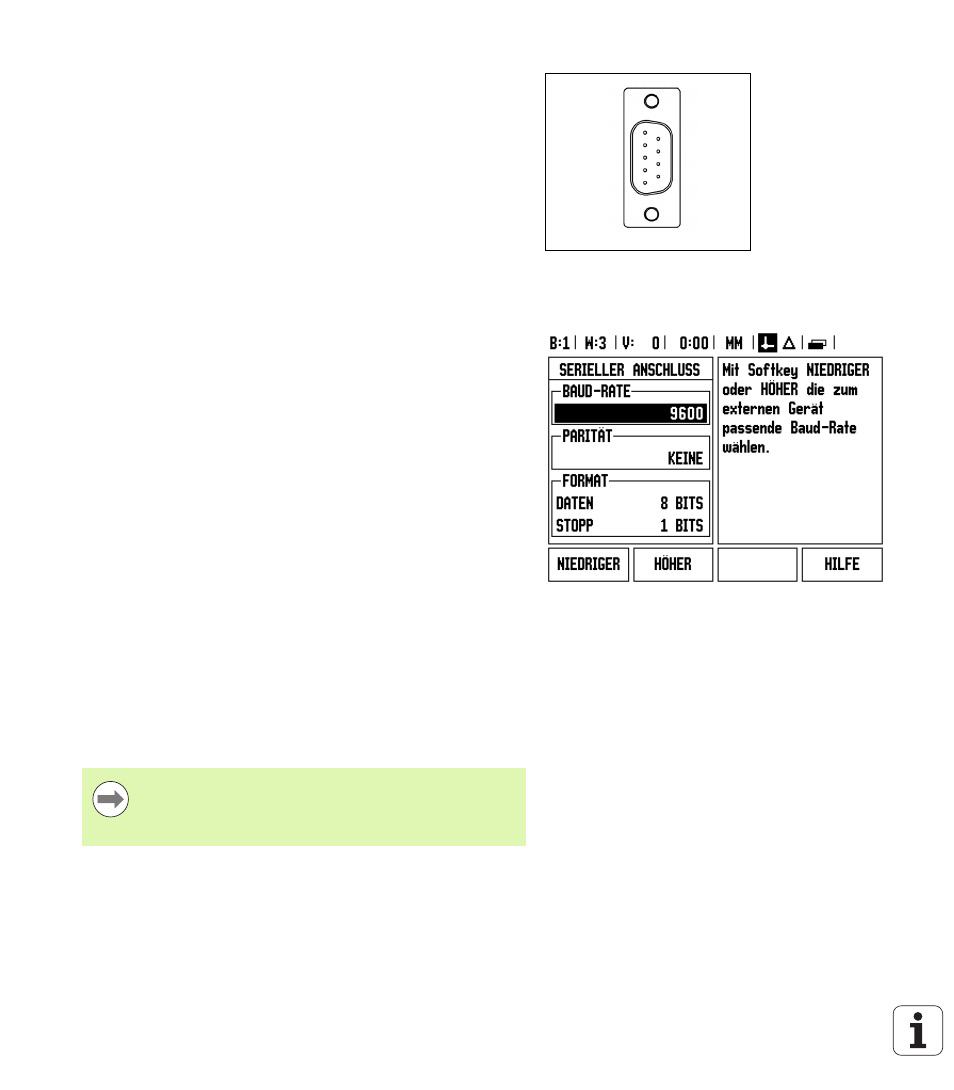

 Das Feld Baud-Rate setzen Sie mit den Softkeys NIEDRIGER und
HÖHER auf 300, 600, 1 200, 2 400, 9 600, 19 200 38 400 57 600
oder 115 200.
 Das Feld Parität können Sie mit den zur Verfügung stehenden
Softkeys auf KEINE, GERADE oder UNGERADE setzen.
 Die Datenbits im Feld FORMAT setzen Sie mit den verfügbaren
Softkeys auf den Wert 7 oder 8.
 Das Feld STOPP-BITS können Sie mit den verfügbaren Softkeys auf
den Wert 1 oder 2 setzen.
 Wählen Sie JA im Feld ZEILENVORSCHUB, falls bei dem externen
Gerät auf Wagen-Rücklauf ein Zeilenvorschub folgen muss.
 Das Feld AUSGABE-ENDE gibt die Anzahl von Wagen-Rückläufen
an, die am Ende einer Übertragung gesendet wird. Das Ausgabe-
Ende, für das zunächst der Wert 0 vorgegeben ist, kann mit den
numerischen Tasten auf einen positiven Integerwert (0 - 9) gesetzt
werden.
Die Voreinstellungen sind hier dargestellt.
Die Einstellungen für den seriellen Anschluss bleiben nach dem
Ausschalten der Positionsanzeige erhalten. Zum Aktivieren oder
Deaktivieren des seriellen Anschlusses gibt es keinen Parameter.
Daten werden nur zum seriellen Anschluss übertragen, wenn das
externe Gerät empfangsbereit ist. Informationen zum Anschluss der
Kabel und zur Pin-Belegung finden Sie im Abschnitt Daten-
Schnittstelle.
Wenn Sie Daten zu einem Drucker mit serieller Schnittstelle
übertragen wollen, drücken Sie den Softkey IMPORT/EXPORT. Die
Daten werden im ASCII-Text-Format übertragen und können sofort
ausgedruckt werden.
Die Datenübertragung erfolgt in der folgenden Reihenfolge:
Start-Bit, sieben Daten-Bits, Paritäts-Bit (gerade Parität),
zwei Stop-Bits. Es handelt sich hierbei um die
Voreinstellung.
