ND 780
21
I - 2 Bedienung des ND 780
Hinweise zur Dateneingabe
Mit den numerischen Tasten geben Sie Zahlen in die Felder ein.
Mit der Taste ENTER bestätigen Sie die in einem Feld
vorgenommene Eingabe und kehren zum vorherigen Bildschirm
zurück.
Drücken Sie die Taste C, wenn Sie Einträge oder Fehlermeldungen
löschen oder zum vorherigen Bildschirm zurückkehren wollen. Eine
Ausnahme gibt es: In der Tabelle für die nichtlineare Fehlerkorrektur
dient die Taste C zum Speichern der Dateneingabe.
SOFTKEYS zeigen die diversen Fräs- oder Drehfunktionen an. Diese
Funktionen wählen Sie, indem Sie die Softkey-Taste direkt unter
dem jeweiligen Softkey drücken. Die Softkey-Funktionen sind auf
drei Bildschirm-Seiten aufgeteilt, die Sie mit der NACH-LINKS-
/NACH-RECHTS-Taste aufrufen (siehe unten).
Mit der NACH-LINKS-/NACH-RECHTS-Taste blättern Sie durch die
drei Bildschirmseiten mit den verfügbaren Softkey-Funktionen. Die
Seite, auf der Sie sich gerade befinden, wird in der Statusleiste oben
am Bildschirm angezeigt.
Mit der NACH-OBEN-/NACH-UNTEN-Taste bewegen Sie den
Cursor zwischen den Feldern einer Eingabemaske und den
Menüpunkten eines Menüs. Wenn der Cursor den letzten
Menüpunkt eines Menüs erreicht hat, springt er automatisch an den
Anfang des Menüs zurück.
Allgemeine Übersicht

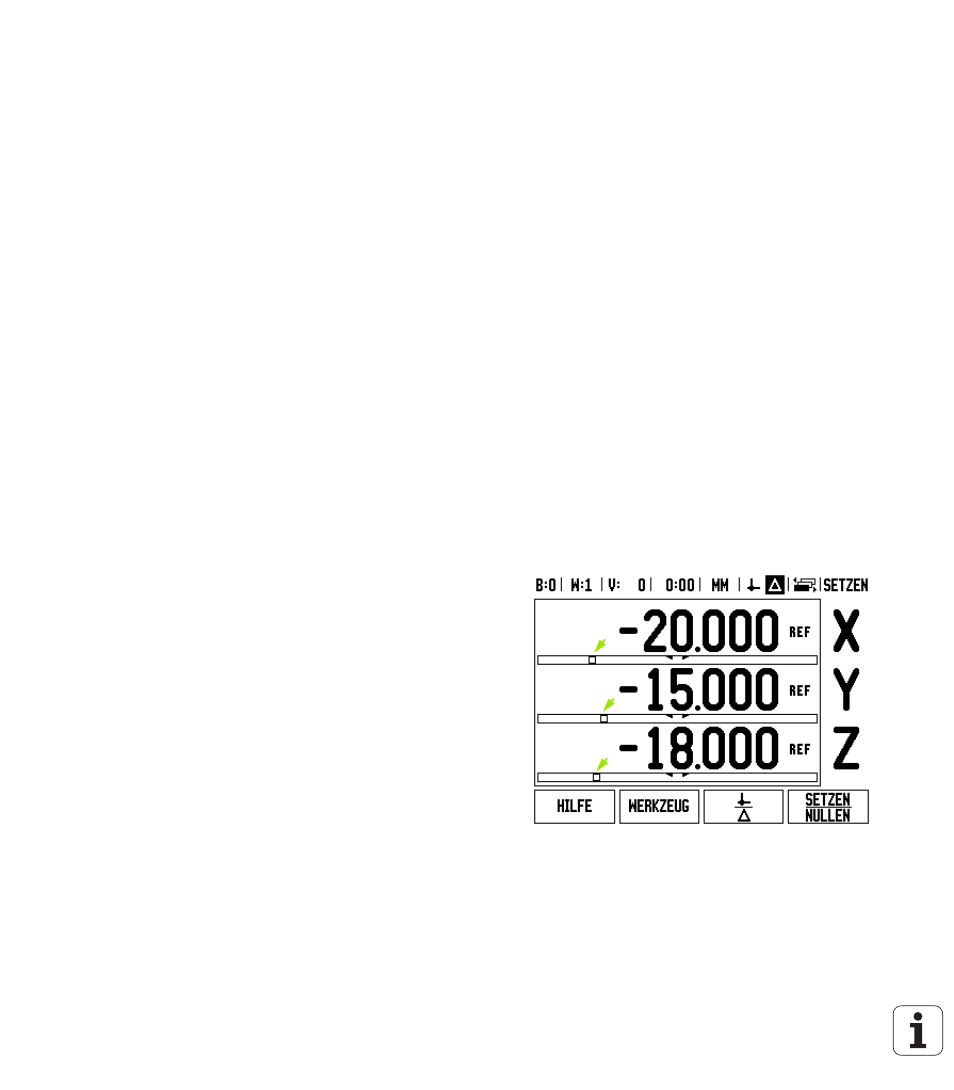

Grafische Positionierhilfe
Beim „Fahren auf Null“ (in der Betriebsart Restweg) unterstützt Sie
die ND 780, indem er eine grafische Positionierhilfe einblendet.
Die ND 780 blendet die grafische Positionierhilfe in einem schmalen
rechteckigen Kasten unter der Achse ein, die Sie auf Null fahren. Zwei
dreieckige Marken in der Mitte des Kastens symbolisieren die
angefahrene Soll-Position.
Ein kleines Quadrat symbolisiert den Achsschlitten. Während Sie die
Achse zur Sollposition oder von ihr weg verfahren, erscheint im
Quadrat ein Richtungspfeil. Das Quadrat selbst bewegt sich erst,
wenn der Achsschlitten sich in der Nähe der Soll-Position befindet.
Einrichten der grafischen Positionierhilfe: siehe Seite 29 im Menü
BEARBEITUNG EINRICHTEN.
