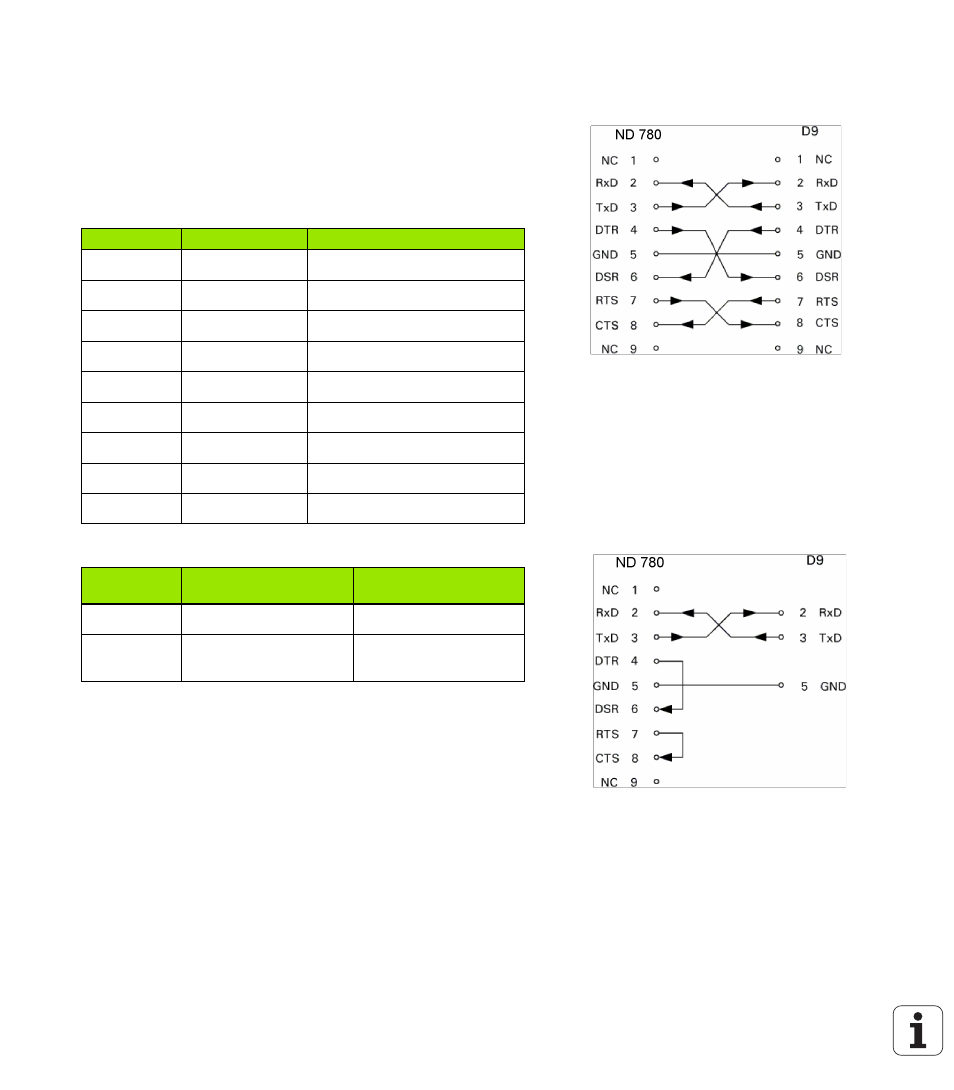

Verdrahtung der Anschlusskabel
Die Verdrahtung der Anschlusskabel hängt vom anzuschließenden
Gerät ab (siehe Technische Dokumentation zum externen Gerät).
Volle Verdrahtung
Die Kommunikation zwischen dem ND 780 und Ihrem PC ist nur
möglich, wenn sie über ein serielles Kabel miteinander verbunden
sind.
Pin-Belegung
Signal
Pin Belegung Funktion
1 Nicht belegt
3 TXD – Sendedaten
2 RXD – Empfangsdaten
7 RTS – Sendeanforderung
8 CTS – Bereit zum Senden
6 DSR – Übermittlungseinheit bereit
5 SIGNAL GND – Signalmasse
4 DTR – Datenendgerät bereit
9 Nicht belegt
Signal Signalpegel
„1“= „aktiv“ Signalpegel
„0“ = „nicht aktiv“
TXD, RXD - 3 V bis - 15 V + 3 V bis +15 V
RTS, CTS
DSR, DTR
+ 3 V bis +15 V - 3 V bis - 15 V
