48
I Benutzer-Anleitung
I - 3 F
unktionen für die F
räsbearbeit
ung

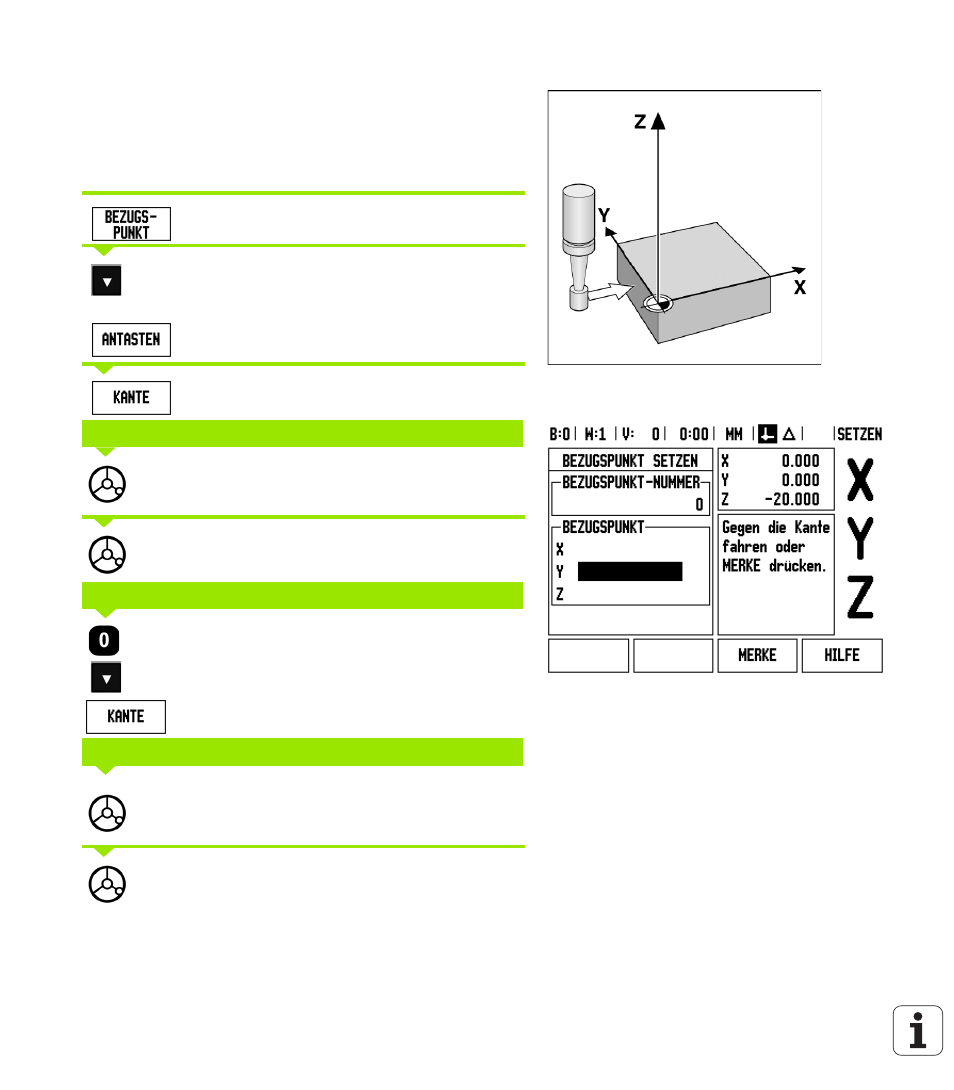

Beispiel: Werkstück-Kanten antasten und Eckpunkt als Bezugspunkt
setzen.
Bezugspunkt-Achse:
X = 0 mm
Y = 0 mm
Die Koordinaten des Bezugspunkts können durch Antasten von
Kanten oder Oberflächen ermittelt und als Bezugspunkte
übernommen werden.
BEZUGSPUNKT drücken.
Neuen Bezugspunkt wählen oder den Cursor mit der
NACH-UNTEN-Taste auf das Feld X-ACHSE
bewegen.
Softkey ANTASTEN drücken.
Softkey KANTE drücken.
Kantentaster gegen die Werkstück-Kante fahren, bis
Lämpchen im Taster aufleuchten.
Kantentaster von der Werkstück-Kante wegfahren.
Die Positionsanzeige gibt den Wert 0 für die
Koordinate vor. Gewünschte Koordinate der
Werkstück-Kante eingeben, z.B. X = 0 mm, und
die NACH-UNTEN-Taste drücken.
Softkey KANTE drücken.
Kantentaster gegen die Werkstück-Kante fahren, bis
Lämpchen im Taster aufleuchten.
Kantentaster von der Werkstück-Kante wegfahren.
ANTASTEN IN X-ACHSE
WERT FÜR X EINGEBEN = 0
ANTASTEN IN X-ACHSE
