ND 780
119
II - 1
0 Zubehör

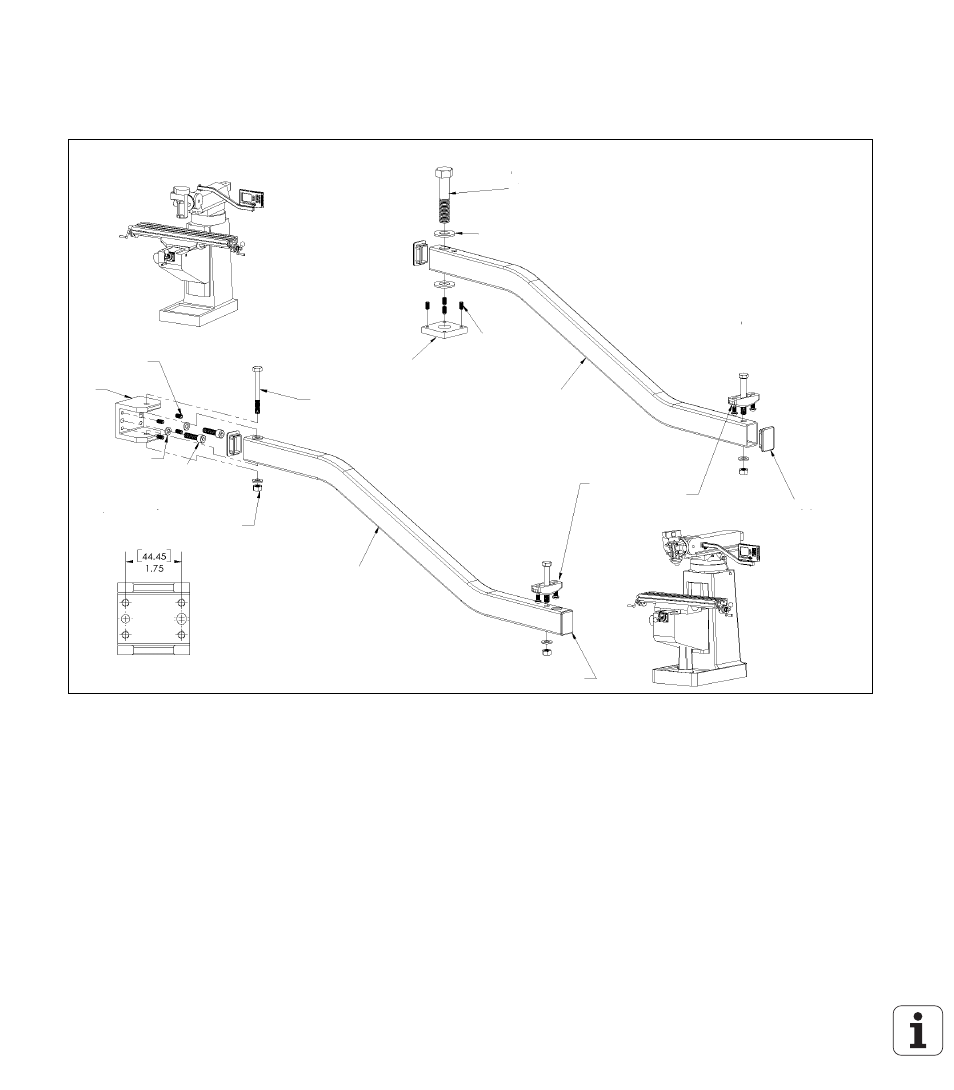

ND 780 Montageanleitung
Universal-Montagearm
lD 382 929-01
Dreh-/Kippgelenk
Abschlusskappe
Arm
Winkel
Unterlegscheibe
Sicherungsmutter (Sechskant) M8
5/8“ Unterlegscheibe (2)
Montageplatte
Arm
Abschlusskappe
Sechskantschraube 5/8-11 x 3“
Sechskantschraube 5/8-2“ x 1/2-13 x .8“
Sechskantschraube M16 x 75 mm
Sechskantschraube M14 x 75 mm
M6 x 12 mm
Gewindestift mit
Innensechskant (4)
Schraube mit Innensechskant (2)
M6 x 30 mm oder
Schraube mit Innensechskant (2)
1/4-20 x 1-1/4“
Gewindestift mit Innensechskant (4) M6 x 12 mm
Sechskantschraube
M8 x 70 mm
Vorderansicht des Winkels
