I Benutzer-Anleitung
I - 2 Bedienung des ND 780
SPIEGELN
Kantentaster (nur für die Anwendung Fräsen)
In dieser Eingabemaske setzen Sie den Durchmesser- und
Längenversatz des Kantentasters. Für beide Eingaben gilt die am
Bildschirm angezeigte Maßeinheit.
 Den Durchmesser und die Länge geben Sie mit den numerischen
Tasten ein. Dabei muss der Durchmesser größer als Null sein. Die
Länge wird mit negativem oder positivem Vorzeichen eingegeben.
 Die Maßeinheit für die Maße des Kantentasters wählen Sie per
Softkey.
Die Einstellungen für den Kantentaster bleiben nach dem Ausschalten
der Positionsanzeige erhalten.

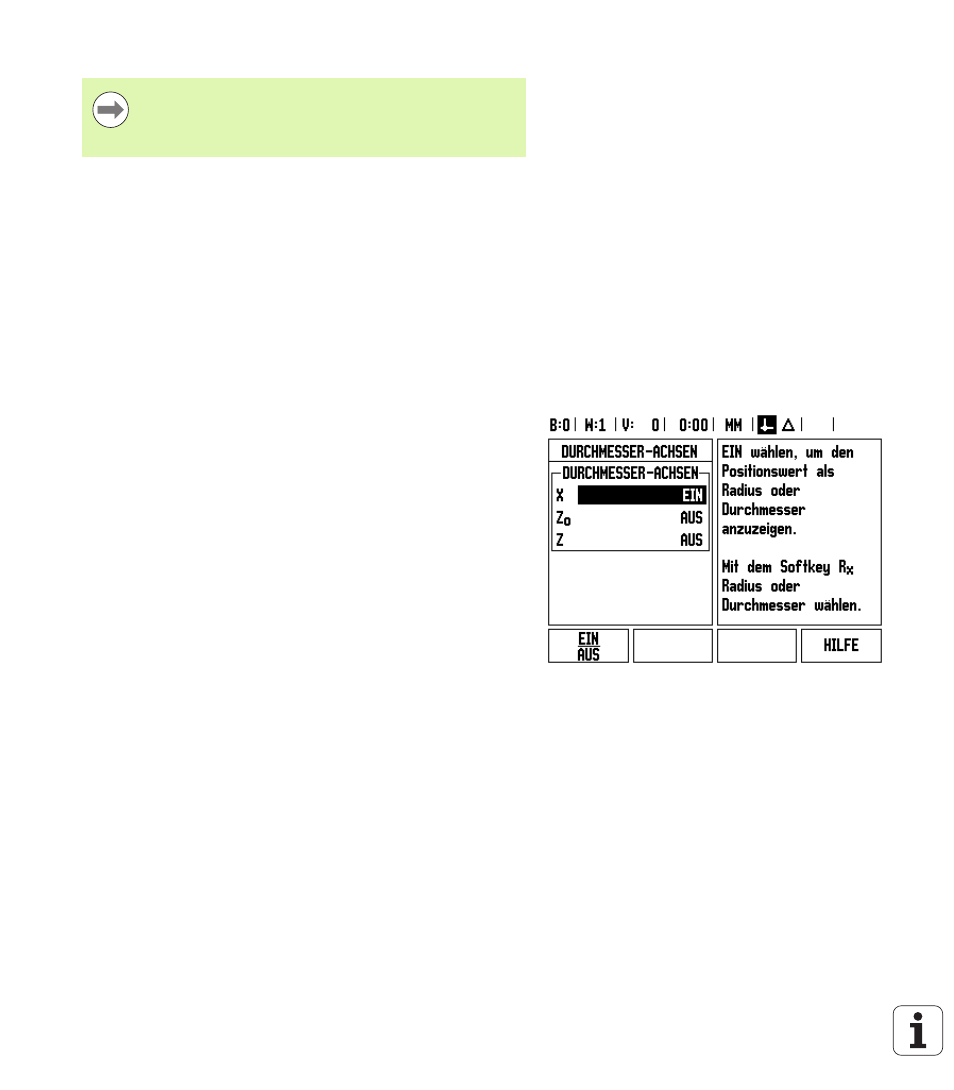

Durchmesser-Achsen
Mit der Funktion DURCHMESSER-ACHSEN geben Sie die Achsen an,
deren Positionswerte als Radius oder Durchmesser angezeigt
werden. Wählen Sie EIN, um den Positionswert der Achse als
Durchmesser anzuzeigen. Wenn Sie AUS wählen, ist die Funktion
Radius/Durchmesser deaktiviert. Radius-/Durchmesserfunktion bei
Drehbearbeitungen: siehe Seite 81.
 Wählen Sie DURCHMESSER-ACHSEN und bestätigen Sie mit
ENTER.
 Der Cursor steht jetzt im Feld X-Achse. Drücken Sie den Softkey
EIN/AUS zum Aktivieren oder Deaktivieren der Funktion, je
nachdem, wie Sie diese Achse definieren wollen.
 Bestätigen Sie mit ENTER.
Mit dem Maßfaktor –1,00 erhalten Sie ein Spiegelbild Ihres
Werkstücks. Sie können ein Werkstück gleichzeitig
spiegeln und maßstäblich vergrößern/verkleinern (siehe
Seite 65).
