HEIDENHAIN ND 780 - Handbuch (Seite 57)

ND 780
57
I - 3 F
u
nktionen für die F
räsbearbeit
ung
Inkrementalwert setzen

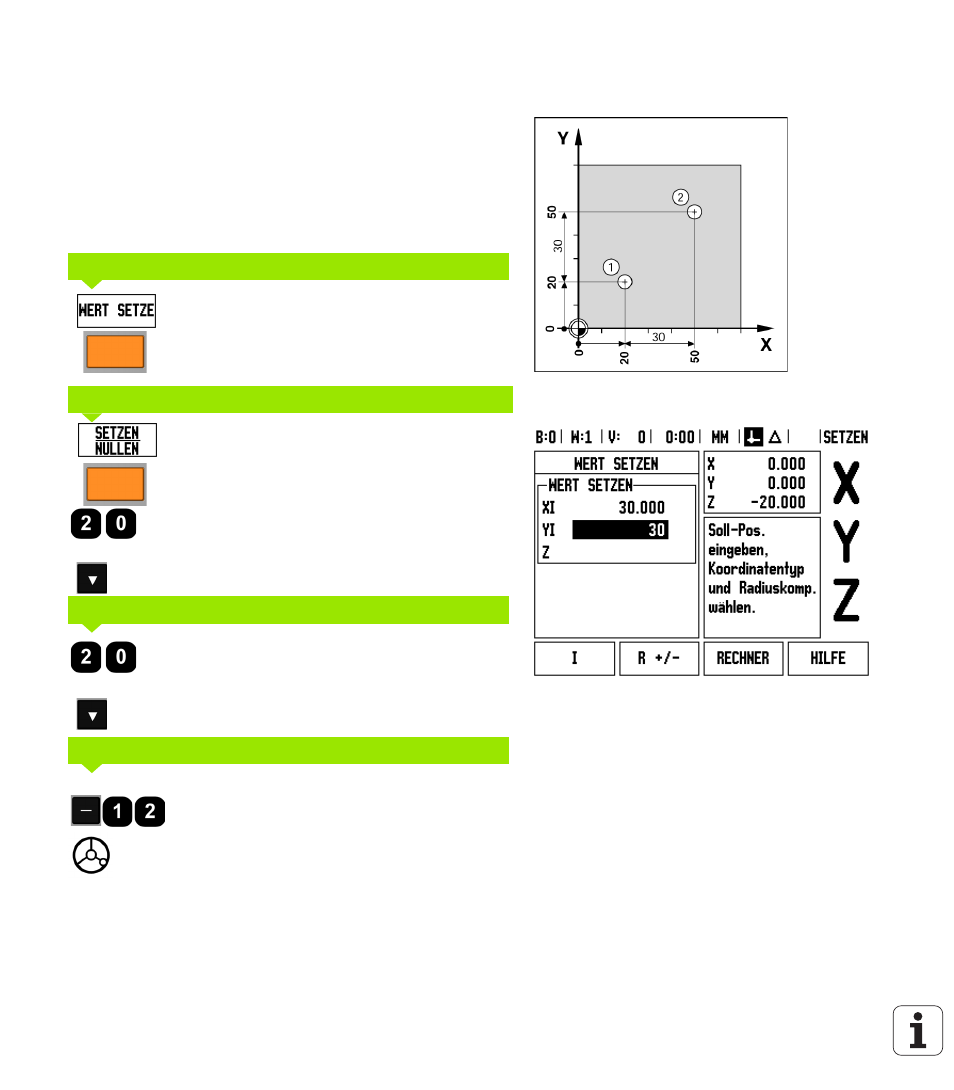

Beispiel: Bohren durch „Fahren auf Null“ mit inkrementaler
Positionierung.
Geben Sie die Koordinaten als Inkrementalmaße ein. Sie sind hier und
am Bildschirm mit einem I gekennzeichnet. Bezugspunkt ist der
Werkstück-Nullpunkt.
Bohrung
1
bei X = 20 mm / Y = 20 mm
Abstand Bohrung
2
von Bohrung
1
: XI = 30 mm / YI = 30 mm
Bohrtiefe: Z = -12 mm
Betriebsart: RESTWEG
Softkey WERT SETZEN drücken.
Achstaste X drücken.
Softkey SETZEN/NULLEN drücken, um den Modus
SETZEN zu aktivieren.
Achstaste X drücken.
Positions-Sollwert für Bohrung 1 eingeben:
X = 20 mm und sicherstellen, dass die
Werkzeugradius-Korrektur nicht aktiv ist.
NACH-UNTEN-Taste drücken.
Positions-Sollwert für Bohrung 1 eingeben:
Y = 20 mm und sicherstellen, dass die
Werkzeugradius-Korrektur nicht aktiv ist.
NACH-UNTEN-Taste drücken.
Positions-Sollwert für die Bohrtiefe eingeben:
Z = -12 mm. Mit ENTER bestätigen.
Bohrung
1
bohren: X-, Y- und Z-Achse auf
Anzeigewert Null fahren. Das Kästchen der
grafischen Positionierhilfe ist zwischen den Marken
zentriert.
Bohrer freifahren.
POSITIONS-SOLLWERT
- ALTERNATIVE -
POSITIONS-SOLLWERT
POSITIONS-SOLLWERT
