Werkzeugradius-Korrektur

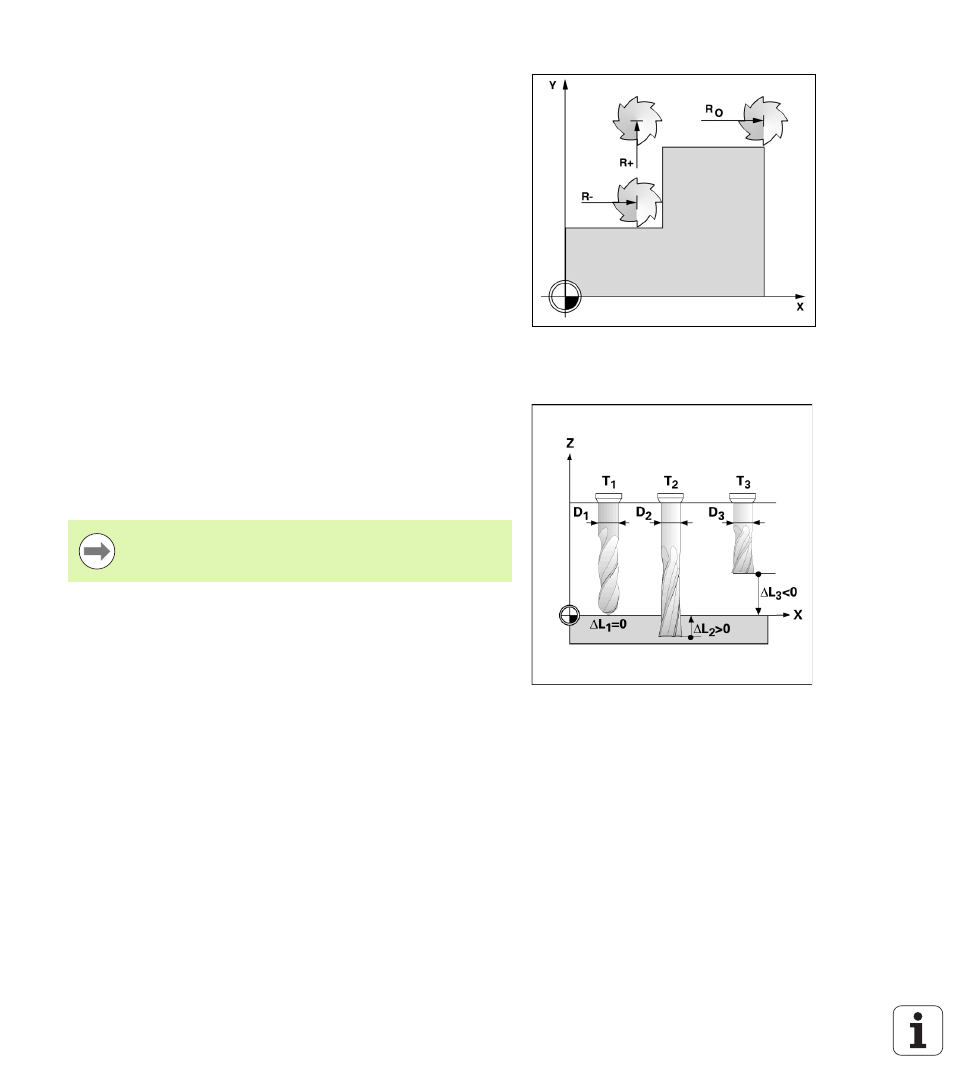

Die ND 780 verfügt über eine Funktion zur Werkzeugradius-Korrektur.
Diese ermöglicht es Ihnen, Zeichnungsmaße direkt einzugeben. Die
ND 780 zeigt bei der Bearbeitung automatisch einen Fahrweg an, der
um den Werkzeug-Radius verlängert (R+) oder verkürzt (R–) ist.
Nähere Informationen: Siehe „Softkey WERT SETZEN” auf Seite 81
Vorzeichen für die Längendifferenz
Δ
L
Das Werkzeug ist länger als das Referenz-Werkzeug: Δ L > 0 (+)
Das Werkzeug ist kürzer als das Referenz-Werkzeug: Δ L <0 (–).
Den Längenversatz können Sie, sofern bekannt, eingeben oder ihn
vom ND 780 automatisch eintragen lassen. Im nachfolgenden Beispiel
zur Verwendung der Werkzeugtabelle finden Sie nähere Hinweise
zum Softkey LÄNGE LERNEN.
Als Werkzeug-Länge geben Sie die Längendifferenz Δ L
zwischen Werkzeug und Referenzwerkzeug ein. Das
Werkzeug T1 ist das Referenz-Werkzeug.
