ND 780

63

I - 3 F

u

nktionen für die F

räsbearbeit

ung

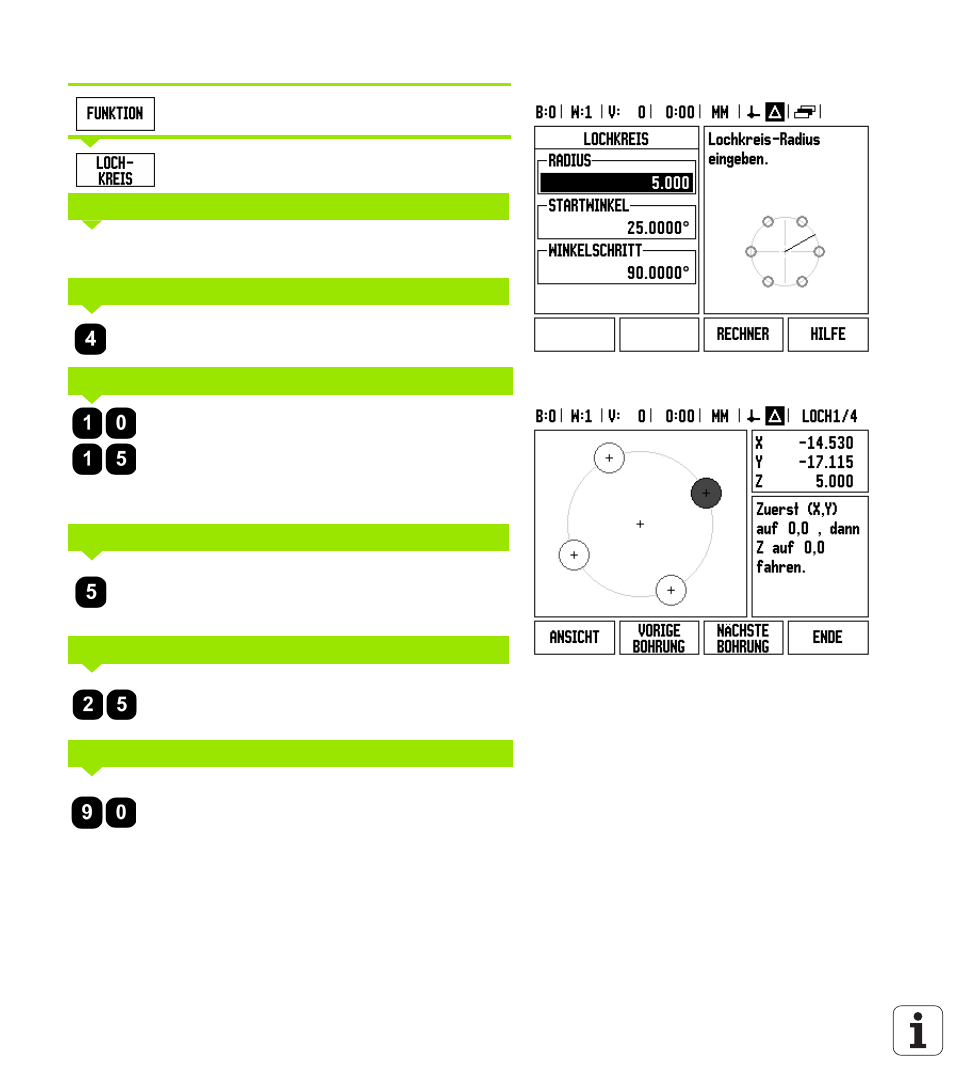

1. Schritt: Daten eingeben

Softkey SONDERFUNKTIONEN drücken.

Softkey LOCHKREIS. drücken.

Lochkreis-Typ ein (Vollkreis) eingeben. Cursor auf das
nächste Feld bewegen.

Anzahl der Bohrungen eingeben (4).

X- und Y-Koordinate des Lochkreis-Mittelpunkts
eingeben.

(X = 10), (Y = 15). Cursor auf das nächste Feld
bewegen.

Lochkreis-Radius eingeben (5).

Startwinkel eingeben (25°).

Winkelschritt eingeben (90°, nur editierbar bei
Eingabe eines Kreis-Segments).

MUSTER-TYP

LOCHANZAHL

KREISMITTE

RADIUS

STARTWINKEL

WINKELSCHRITT
