86
II Technische Information
II - 1 Montag
e und elektr
isc
her Ansc
hluss
Messgeräte anschließen
Die ND 780 arbeitet mit HEIDENHAIN Längen- und
Winkelmessgeräten mit sinusförmigen Ausgangssignalen (11 µA
SS
oder 1 V
SS
). Die Messsystem-Anschlüsse an der Gehäuse-Rückseite
sind mit X1, X2 und X3 bezeichnet.
Die Anschlusskabel dürfen bis zu 30 m (100 ft.) lang sein.

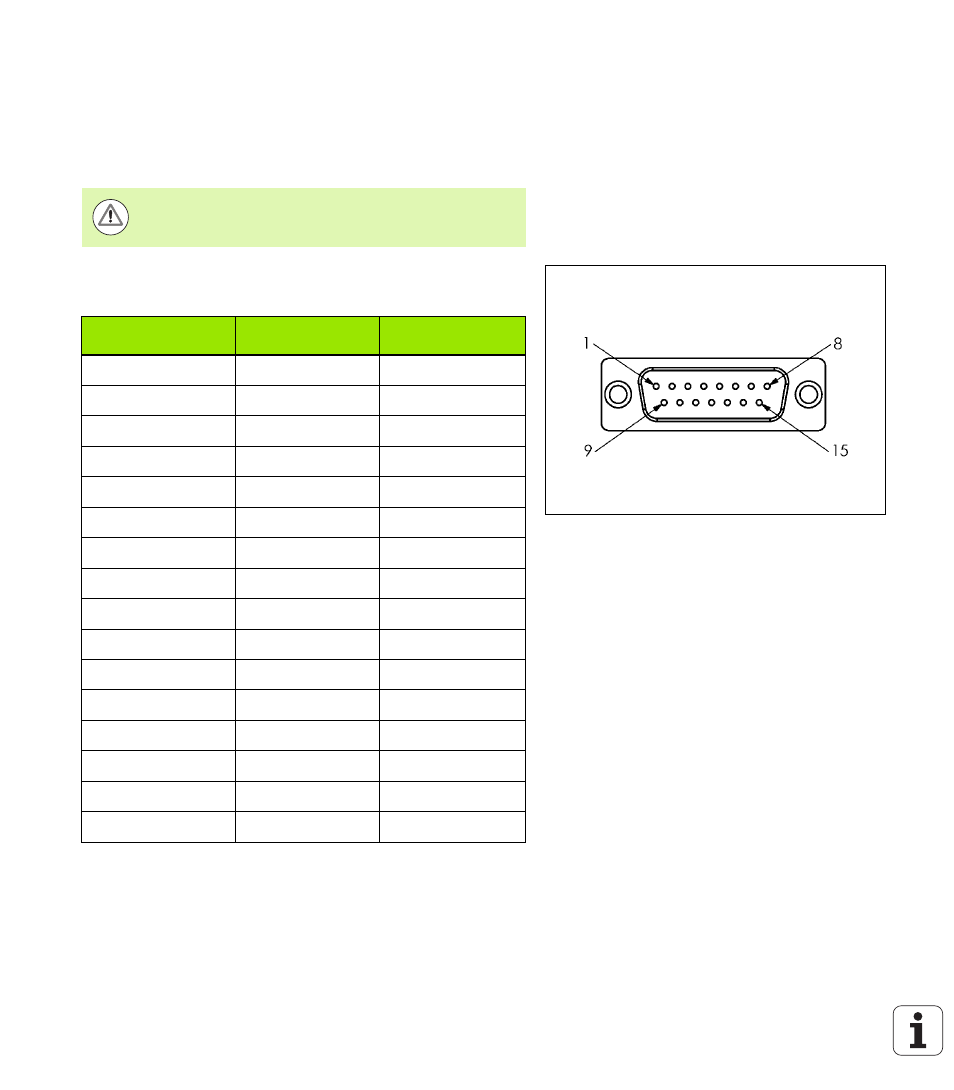

Pin-Belegung der Messgerät-Eingänge
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen!
Sub-D Stecker,
15-polig
Eingangssignal
11 µA
SS
Eingangssignal
1 V
SS
1
DC 5 V
DC 5 V
2
0 V
0 V
3
I1 +
A+
4
I1 -
A-
5
/
/
6
I2 +
B+
7
I2 -
B-
8
/
/
9
/
DC 5 V Sensor
10
I0 +
R+
11
/
0 V Sensor
12
I0 -
R-
13
Innenschirm
/
14
/
/
15
/
/
Gehäuse
Außenschirm
