I - 2 Bedienung des ND 780
Messwert-Ausgabe
Mit der Funktion Messwert-Ausgabe lassen sich die aktuellen
Anzeigewerte oder die beim Antasten ermittelten Werte über die
serielle Schnittstelle übertragen. Die Ausgabe der aktuellen
Anzeigewerte wird über ein externes Hardware-Signal oder einen
Befehl (Strg B) aktiviert, der über die serielle Schnittstelle übertragen
wird.
In der Eingabemaske MESSWERT-AUSGABE wird die Datenausgabe
während des Antastvorgangs aktiviert (EIN) oder deaktiviert (AUS) und
die Option ANZEIGE STOPPEN definiert.
 Sie können die Messwert-Ausgabe (nur für die Anwendung Fräsen)
entweder einschalten (EIN) oder ausschalten (AUS). Bei
AKTIVIERTER Messwert-Ausgabe werden die Daten ausgegeben,
sobald der Antastvorgang abgeschlossen ist.
 Anzeige stoppen – Optionen:
 AUS – Messwert-Ausgabe ist ohne Einfluss auf die Bildschirm-
Anzeige.
 MITLAUFEND – die Bildschirm-Anzeige wird bei Messwert-
Ausgabe gestoppt. Sie bleibt gestoppt, solange der Schalteingang
aktiv ist.
 GESTOPPT – Anzeige ist gestoppt und wird mit jeder neuen
Messwert-Ausgabe aktualisiert.
Für Informationen zur Zeichenausgabe, siehe Kapitel „Messwert-
Ausgabe“.
Grafische Positionierhilfe

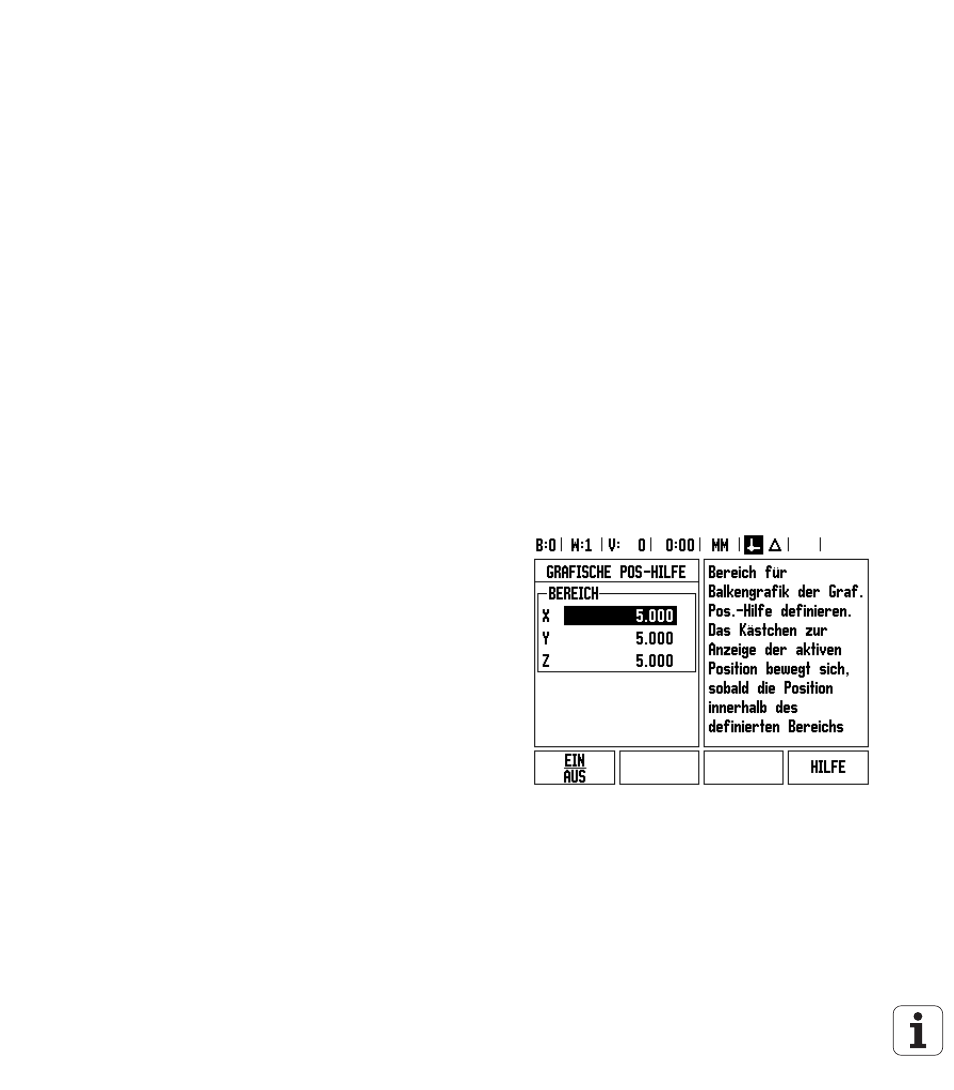

In der Eingabemaske GRAFISCHE POS-HILFE konfigurieren Sie die
Balkengrafik, die im Restwegmodus unter den Positionswerten der
Achsen angezeigt wird. Für jede Achse gibt es einen eigenen Bereich.
 Die grafische Positionierhilfe aktivieren Sie entweder mit dem
Softkey EIN/AUS oder Sie geben die Werte für die Achsen mit den
numerischen Tasten ein. Das Kästchen zur Anzeige der aktiven
Position bewegt sich, sobald die Position innerhalb des definierten
Bereichs liegt.
Statusleiste
Die Statusleiste befindet sich am oberen Bildschirmrand und zeigt den
aktiven Bezugspunkt, das Werkzeug, den Vorschub, die Stoppuhr und
die Seitenanzahl an.
 Wählen Sie mit dem Softkey EIN/AUS die Einstellungen aus, die Sie
anzeigen wollen.
