Lochreihen
Erforderliche Daten:
Lochreihen-Typ (Lochmatrix oder Lochrahmen).
Erste Bohrung (1. Bohrung des Lochmusters)
Anzahl der Bohrungen pro Reihe (Lochanzahl in jeder Lochreihe)
Abstand der Bohrungen auf der Reihe (Abstand oder Versatz
zwischen den einzelnen Bohrungen der Reihe)
Winkel (Neigungswinkel des Lochmusters)
Tiefe (Endtiefe für das Bohren in der Werkzeug-Achse)
Anzahl der Lochreihen (Anzahl der Lochreihen im Lochmuster)
Abstand der Lochreihen (Abstand der einzelnen Lochreihen
voneinander)

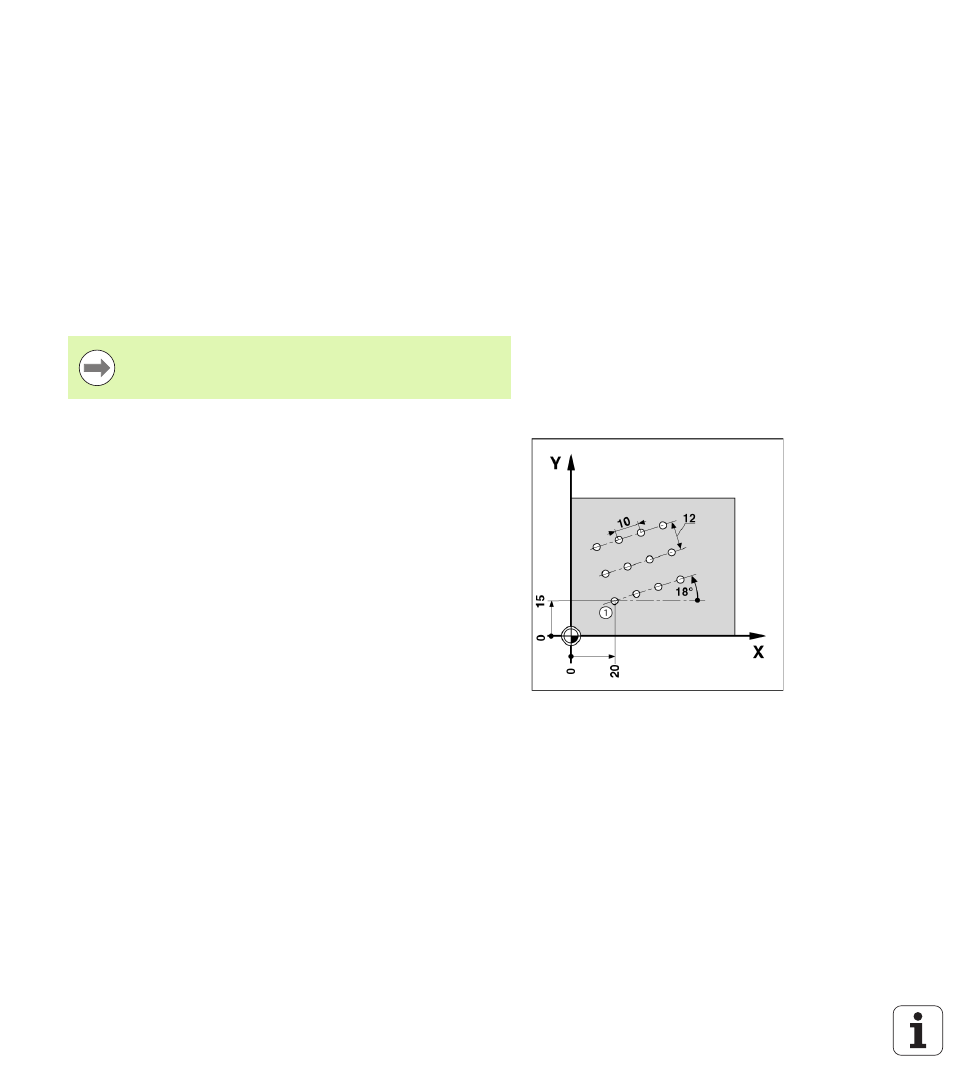

Beispiel: Lochreihe eingeben und ausführen
Lochreihen-Typ: Lochmatrix
Erste X-Koordinate der Bohrung: X = 20 mm
Erste Y-Koordinate der Bohrung: Y = 15 mm
Anzahl der Bohrungen je Reihe: 4
Bohrungsabstand: 10 mm
Neigungswinkel: 18°
Bohrtiefe: –2
Anzahl der Reihen: 3
Abstand der Reihen: 12 mm
Eine Lochreihe kann durch Eingabe eines negativen
Abstands gespiegelt und durch Festlegung eines Winkels
von 180° gedreht werden.
