HEIDENHAIN ND 780 - Handbuch (Seite 27)

ND 780
27
I - 2 Bedienung des ND 780
Parameter des Menüs BEARBEITUNG
EINRICHTEN
Mit der NACH-UNTEN/NACH-OBEN-Taste wählen Sie die
gewünschten Parameter aus und drücken ENTER, um diese
anzuzeigen und zu bearbeiten.
Einheiten
In der Eingabemaske MAßEINHEIT legen Sie die Maßeinheit und
Formate fest, mit denen Sie arbeiten möchten. Wenn Sie die
Positionsanzeige einschalten, sind diese Einstellungen wirksam.

ZOLL/MM – Messwerte werden in der Maßeinheit eingegeben und
angezeigt, die Sie im Feld LÄNGE angegeben haben. Drücken Sie
den Softkey ZOLL/MM, um zwischen Zoll oder Millimeter zu
wählen. Sie können die Maßeinheit auch mit dem Softkey
ZOLL/MM WÄHLEN. Dies kann sowohl in der Betriebsart Istwert
als auch Restweg geschehen.

Dezimalwert oder Bogenmaß – im Feld WINKEL wird die Anzeige
und Eingabe der Winkel definiert. Wählen Sie mit dem Softkey
zwischen DEZIMALWERT oder BOGENMAß

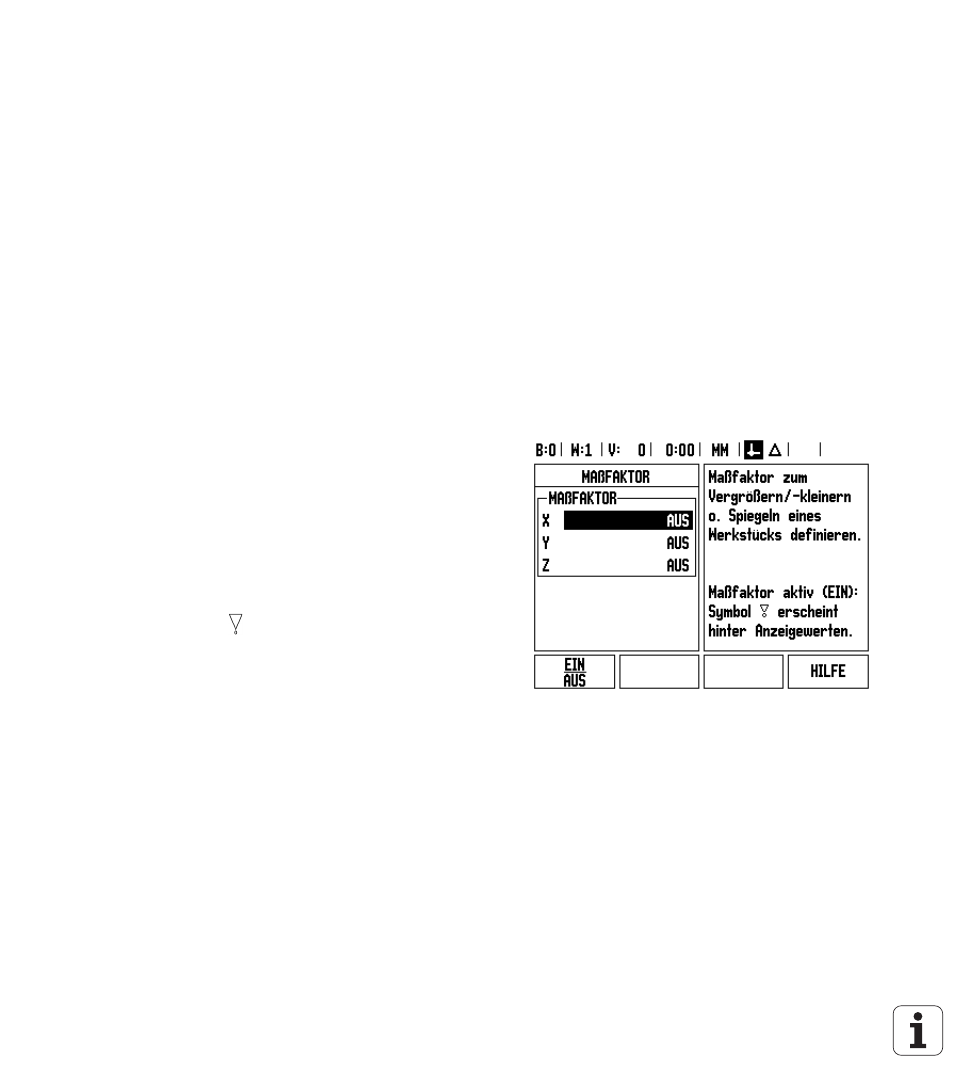

Maßfaktor
Der Maßfaktor dient zum Verkleinern oder Vergrößern eines
Werkstücks. Alle Bewegungen des Messgeräts werden mit dem
Maßfaktor multipliziert. Mit dem Maßfaktor 1,0 wird ein Werkstück
erstellt, das dieselbe Größe hat wie in der Zeichnung angegeben.
 Mit den numerischen Tasten geben Sie eine Zahl ein, die größer als
Null ist. Diese Zahl kann im Bereich von 0,1000 bis 10,000 liegen.
Die Eingabe eines negativen Werts ist ebenfalls zulässig.
 Die Einstellungen für den Maßfaktor bleiben nach dem Ausschalten
der Positionsanzeige erhalten.

Wenn Sie einen anderen Wert als 1 für den Maßfaktor einstellen,
erscheint das Symbol für den Maßfaktor hinter den
Anzeigewerten.

Mit dem Softkey EIN/AUS können Sie den aktiven Maßfaktor
deaktivieren.
