Lochkreis und Lochreihe (Fräsen)
In diesem Abschnitt sind die Funktionen für Lochkreis und Lochreihe
beschrieben.
Sie wählen in der Betriebsart RESTWEG die gewünschte Lochmuster-
Funktion per Softkey und geben die erforderlichen Daten ein. Diese
Daten können Sie in der Regel problemlos aus der Werkstück-
Zeichnung entnehmen (z.B. Bohrtiefe, Anzahl der Bohrungen, etc.).
Die ND 780 berechnet die Lage aller Bohrungen und zeigt das
Lochmuster grafisch am Bildschirm an.
Drücken Sie den Softkey SONDERFUNKTIONEN, um ein Bohrbild zu
erstellen oder ein bestehendes Bohrbild auszuführen. Wählen Sie das
gewünschte Bohrbild. Geben sie neue Daten ein oder verwenden Sie
die vorhandenen Daten durch Drücken der Taste ENTER.

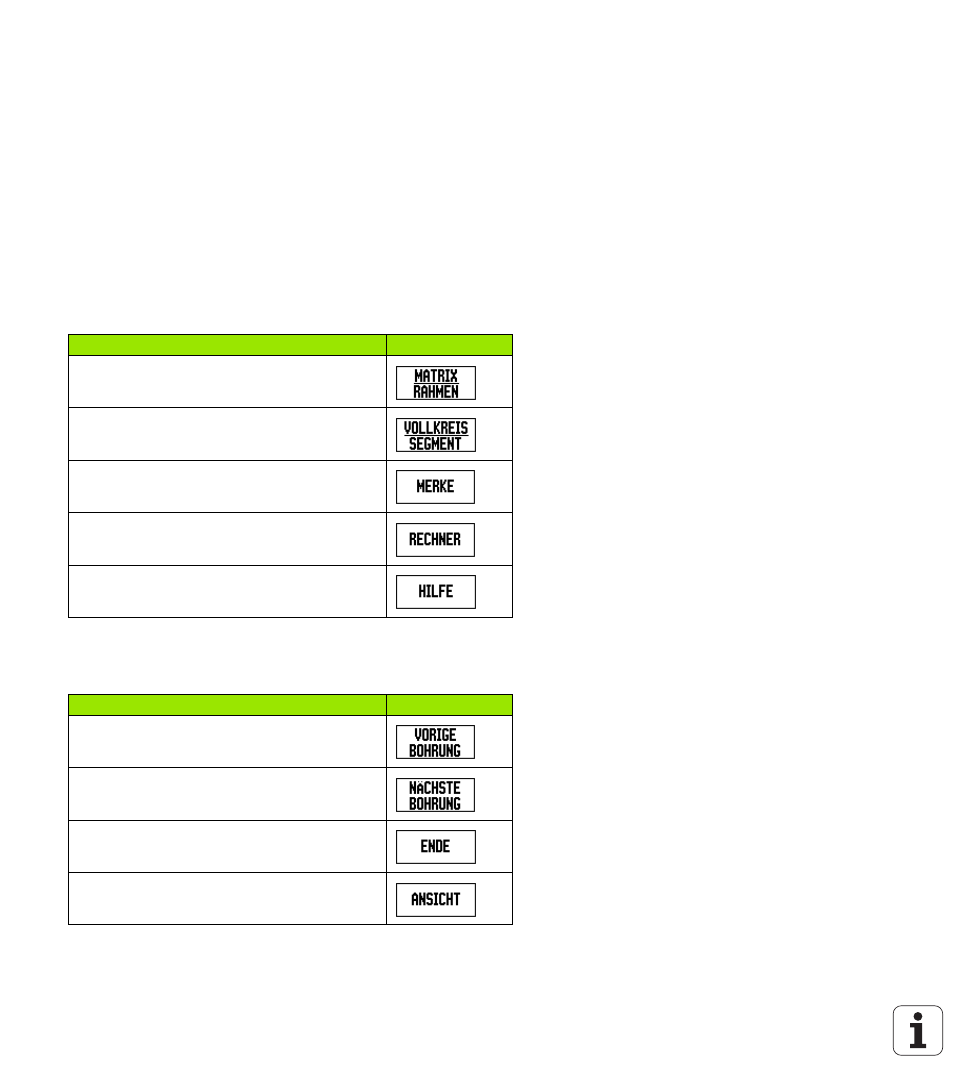

Vorhandene Softkeys in der Eingabemaske:
Programm-Softkeys:
Die folgenden Softkeys stehen Ihnen während der
Programmausführung zur Verfügung.
Funktion Softkey
Auswahl des Lochmusters.
Zurück zur vorhergehenden Bohrung
Aktuelle Werkzeugposition übernehmen.
Rechner in der Eingabemaske verwenden.
Zusätzliche Information über die Fräsfunktion.
Funktion Softkey
Zurück zur vorhergehenden Bohrung
Nächste Bohrung manuell anfahren
Bohren beenden
Umschalten zwischen inkrementaler und
absoluter POS-Anzeige und Konturanzeigen.
