I - 2 Bedienung des ND 780
Softkey KEGEL-RECHNER
(Nur Drehbearbeitungen)
Kegel können Sie berechnen, indem Sie direkt die Zeichnungsmaße
eingeben oder das kegelförmige Werkstück mit einem Werkzeug oder
einem Messgerät ankratzen.
Den Kegelrechner verwenden Sie zur Berechnung des Kegelwinkels.
Eingabewerte:
Das Kegelverhältnis wird berechnet aus:
 Änderung des Kegelradius
 Länge des Kegels
Berechnung aus zwei Durchmessern (D1, D2) und der Länge:
 Anfangsdurchmesser
 Enddurchmesser
 Länge des Kegels
Softkey RECHNER drücken.
Die jetzt am Bildschirm angezeigte Softkey-Leiste
enthält u.a. die Kegelrechner-Funktionen.

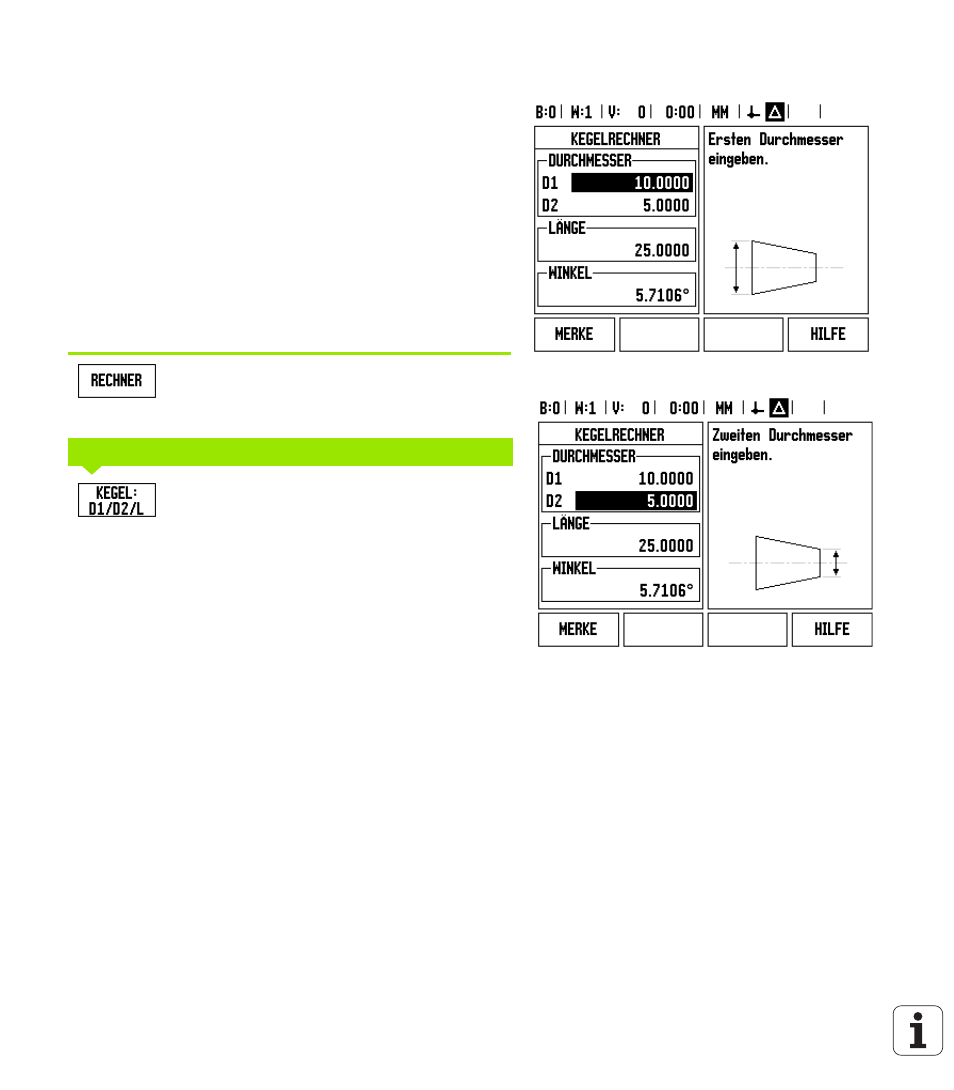

Zur Berechnung des Winkels aus zwei Durchmessern
und der Länge drücken Sie den Softkey KEGEL:
D1/D2/L
.
Erster Kegelpunkt, Durchmesser 1: Geben Sie den
Wert entweder mit den numerischen Tasten ein und
bestätigen mit ENTER oder kratzen Sie einen Punkt
mit dem Werkzeug an und übernehmen Sie den Wert
mit MERKE.
Wiederholen Sie diese Vorgehensweise für das Feld
DURCHMESSER 2.
Wenn Sie die Taste MERKE verwenden, wird der
Kegelwinkel automatisch berechnet.
Wenn Sie die numerischen Tasten benutzen, tragen
Sie den Wert in das Feld LÄNGE ein und bestätigen
mit ENTER. Der berechnete Kegelwinkel erscheint im
Feld WINKEL.
D1/D2 LÄNGE
