Softkey WERT SETZEN
Die Funktionsweise des Softkeys WERT SETZEN wurde in diesem
Handbuch bereits erläutert (Siehe „Softkey WERT SETZEN” auf Seite
53). Die Informationen und Beispiele in dem betreffenden Abschnitt
beziehen sich auf Fräsbearbeitungen. Die dort beschriebenen
Grundlagen gelten aber auch für Drehbearbeitungen mit Ausnahme
von zwei Funktionen: Werkzeugdurchmesser-Versatz (R+/R–) und
Eingabe von Durchmesser- oder Radiuswerten.
Der Werkzeugradius-Versatz kann für Drehwerkzeuge nicht
verwendet werden. Deshalb steht der entsprechende Softkey für das
Setzen von Preset-Werten nicht zur Verfügung, wenn die Anwendung
Drehen eingestellt ist.
Bei Drehbearbeitungen können die Werte entweder als Radius- oder
als Durchmesserwerte eingegeben werden. Stellen Sie deshalb bei
der Eingabe von Werten sicher, dass sich die Anzeige im
entsprechenden Modus (Radius oder Durchmesser) befindet. Ein
Durchmesserwert ist mit dem Symbol Ø gekennzeichnet. Sie können
den Modus der Anzeige mit dem Softkey RX umschalten (siehe
unten).
Softkey RX (RADIUS/DURCHMESSER)
In der Werkstück-Zeichnung sind Drehteile in der Regel mit dem
Durchmesser bemaßt. Die ND 780 kann sowohl die Durchmesser- als
auch die Radius-Werte anzeigen. Wenn für eine Achse der
Durchmesser angezeigt wird, erscheint hinter dem Positionswert das
Symbol (Ø).

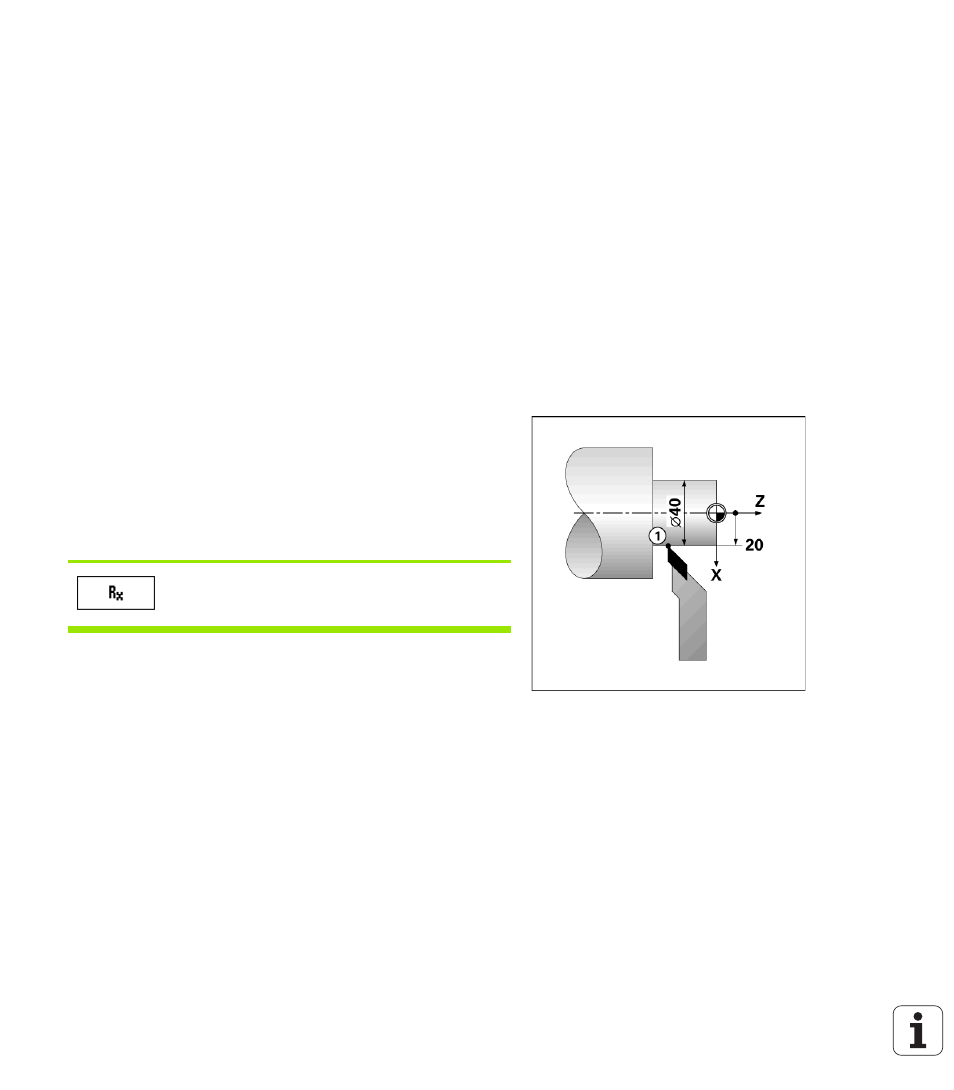

Beispiel:
Radius-Anzeige Position 1 X = 20 mm
Durchmesser-Anzeige, Position 1 X = Ø 40 mm
Mit dem Softkey RX können Sie zwischen der Radius-
und Durchmesseranzeige umschalten.
