92
II Technische Information
II - 2 S
y
st
em einr
ic
ht
en
Eingänge koppeln
 Drücken Sie die numerische Taste, die dem Messgerät-Eingang auf
der Rückseite des ND 780 zugeordnet ist. Mit den Softkeys + oder
–
koppeln Sie den ersten Eingang mit einem zweiten. Die Nummern
der Eingänge werden neben der Achse angezeigt und geben an,
dass es sich um eine gekoppelte Position handelt (z. B. 2 + 3).
Z-Achsen koppeln
Nur Drehanwendungen
Bei der dreiachsigen Ausführung des ND 780 bietet Ihnen die Funktion
Achskopplung die Möglichkeit, die Z 0 -Achse mit der Z-Achse zu
koppeln. Die Summe der Verfahrwege kann in der Anzeige der Z 0 -
Achse oder in der Anzeige der Z-Achse angezeigt werden.

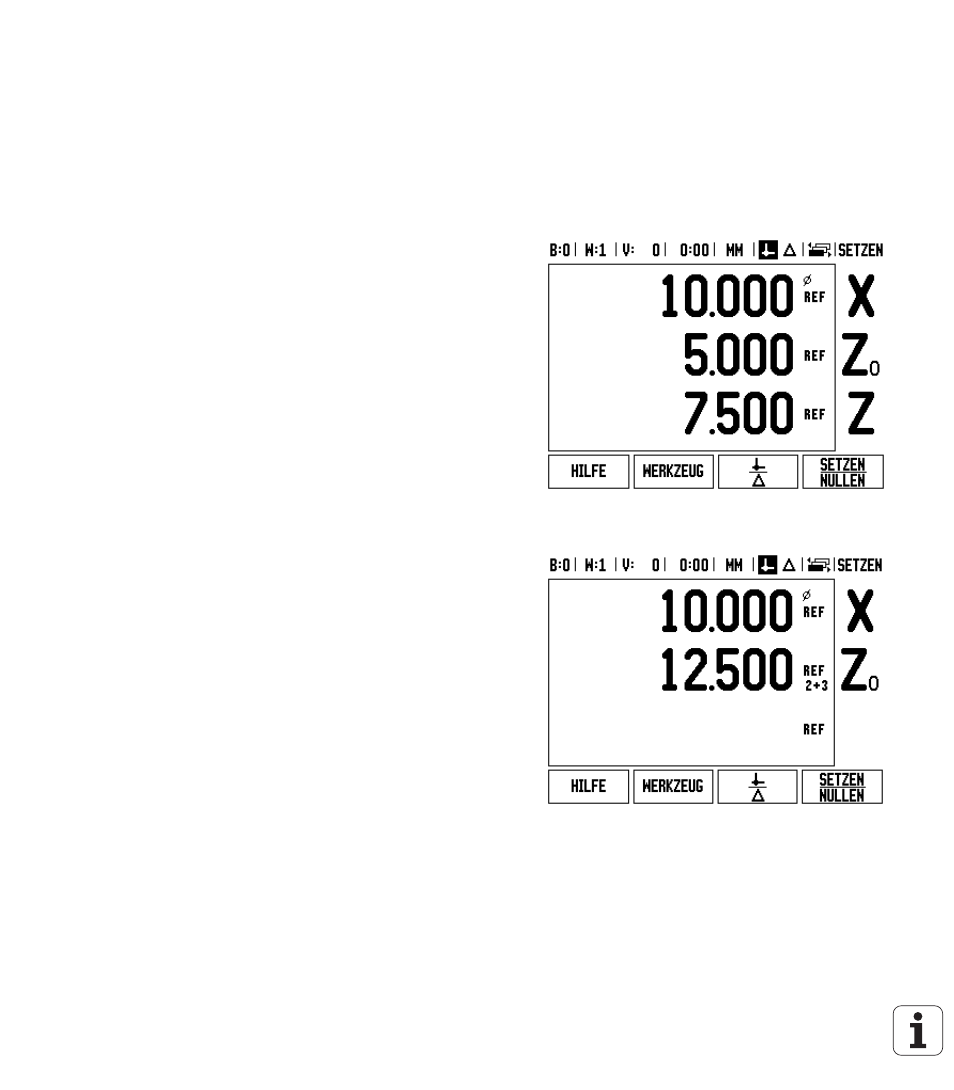

Z-Achskopplung aktivieren
Betätigen und halten Sie die Taste Z
0
für ca. 2 Sekunden, wenn Sie die
Z
0
-Achse und Z-Achse koppeln und die Summe der Verfahrwege in
der Anzeige der Z
0
-Achse anzeigen lassen wollen. Die Summe der
Verfahrwege der beiden Z-Achsen wird nun in der Anzeige der Z 0 -
Achse angezeigt und die Anzeige der Z-Achse erlischt.
Betätigen und halten Sie die Taste Z für ca. 2 Sekunden, wenn Sie die
Z 0 -Achse und Z-Achse koppeln und die Summe der Verfahrwege in
der Anzeige der Z-Achse anzeigen lassen wollen. Die Summe der
Verfahrwege der beiden Z-Achsen wird nun in der Anzeige der Z-
Achse angezeigt und die Anzeige der Z 0 -Achse erlischt. Die
Achskopplung bleibt nach dem Ausschalten des Geräts erhalten.
Wenn die Z
0 -Achse oder Z-Achse bewegt wird, wird der Anzeigewert
der gekoppelten Z-Achsen aktualisiert.
Wenn zwei Achsen gekoppelt werden, muss für beide Messgeräte
die Referenzmarke ermittelt werden, damit der vorherige
Bezugspunkt wiederhergestellt werden kann.
Z-Achskopplung deaktivieren
Die Kopplung der Z-Achsen können Sie aufheben, indem Sie die
Achstaste der Achse mit der erloschenen Anzeige drücken. Die Z 0 -
und Z-Achswerte werden dann wieder getrennt angezeigt.
