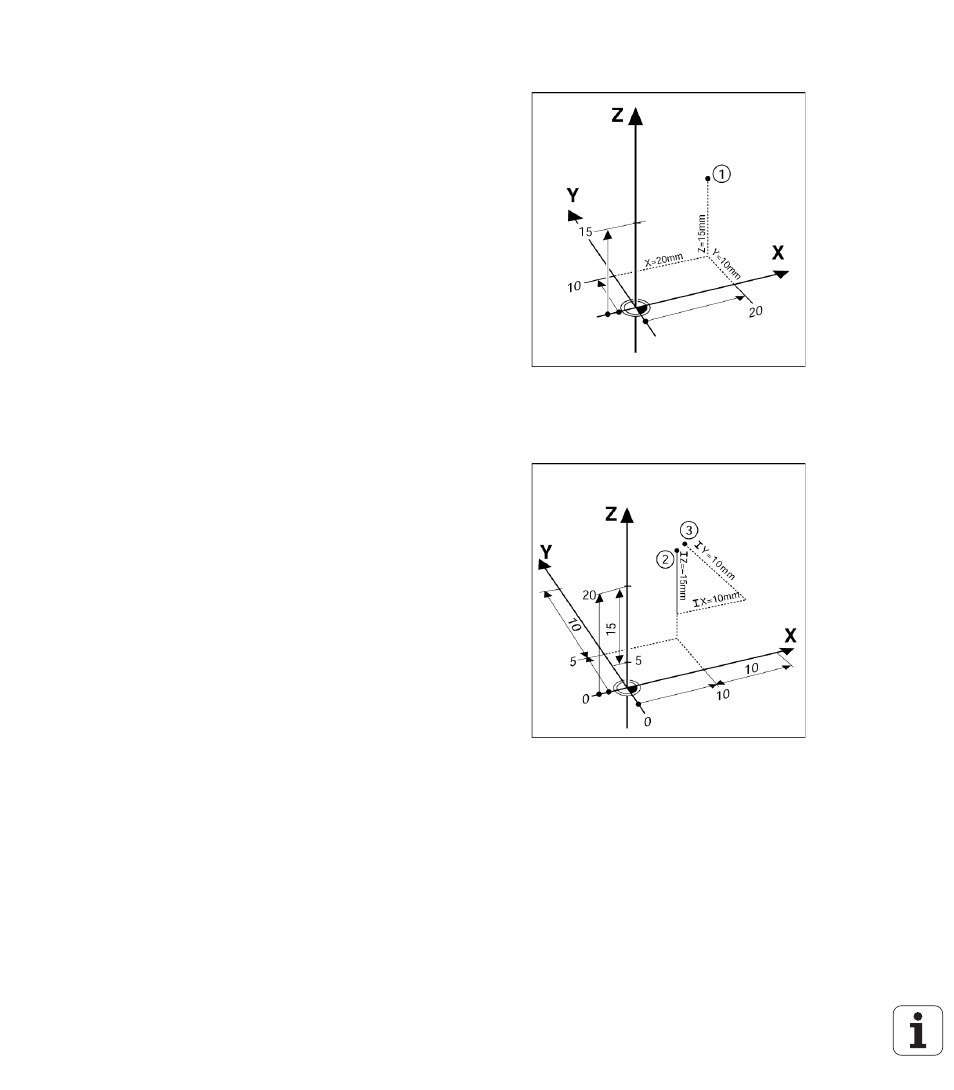

Absolute Werkstück-Positionen
Jede Position auf dem Werkstück ist durch ihre absoluten Koordinaten
eindeutig festgelegt.
Absolute Koordinaten der Position
1 :
X = 20 mm
Y = 10 mm
Z = 15 mm
Wenn Sie nach einer Werkstückzeichnung mit absoluten
Koordinaten
bohren oder fräsen, dann fahren Sie das Werkzeug auf
die Koordinaten.
Inkrementale Werkstück-Positionen
Eine Position kann auch auf die vorhergegangene Soll-Position
bezogen sein. Der relative Nullpunkt wird dann also auf die
vorhergegangene Soll-Position gelegt. Man spricht dann von
inkrementalen Koordinaten
(Inkrement = Zuwachs) bzw. einem
Inkrementalmaß oder Kettenmaß (da die Positionen durch
aneinandergereihte Maße angegeben werden). Inkrementale
Koordinaten werden durch ein vorangestelltes I gekennzeichnet.
Beispiel : Inkrementale Koordinaten der Position 3 bezogen auf
Position 2
Absolute Koordinaten der Position 2 :
X = 20 mm
Y = 10 mm
Z = 15 mm
Inkrementale Koordinaten der Position
3 :
I X = 10 mm
I Y = 10 mm
I Z = -15 mm
Wenn Sie nach einer Werkstückzeichnung mit inkrementalen
Koordinaten bohren oder fräsen, dann bewegen Sie das Werkzeug
jeweils um den Koordinatenwert weiter.
