I Benutzer-Anleitung
I - 3 F
unktionen für die F
räsbearbeit
ung
Softkey LOCHKREIS
Erforderliche Daten:
Lochkreis-Typ (Vollkreis oder Kreis-Segment)
Anzahl der Bohrungen
Mittelpunkt (Mittelpunkt des Lochkreises in der Lochkreis-Ebene)
Radius (Radius des Lochkreises)
Startwinkel (Winkel der 1. Bohrung des Lochkreises). Der
Startwinkel liegt zwischen der Winkel-Bezugsachse und der ersten
Bohrung.
Winkelschritt (optional: gilt nur bei Erstellung eines Kreis-
Segments). Der Winkelschritt ist der Winkel zwischen den
Bohrungen.
Ein negativer Winkelschritt ermöglicht es, ein Segment im
Uhrzeigersinn zu verfahren.
Tiefe (Endtiefe für das Bohren in der Werkzeug-Achse)
Die ND 780 berechnet die Koordinaten der Bohrungen, die Sie dann
einfach durch „Fahren auf Null“ anfahren.

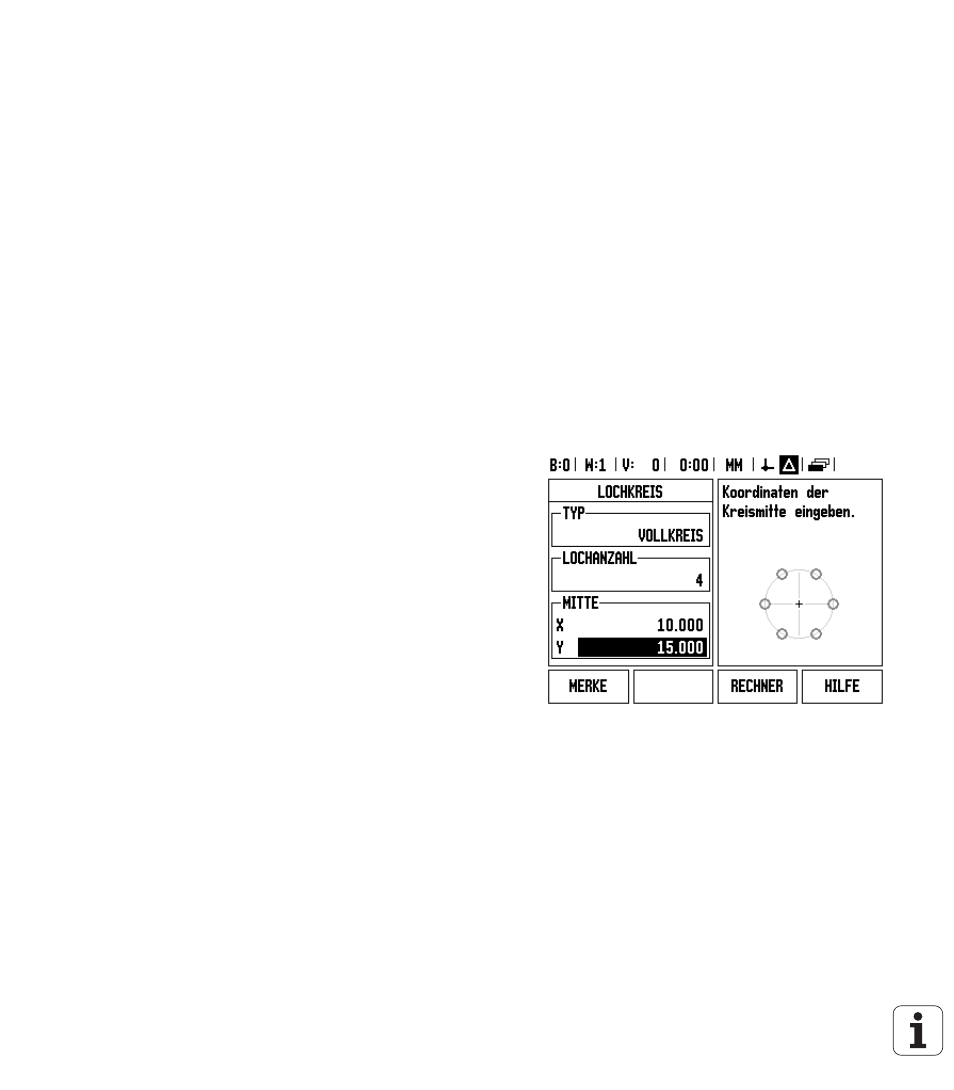

Beispiel:
Lochkreis eingeben und ausführen
Anzahl der Bohrungen: 4
Mittelpunkts-Koordinaten: X = 10 mm / Y = 15 mm
Lochkreis-Radius: 5 mm
Startwinkel: (Winkel zwischen X-Achse und erster Bohrung): 25°
Bohrtiefe: Z = -5 mm
