18
I Benutzer-Anleitung
I - 1 Gr
undlag
en für P
o
sitionsang
a
ben

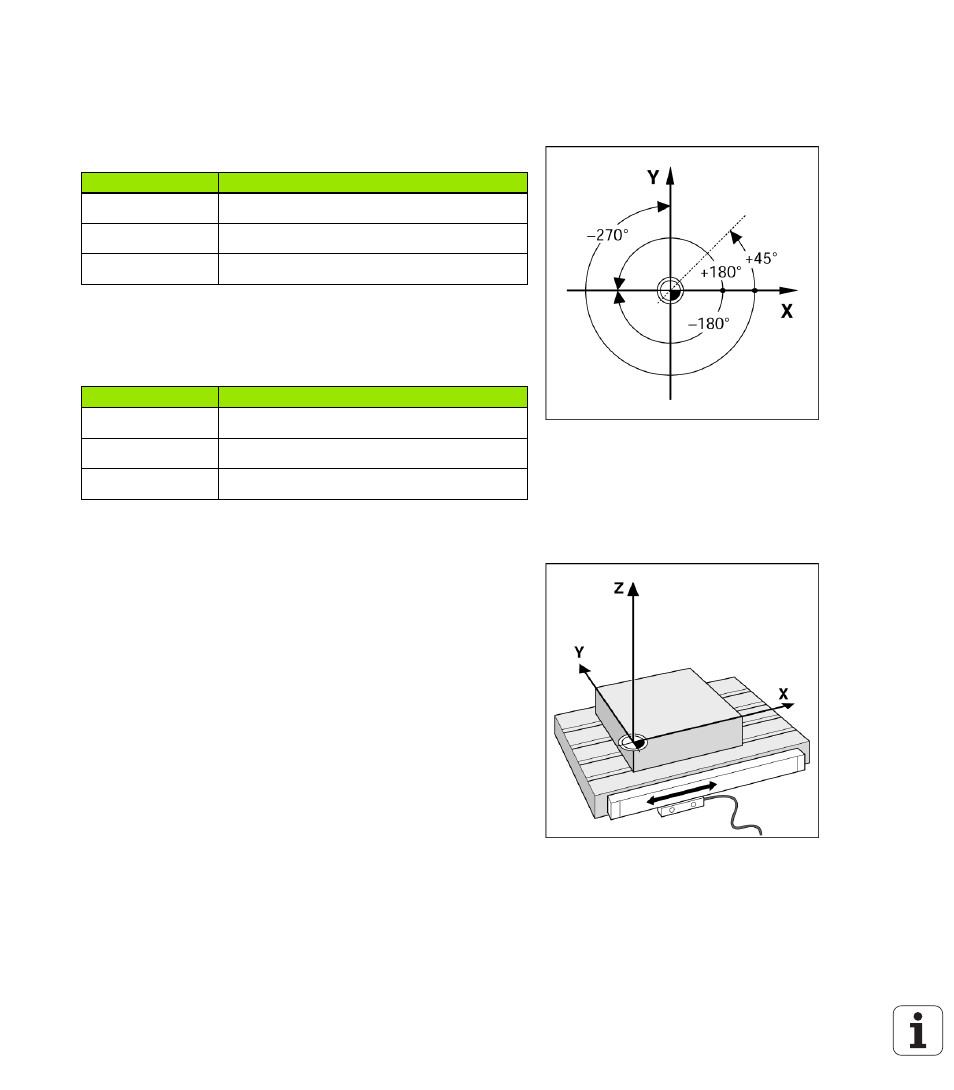

Winkel-Bezugsachse
Die Winkel-Bezugsachse ist die 0°-Position. Sie ist als eine der beiden
Achsen in der Drehebene definiert. Die folgende Tabelle definiert den
0°-Winkel für die drei möglichen Drehebenen:
Für Winkelangaben gelten die folgenden Bezugsachsen:
Positiver Drehsinn ist der Gegen-Uhrzeigersinn, wenn die
Bearbeitungsebene in Richtung der negativen Werkzeugachse
betrachtet wird.
Beispiel
: Winkel in der Bearbeitungsebene XY
Positionsmessgeräte
Die Positionsmessgeräte wandeln die Bewegungen der
Maschinenachsen in elektrische Signale um. Die ND 780 wertet die
Signale aus, ermittelt die Ist-Position der Maschinenachsen und zeigt
diese als Zahlenwerte am Bildschirm an.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlittenposition und der berechneten Ist-Position
verloren. Sobald die Stromversorgung wieder funktioniert, können Sie
diese Zuordnung mit den Referenzmarken der Positionsmessgeräte
und der REF-Automatik (REF) des ND 780 wiederherstellen.
Ebene Winkel-Bezugsachse
XY +X
YZ +Y
ZX +Z
Winkel Entspricht der...
+ 45° ... Winkelhalbierenden zwischen +X und +Y
+/- 180° ... negativen X-Achse
- 270° ... positiven Y-Achse
