I Benutzer-Anleitung
I - 3 F
unktionen für die F
räsbearbeit
ung

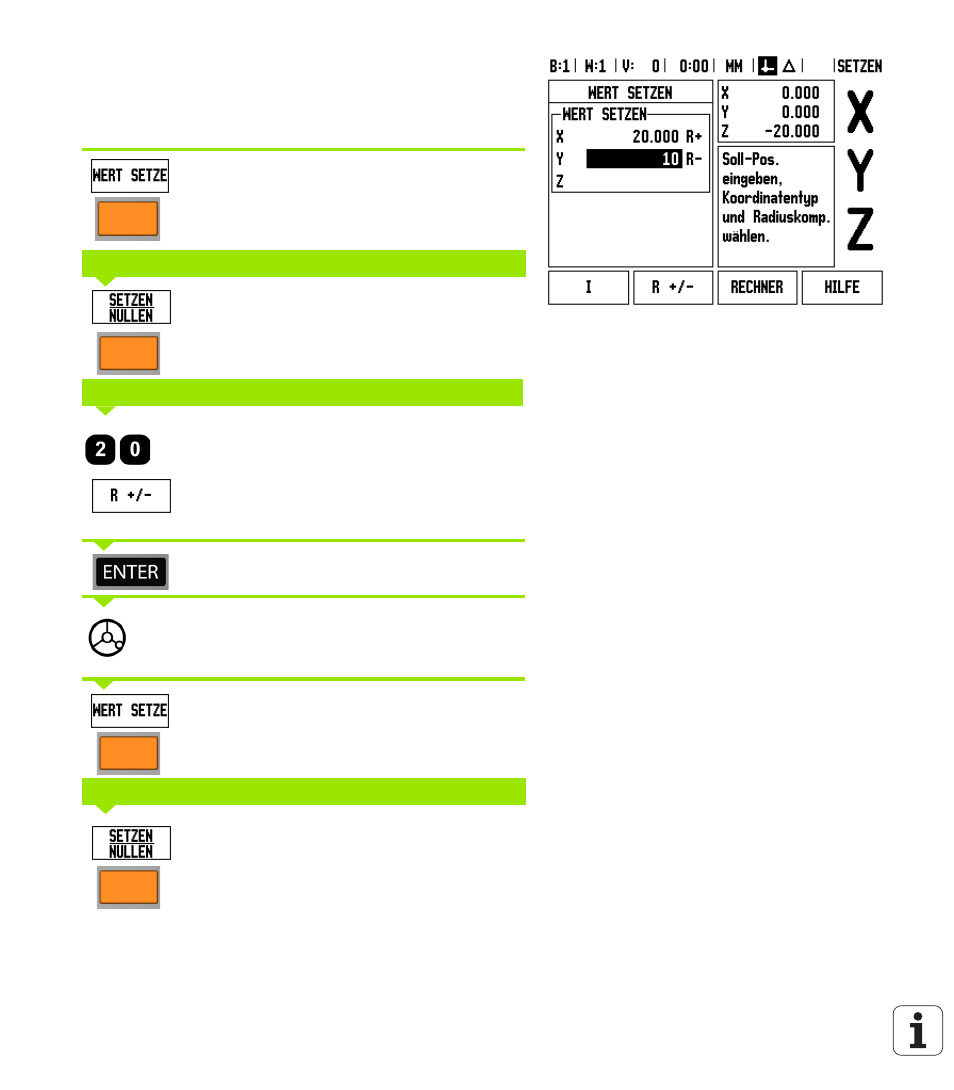

Vorbereitung:
Wählen Sie das gewünschte Werkzeug.
Positionieren Sie das Werkzeug sinnvoll vor (z.B. X = Y = -20 mm).
Fahren Sie das Werkzeug auf die Frästiefe.
Softkey WERT SETZEN drücken.
Achstaste Y drücken.
Softkey SETZEN/NULLEN drücken, um den Modus
SETZEN zu aktivieren.
Achstaste Y drücken.
Positions-Sollwert für Eckpunkt
1
eingeben:
Y = 20 mm und
Werkzeugradius-Korrektur R+ mit dem Softkey R+/–
wählen. Den Softkey so oft drücken, bis R+ hinter der
Achsbezeichnung erscheint.
Mit ENTER bestätigen.
Y-Achse auf Anzeigewert Null fahren. Das Kästchen
der grafischen Positionierhilfe ist zwischen den
Marken zentriert.
Softkey WERT SETZEN drücken.
Achstaste X drücken.
Softkey SETZEN/NULLEN drücken, um den Modus
SETZEN zu aktivieren.
Achstaste X drücken.
- ALTERNATIVE -
POSITIONS-SOLLWERT
- ALTERNATIVE -
