20
I Benutzer-Anleitung
I - 2 Bedienung des ND 780
I - 2 Bedienung des ND 780

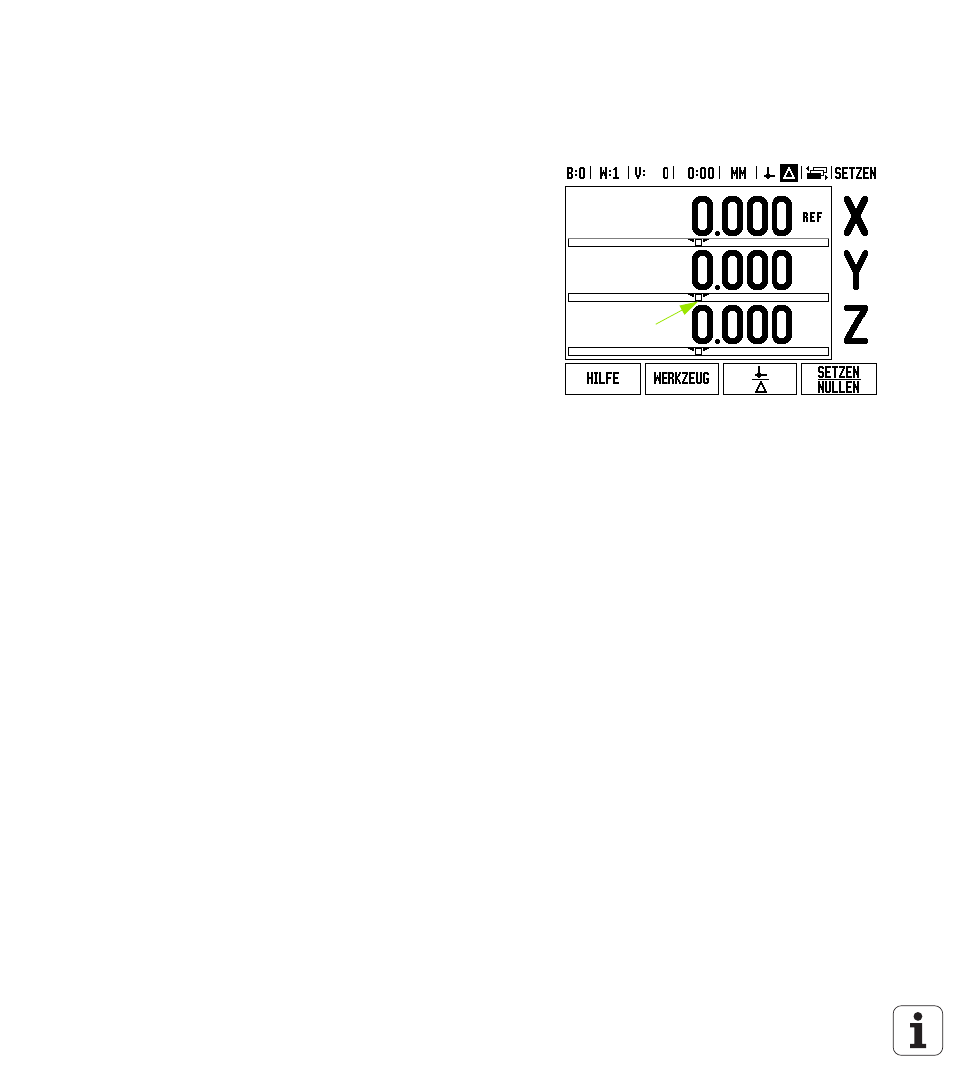

Bildschirm-Aufbau
Symbole der Statusleiste:
Die ND 780 stellt Ihnen anwendungsspezifische Funktionen zur
Verfügung, die es Ihnen ermöglichen, maximale Produktivität mit
Ihren manuellen Werkzeugmaschinen zu erzielen.
 Statusleiste – In der Statusleiste wird der aktuelle Bezugspunkt,
das Werkzeug, der Vorschub, die Zeit der Stoppuhr, die Maßeinheit,
der Restweg (inkremental) oder Istwert (absolut), der
Seitenindikator und die jeweils aktive Funktion Nullen/Setzen
angezeigt. Wie Sie die Parameter der Statusleiste einrichten, ist im
Abschnitt „Das Menü BEARBEITUNG EINRICHTEN“ beschrieben.
 Anzeigebereich – Im Anzeigebereich werden die aktuellen
Positionswerte der Achsen angezeigt. Eingabemasken, Felder,
Fenster mit Anweisungen für den Benutzer, Fehlermeldungen und
Infos werden ebenfalls angezeigt.
 Achsbezeichnungen
– die der entsprechenden Achstaste
zugeordnete Achse wird angezeigt.
 Referenzmarken-Anzeige
– Die Referenzmarken-Anzeige zeigt
den aktuellen Referenzmarken-Status an.
 Softkeys – Die Softkeys bezeichnen die verschiedenen Fräs- oder
Drehfunktionen.
1 Bezugspunkt
2 Werkzeug
3
Vorschub
4 Stoppuhr
5 Maßeinheit
6 Istwert
7
Restweg
8 Seitenanzeige
9 Setzen/Nullen
10 Achsbezeichnung
11
Referenzmarkenanzeige
12
Softkeys
13 Anzeigebereich
14 Grafische Positionier-Hilfe (nur in der Betriebsart Restweg)
10
11
4 5 1 6 7 8 8 2 1
12
13
14
3 9
