I - 1 Grundlagen für
Positionsangaben
Bezugspunkte
Die Werkstückzeichnung gibt einen bestimmten Punkt des
Werkstücks (meist eine Werkstückecke) als absoluten Bezugspunkt
und eventuell einen weiteren oder mehrere weitere Punkte als relative
Bezugspunkte vor.
Beim Bezugspunkt-Setzen wird diesen Bezugspunkten der Ursprung
des absoluten Koordinatensystems bzw. der relativen
Koordinatensysteme zugeordnet. Das auf die Maschinenachsen
ausgerichtete Werkstück wird in eine bestimmte Position relativ zum
Werkzeug gebracht und die Achsanzeige entweder auf Null oder den
entsprechenden Positionswert (z. B. um den Werkzeugsradius zu
berücksichtigen) gesetzt.

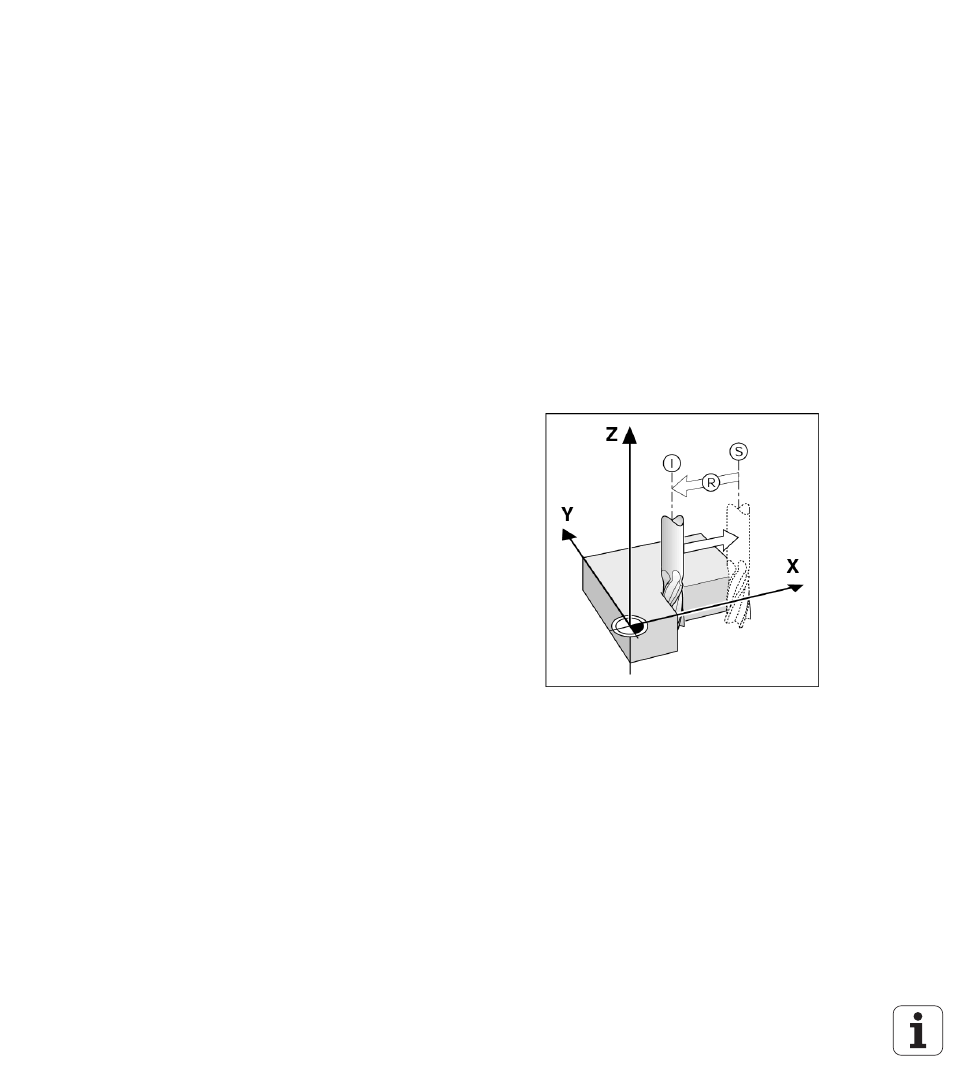

Ist-Position, Soll-Position und Restweg
Die Position, auf der sich das Werkzeug gerade befindet, heißt Ist-
Position
. Die Position, zu der das Werkzeug jeweils zu verfahren ist,
heißt Soll-Position. Die Entfernung von der Soll-Position zur Ist-
Position wird als Restweg bezeichnet.
