ND 780
53
I - 3 F
u
nktionen für die F
räsbearbeit
ung
Softkey WERT SETZEN
Mit der Funktion WERT SETZEN legen Sie die nächste Position fest,
die angefahren werden soll. Sobald Sie die neue Soll-Position
eingegeben haben, schaltet die Anzeige um auf die Betriebsart
Restweg und zeigt den Restweg von der aktuellen Position zur Soll-
Position an. Um die gewünschte Soll-Position zu erreichen, verfahren
Sie einfach den Tisch bis die Anzeige auf Null steht. Den Wert der Soll-
Position können Sie als Absolutmaß (bezogen auf den aktuellen
Nullpunkt) oder als Inkrementalmaß (I) (bezogen auf die aktuelle
Position) angeben.

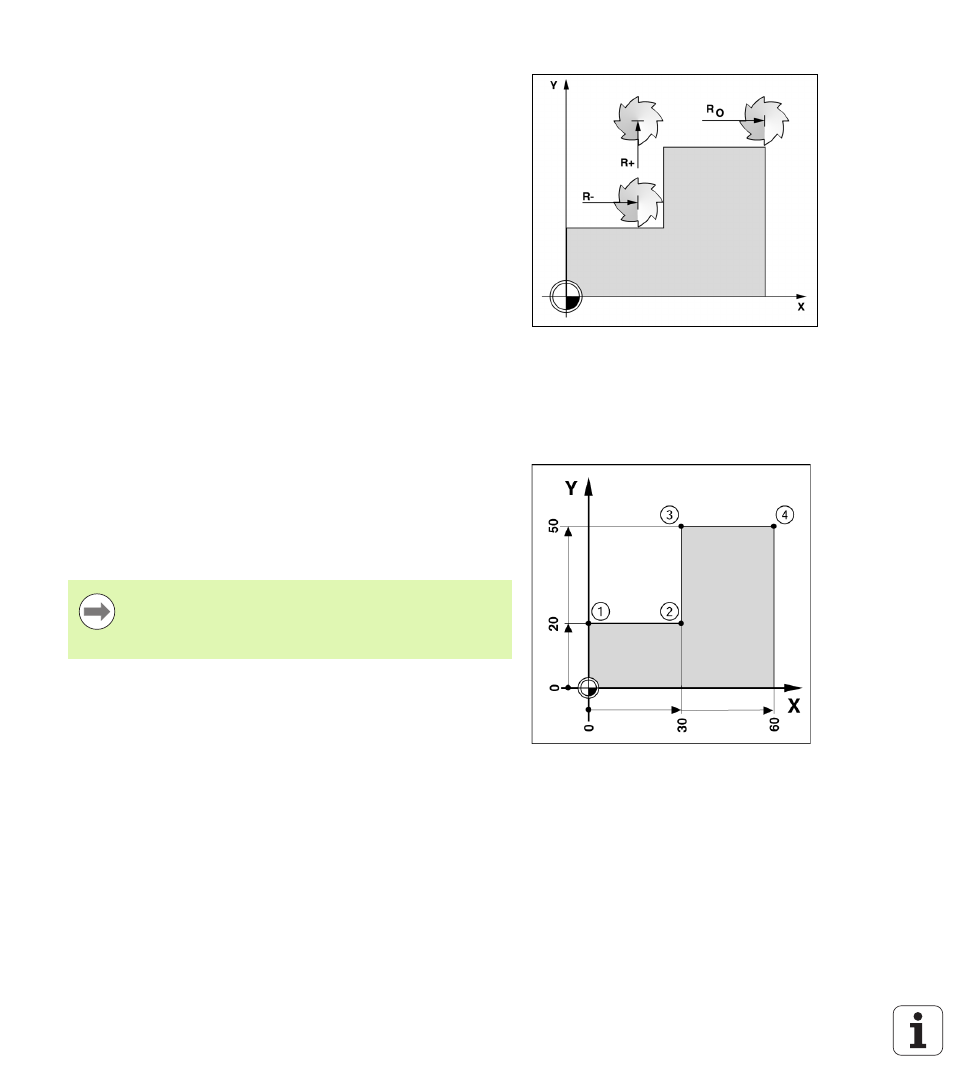

Mit der Funktion WERT SETZEN können Sie auch angeben, welche
Seite des Werkzeugs die Bearbeitung an der Soll-Position ausführt.
Der Softkey R+/– in der Eingabemaske WERT SETZEN bestimmt den
während der Bewegung wirksamen Versatz. Wenn Sie R+
verwenden, wird die Mittellinie des aktiven Werkzeugs bezogen auf
die Werkzeugschneide in positive Richtung versetzt. Wenn Sie R
verwenden, wird die Mittellinie des aktiven Werkzeugs bezogen auf
die Werkzeugschneide in negative Richtung versetzt. Die Funktion
R+/– berücksichtigt beim Wert für den Restweg automatisch den
Durchmesser des Werkzeugs.
Absolutwert setzen
Beispiel:
Stufe fräsen durch „Fahren auf Null“ mit absoluten
Positionen
Die Koordinaten werden als Absolutmaße eingegeben, Bezugspunkt
ist der Werkstück-Nullpunkt.
Eckpunkt 1: X = 0 mm / Y = 20 mm
Eckpunkt 2: X = 30 mm / Y = 20 mm
Eckpunkt 3: X = 30 mm / Y = 50 mm
Eckpunkt 4: X = 60 mm / Y = 50 mm
Wenn Sie den Wert wieder aufrufen wollen, den Sie zuletzt
für eine bestimmte Achse gesetzt haben, drücken Sie
einfach den Softkey WERT SETZEN und dann die
entsprechende Achstaste.
