2

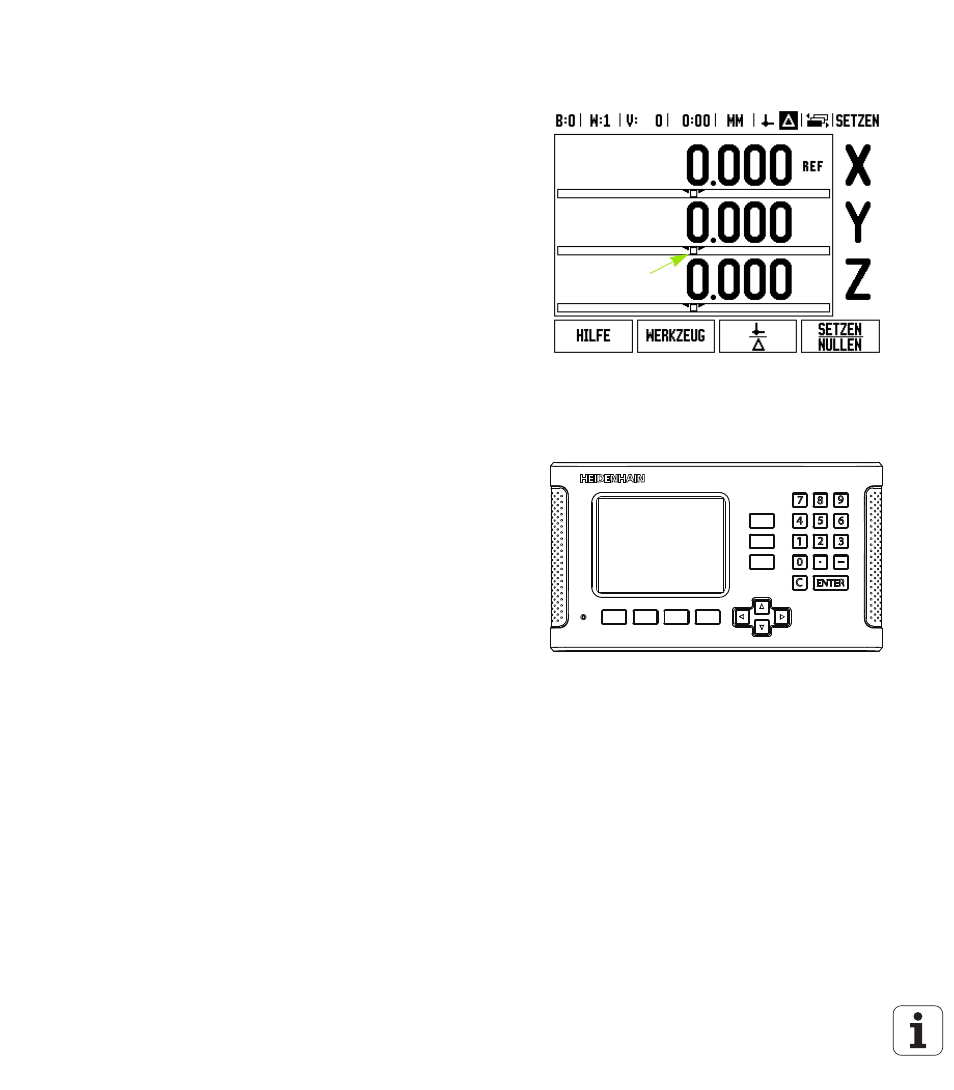

Der Bildschirm des ND 780
Bildschirm des ND 780 mit Angabe der typischen Anzeigen.
Frontplatte des ND 780
Frontplatte des ND 780 mit Erklärung der Tasten und Funktionen.
1 2 3 4 5 6 7 8 9
14
13
12
11
10
1 Bezugspunkt
2 Werkzeuge
3 Vorschub
4
Stoppuhr
5 Maßeinheit
6 Istwert
7 Restweg
8
Seitenanzeige
9
Setzen/Nullen
10 Achsbezeichnung
11 Referenzmarken-Anzeige
12
Softkey-Funktionen
13
Grafische Positionierhilfe
14 Anzeigebereich
6 7
8
9
4
2
1
3
5
1
Achstasten (3) - X, Y, & Z
2
Numerische Tasten für die Eingabe von Zahlen
3 Taste ENTER zur Bestätigung der Eingabe und Auswahl des
Eingabefeldes
4 Taste CLEAR
5
PFEIL-Tasten (NACH-OBEN/NACH-UNTEN-Tasten)
6
SOFTKEYS, deren Funktionen abhängig vom zugeordneten Feld
auf dem Bildschirm sind
7 LED Stromanzeige
8 Bildschirmanzeige
9
Bügelgriffe
